Gladiator GCB100 User Manual

- 11 -
Installation Instruction

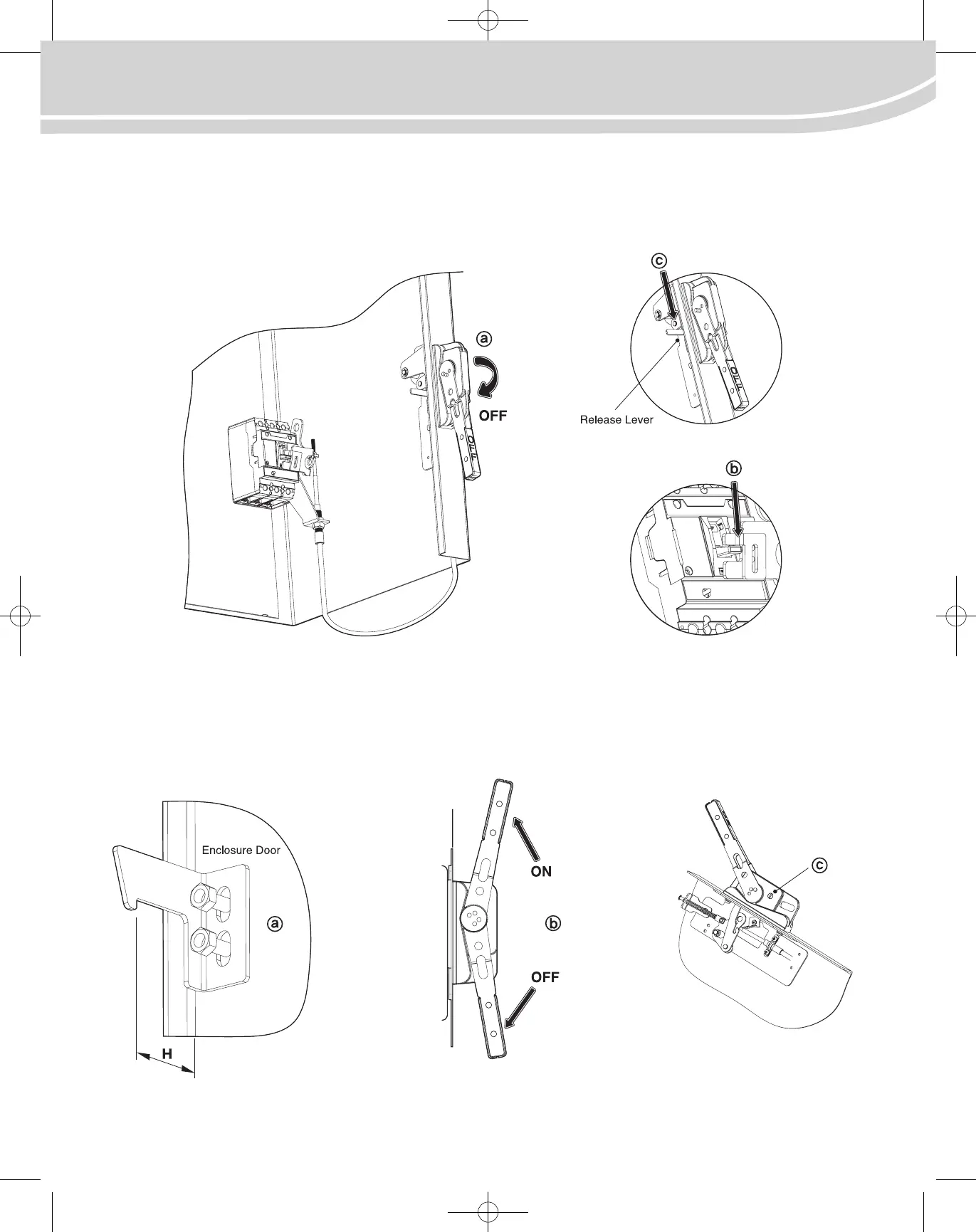

8. Después de hacer que MCCB haga Trip, verifique el estado de Reset moviendo Handle hacia OFF como ⓑ. Finalmente, verifique el estado de
Reset de MCCB y mueva Handle Holder como ⓑ.
Sin embargo, en caso de abrir Enclosure Door y mover Flange Handle a ON de OFF, debe moverlo después de desbloquear Locking que se
logra jalando Release Lever de Handle como ⓒ.
9. Manera de Conectar Enclosure Door y Lock Hook
Abra Enclosure Door y fije flojamente Plate Hook Lock como ⓐ, empuje totalmente el Handle a OFF. De esta manera, cierre Door y ajuste el estado de Locking. En caso
de insuficiencia de la medida “H” y mala operación de Locking, verifique movimiento mediante el ajuste de la elevación colocando Washer entre Door y Plate Hook Lock.
GCB100
(GCBX1-FHC-N3R4-M/GCBX1-FHC-N4X-M)
