Gladiator GCB100 User Manual

- 10 -
Installation Instruction

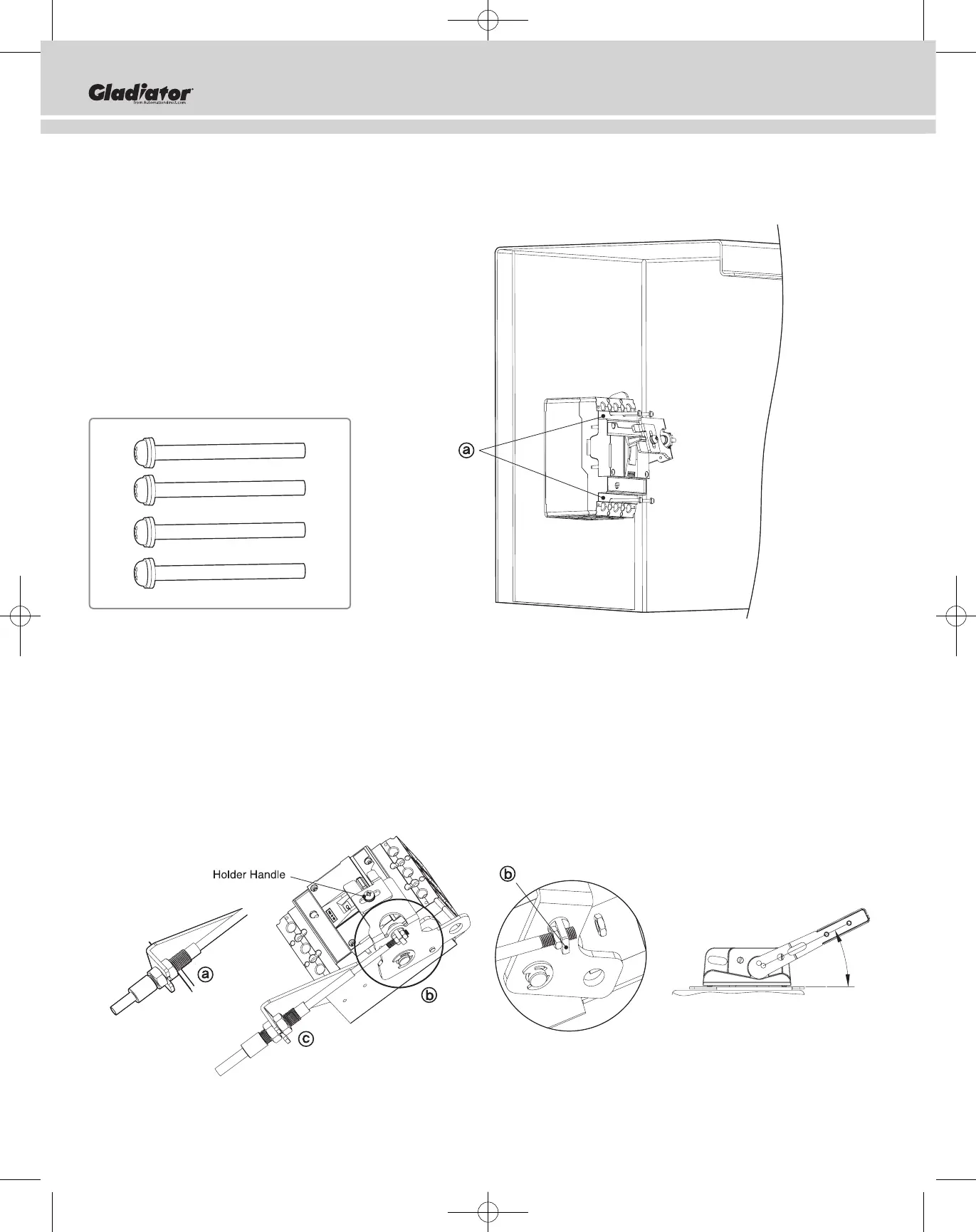

7. Manera de Conectar COM y Flange Handle Ass’y a Cable
Después de fijar flojamente Cable cylinder a COM con M12 NUT(2ea) como ⓐ, destornille un M5 NUT.
Moviendo Handle hacia ON, ponga M5 Screw en el Hole de Pin Drive que se encuentra al costado de COM como ⓑ.
Cuando el ángulo A de Handle es 30˚~35˚, ajuste M5 Nut hasta que la parte superior de Holder Handle haga contacto con MCCB Handle como
ⓑ. Conecte M12 Nut de ⓒ con dos llaves de acuerdo al par de torsión designado.
Revise que todas las funcciones de Handle funcione bien, de ahí conecte M5 Nut con dos llaves de acuerdo al par de torsión designado.
6. Manera de Conectar MCCB y COM
Mantenga en ON el Handle de GCB100, y conecte COM junto al MCCB usando 6-32UNC(4ea) Screw a Enclosure como ⓐ.
A
Apriete M5 Nut
apegándose a Handle
6-32UNC, Screw
