- 9 -
Installation Instruction

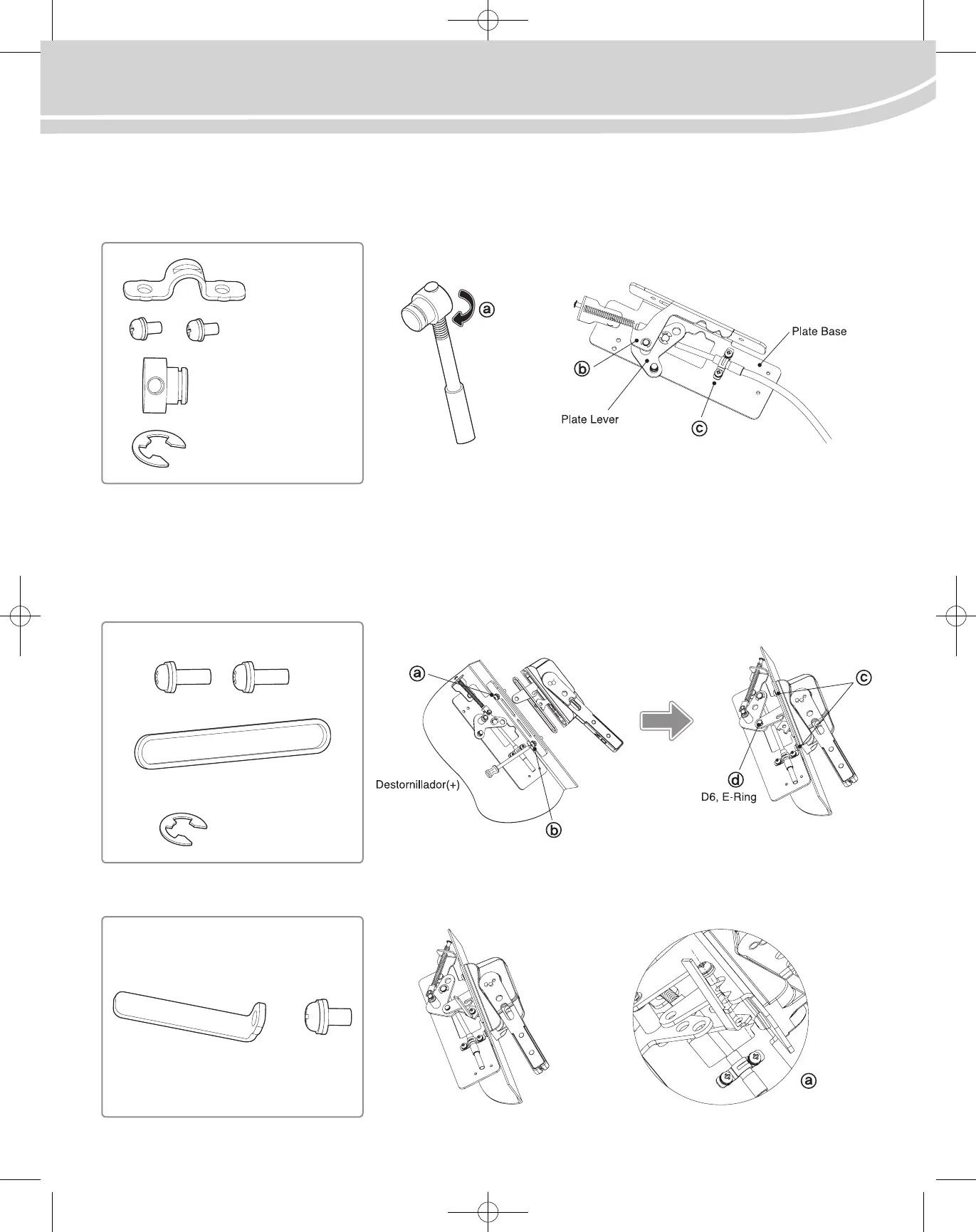

3. Manera de acoplar Plate Flange Ass’y y Cable cylinder
Conecte girando Drive Shaft que está dentro de la bolsa plástica como ⓐ para que la parte terminal de Cable cylinder screw sobresalga
2~3mm. Ponga Plate Lever en la muesca Ø10 y conéctelo como ⓑ a D8,E-Ring. Adhiera Cable cylinder en la parte delantera de Plate Base
junto a Cable Holder como ⓒ utilizando M5X10 Screw(2ea).
4. Manera de Conectar Plate Flange Ass’y y Handle a Enclosure
Ponga Rubber Ring en la muesca de Handle Ass’y. Adhiéralo en la parte superior de Enclosure. Ponga Plate Flange Ass’y en la muesca y fije
M6X18 flojamente como ⓐ.
Apriete M6x18 como ⓑ la parte inferior flojamente. Encuentre el balance de Handle Ass’y moviéndolo arriba-abajo, derecha-izquierda,
después como ⓒ, conecte Screw de la parte superior con el de inferior. Mueva Handle en dirección ON-OFF para que Link Hole de Handle
Ass’y y Lever Pin concuerden como ⓓ, y conecte D6, E-Ring. Revise el movimiento cambiando en las direcciones On-Off.
5. Ponga el componente de Door Lock en la muesca de Release Lever como ⓐ y apriete M6X10 Screw.
Cable Holder
M5X10, Screw
Drive Shaft
E-Ring, D8
M6X18, Screw
E-Ring, D6
Rubber Ring
Door lock M6X10, Screw
GCB100
(GCBX1-FHC-N3R4-M/GCBX1-FHC-N4X-M)
To Next Page
