27
4
4x
5
5.3
5.1
5.2
3
Smaltire adeguatamente il materiale di
imballaggio e tenerlo fuori dalla portata
dei bambini.
Non utilizzare il prodotto se è difettoso.
In caso di danni, informare immediata-
mente il trasportatore
Posizionare il fissaggio al suolo se-
condo le istruzioni separate.

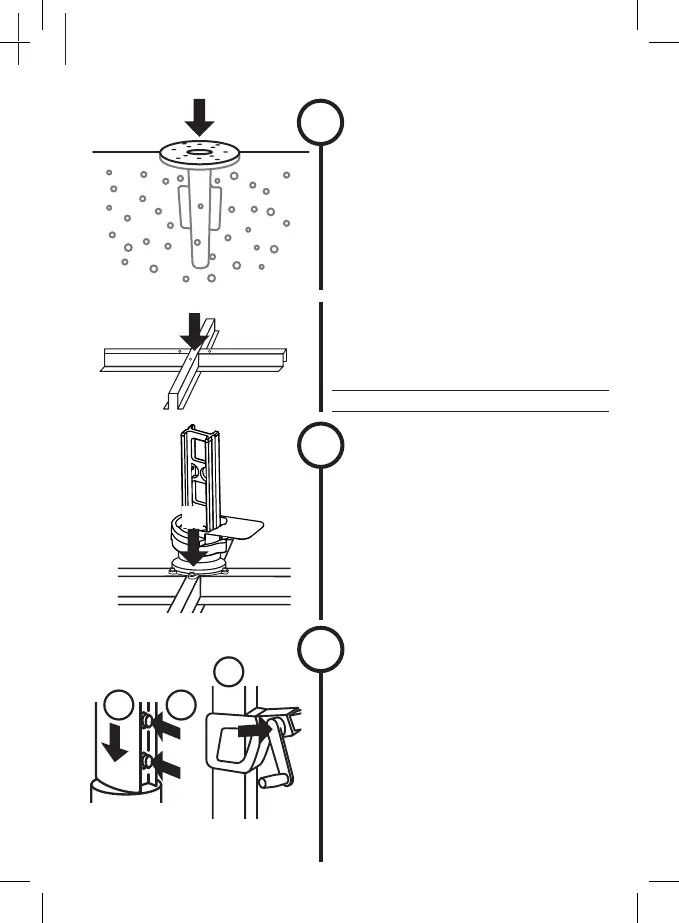

Preparazione del fissaggio al suolo
o...
Preparazione del fissaggio al suolo
Pesi per il fissaggio al suolo
Dimensioni Peso min.
[cm] [kg]
40 x 40 x 4 120
1.
Poggiare il piede rotante sul dispositivo
di fissaggio al suolo.
2. Orientare i fori / la posizione
3. Inserire le 4 rondelle
4.
Premontare il piede rotante
con 4 viti di
fissaggio (M8 × 20 mm)
Premontaggio del piede rotante
1. Poggiare l’ombrellone sul piede
rotante
2. Avvitare saldamente l’ombrellone al
piede rotante con le 2 rondelle e le 2
viti di fissaggio
3. Inserire la manovella nel carrello
Premontaggio dell’ombrellone
L'ombrellone è molto pesante.
Lavorare in tre persone e tenere ben
saldo l'ombrellone.
!
