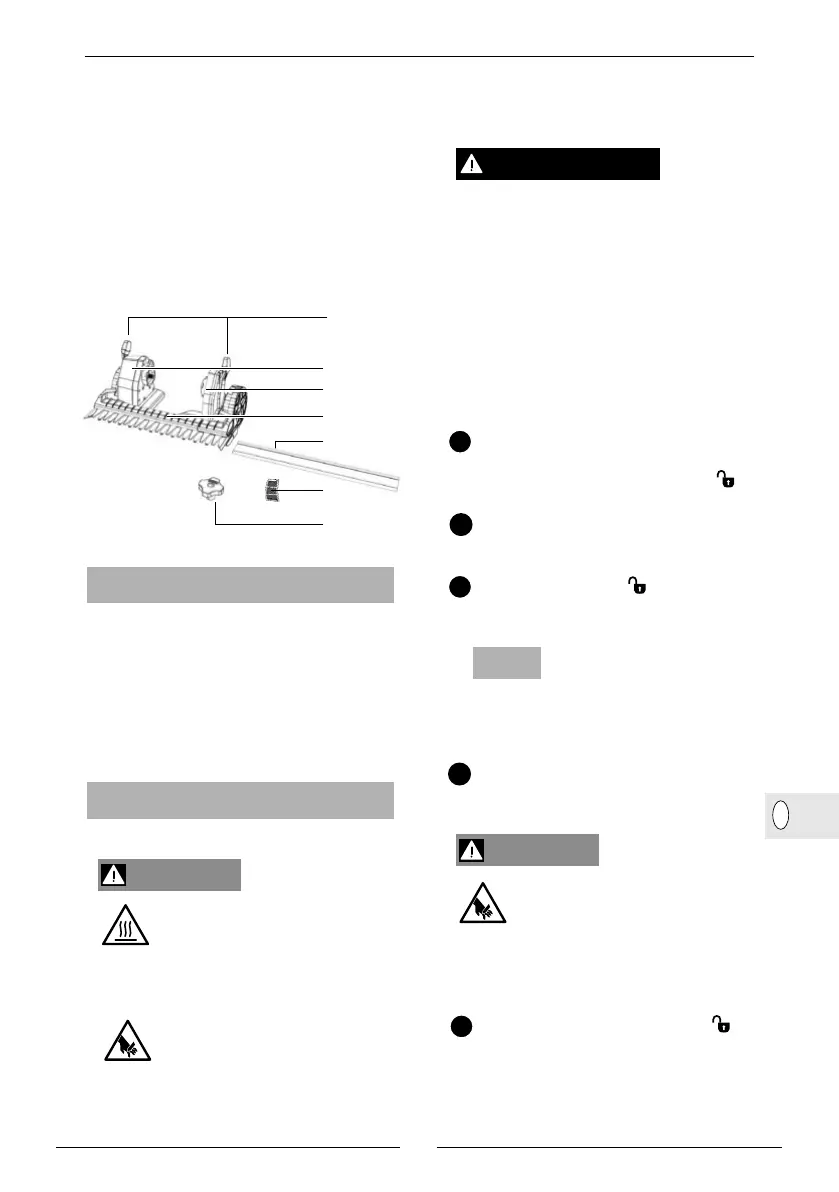

3.2 Elementy urządzenia
A Regulacja wysokości
B Jednostka tnąca
C Zespół koła prowadzącego
D Belka nożowa
E Osłona noża
F Filtr ssący
G Pomoc montażowa (tylko w zestawie
z nożem wymiennym)
4 Dane techniczne
Nożyce do trawy FineCut
Numer artykułu: 729220.0000
Szerokość przycięcia: 360 mm
Regulacja wysokości: 30 / 40 / 50 mm
Częstotliwość skoków,
maks: 3.200 skoków/min.
Waga urządzenia: ok. 2,0 kg
5 Montaż nożyc do trawy
Rysunki 1 - 6
OSTRZEŻENIE
NIEBEZPIECZEŃSTWO OPARZE-
NIA PRZEZ GORĄCE CZĘŚCI
URZĄDZENIA!
Części urządzenia podczas użycia mogą
się nagrzewać i prowadzić do oparzeń.
RYZYKO ZRANIENIA PRZEZ
OSTRE BELKI NOŻOWE!
Części nożyc do trawy są ostre i mogą
potencjalnie zranić użytkownika.
Nosić rękawice ochronne przy mon-
tażu!
NIEBEZPIECZEŃSTWO
ZAGROŻENIE DLA ŻYCIA PRZEZ PORA-
ŻENIE PRĄDEM!
(Tylko z elementem [nr art. 000298.0000]
Wyłączyć urządzenie Multibrush i
odłączyć kabel sieciowy z prądu [nr
art. 000298.0000].
Wyłączyć urządzenie Multibrush i
wyjąć baterię [nr art. 000299.0000].
Podczas montażu nożyc do trawy
należy przestrzegać wskazówek
zawartych w instrukcji obsługi
danego urządzenia MultiBrush.
Twoje urządzenie Multibrush jest
zamontowane np. w sposób pokaza-
ny na rysunku. Otworzyć blokadę
w sposób pokazany na ilustracji.
Przy włączonej blokadzie należy
wyjąć ramię prowadzące, a następnie
szczotkę powierzchniową.
Otworzyć blokadę w sposób
pokazany na rysunku i zdjąć ramię
napędu przy aktywowanej blokadzie.
UWAGA
Aby uniknąć uszkodzeń silnika spo-
wodowanych zanieczyszczeniami,
należy zamontować dostarczony
filtr ssący (F) w następujący sposób:
Wcisnąć filtr ssący (F) w szczeliny wen-
tylacyjne na obudowie, jak pokazano
na rysunku.
OSTRZEŻENIE
RYZYKO ZRANIENIA PRZEZ
OSTRE BELKI NOŻOWE!
Nie sięgać do ostrzy noża!
Montaż tylko z osłoną noża (E)!
Nasunąć osłonę noża (E) na belkę
nożową (D)!
Otworzyć blokadę strony napędu i
trzymać ją wciśniętą. Włożyć jedno-
stkę tnącą (B) do oporu na stronę
napędu zespołu silnika/przekładni, jak
pokazano na rysunku. Zwolnić bloka-
dę wspomaganą sprężyną. Jednostka
1
2
3
4
5
A
B
C
B
C
D
E
F
G
