Ultium PowerUP Charge Station
User Manual
13DEC22 Fourth Re l SAR
MB
22MAR23
Fifth Re l
SAR
MB
84922762
29NOV22
Third Re l
SAR
AH
30
FR
Station De Recharge Pour Ultium Powerup
3.1 INSTRUCTIONS DE MONTAGE MURAL
Les vis incluses sont utiles et ne peuvent être utilisées que sur des surfaces en bois. Elles peuvent également être utilisés sur
le béton s’ils sont utilisés avec des chevilles pour mur en béton.
RENSEIGNEMENTS IMPORTANTS:
!MISE EN GARDE: S’assurer qu’une surface adaptée au poids de la station de recharge pour Ultium PowerUP est
choisie, que les vis appropriées sont utilisées pour la surface prévue et que l’appareil est monté en toute sécurité sur le mur
avant d’utiliser l’appareil. En cas de doute sur la surface appropriée ou sur les vis adaptées à l’application, contacter un
spécialiste pour obtenir des conseils.
Cet appareil doit être monté à une hauteur suffisante par rapport au sol de sorte que la hauteur du moyen de stockage du
dispositif d’accouplement soit située entre 600 mm (24 po) et 1,2 m (4 pi) du sol.
REMARQUE: pour une utilisation à l’intérieur, 24 po (600 mm) peuvent être remplacés par 18 po (460 mm).
L’installation d’un cadenas est recommandée pour prévenir le vol. Cadenas non compris.

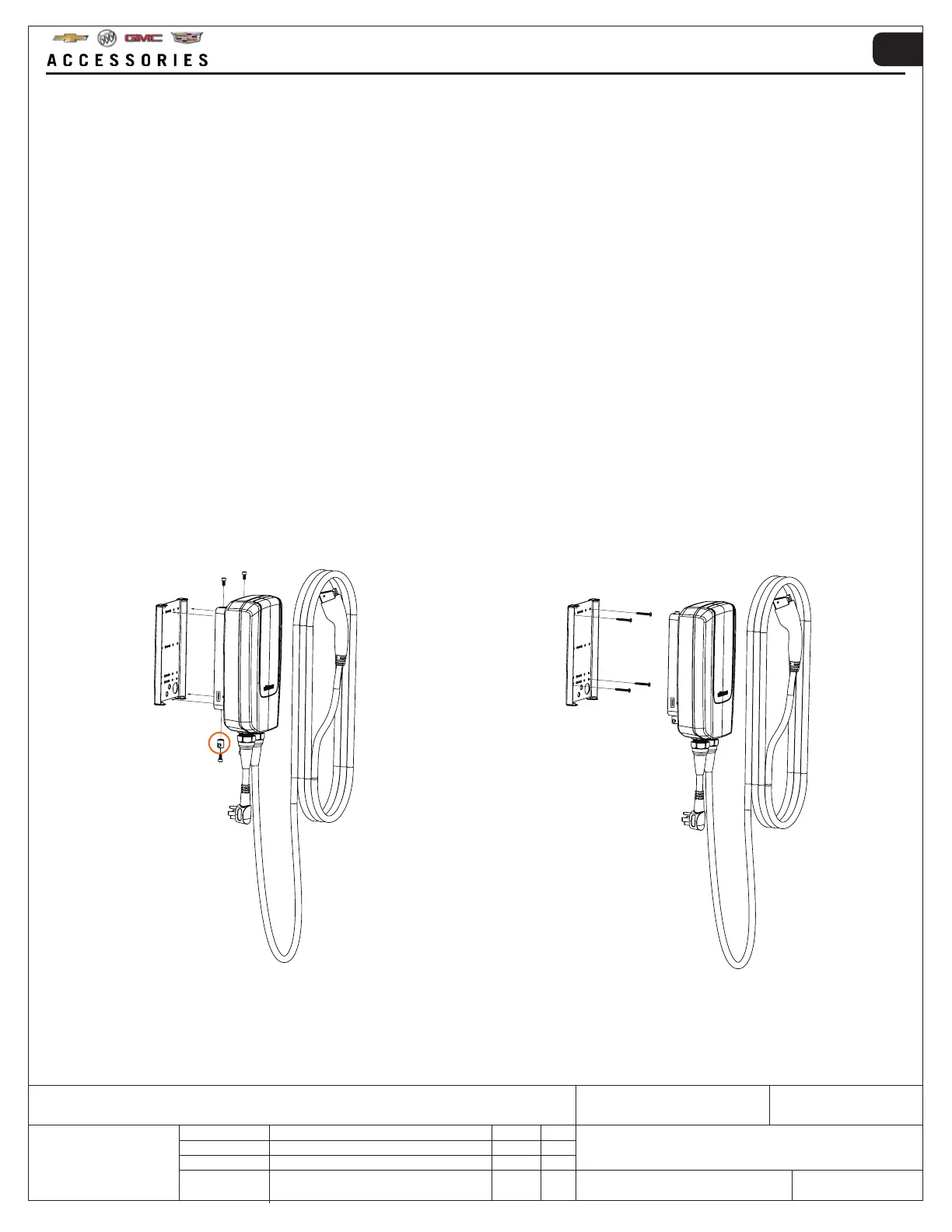

1. Dévisser les quatre vis, y compris l’écrou de sécurité (mis
en surbrillance) pour accéder au support mural de la
borne de charge, conserver les vis (voir l’étape 3).
3.1.1 MONTAGE DE LA STATION DE RECHARGE POUR
ULTIUM POWERUP
2. Monter le support mural de la borne de charge sur
la surface prévue à l’aide des vis fournies (le cas
échéant).
Remarque: un gabarit de perçage est fourni pour
faciliter l’installation.
