Station De Recharge Pour Ultium Powerup

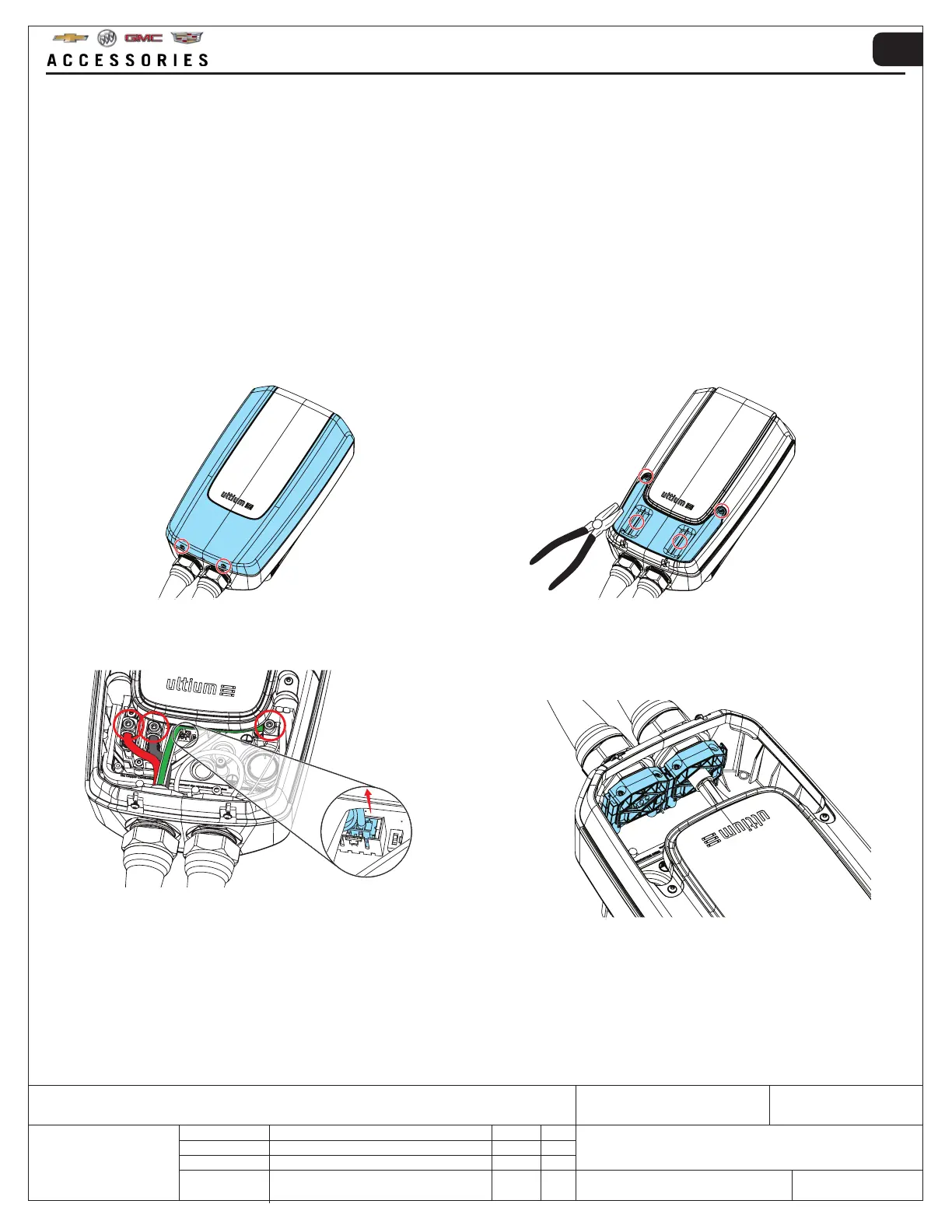

1. Retirer les deux vis situées à l’extrémité du
couvercle avant (conserver les vis pour le
remontage) → Retirer le couvercle avant.
3.2 INSTALLATION CÂBLÉE
3. Desserrez les câbles mis en surbrillance des bornes
→ Retirez le câble du capteur de température.
2. Retirer les deux vis du couvercle de maintenance
(conserver les vis pour le remontage) → Retirer le
couvercle de maintenance à l’aide d’une pince et
tirer sur les languettes comme indiqué.
4. Retirer les quatre vis et les rondelles qui fixent le
serre-câble → Retirer le serre-câble (conserver
les vis, les rondelles et le serre-câble pour le
remontage).
!AVERTISSEMENT: IMPORTANT - L’installation de fils rigides peut être effectuée UNIQUEMENT par des électriciens
certifiés.
!MISE EN GARDE: Utilisez un fil de cuivre de 6 AWG à 75 °C pour l’installation du câblage sur le terrain.
L’installation d’un câble nécessite le retrait de la fiche NEMA 14-50 afin de raccorder en permanence la station de
recharge pour Ultium PowerUP à l’alimentation principale entrante.
L’installation du câble de la station de recharge pour Ultium PowerUP peut être inversée et la fiche NEMA 14-50 peut
être remplacée.
REMARQUE: Des composants peuvent avoir été supprimés afin
de faciliter la clarté de lecture de l’image.
REMARQUE: Des composants peuvent avoir été supprimés
pour faciliter la clarté de lecture de l’image.
