Station De Recharge Pour Ultium Powerup

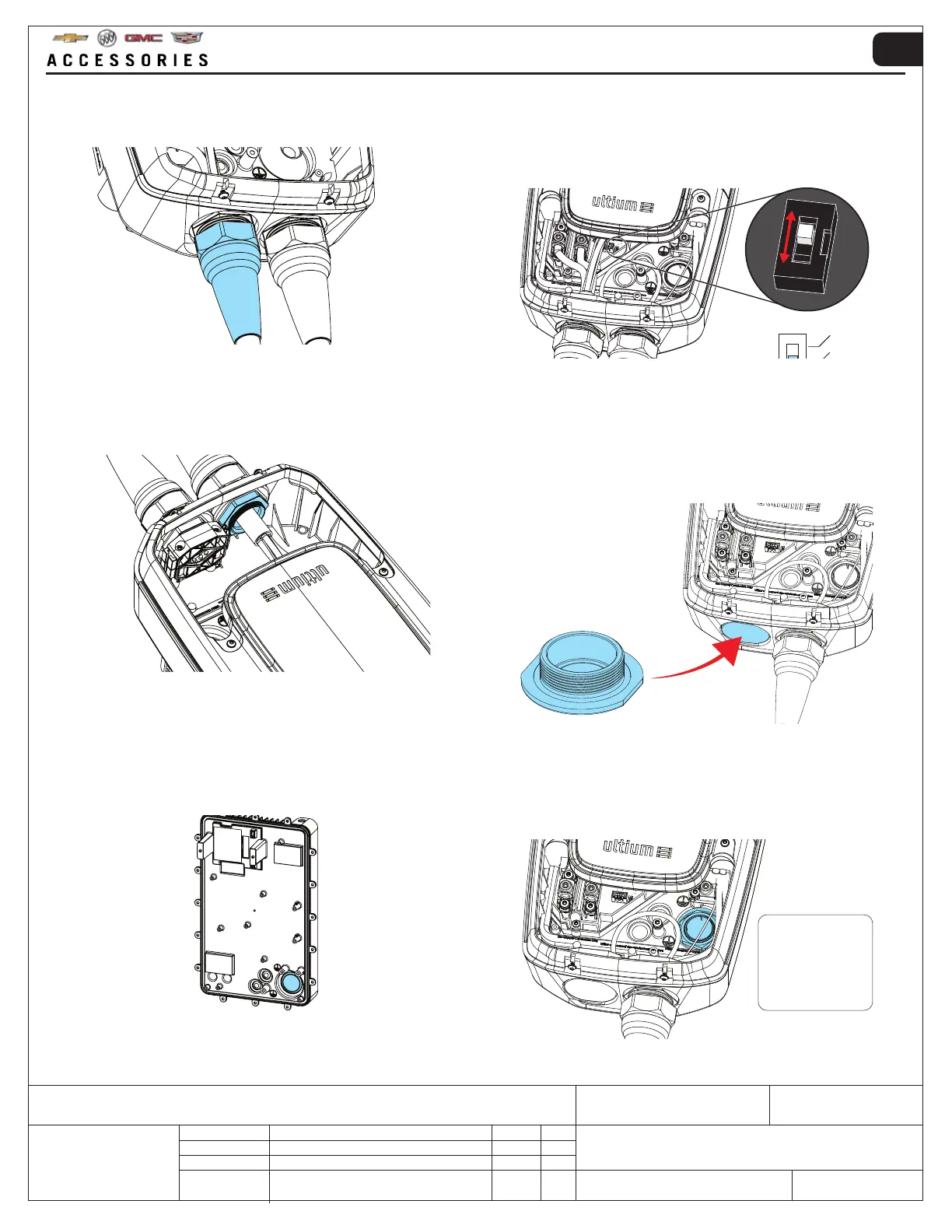

5. Desserrer l’écrou du presse-étoupe du câble → tirer
le câble.
NEMA
HARDWIRE
REMARQUE: Des composants peuvent avoir été supprimés afin
de faciliter la clarté de lecture de l’image.
7. Retirer l’écrou et extraire le presse-étoupe du câble. 8. Insérer le bouchon fourni avec la trousse
d’accessoires dans l’ouverture du presse-étoupe
par le bas. Le fixer à l’aide de l’écrou (étape 1) et
le serrer à un couple de 131 pieds/livre (13 Nm).
Remontez le serre-câble (à partir de l’étape 4) sur
le câble restant.
9. Dévisser le bouchon fourni dans le dissipateur
thermique.
10. S’assurer qu’un conduit Étanche à la pluie de 1
po est conforme au type 4X et qu’un adaptateur
est utilisé pour l’ouverture de 33,7 mm (1,3 po) →
Pousser le nouveau câble (rond) dans l’ouverture.
REMARQUE: Des composants peuvent avoir été supprimés afin
de faciliter la clarté de lecture de l’image.
REMARQUE: Des composants peuvent avoir été supprimés afin
de faciliter la clarté de lecture de l’image.
REMARQUE: Des composants peuvent avoir été supprimés afin
de faciliter la clarté de lecture de l’image.
S’assurer que
l’adaptateur ne
dépasse pas à
l’arrière de l’unité
de façon à nuire au
montage mural.
6. Modifiez soigneusement la position de
l’interrupteur blanc comme indiqué. Un petit
tournevis est nécessaire.
REMARQUE: Si vous ne le faites pas, une erreur
se produira.
