Station De Recharge Pour Ultium Powerup

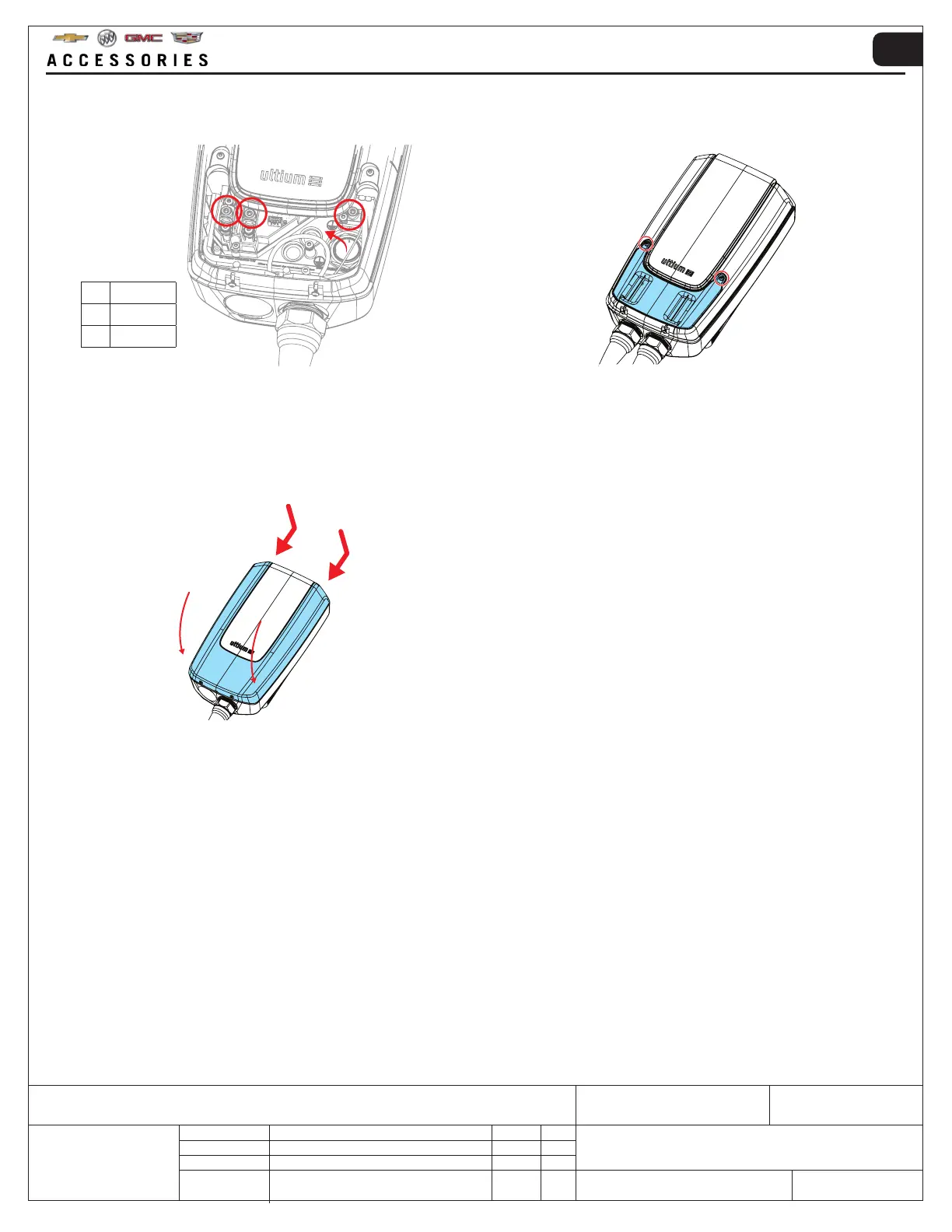

13. Réinstaller le couvercle avant avec ses deux vis et
le serrer à un couple de 1 Nm (0,7 pied/livre).
L’installation du câble est maintenant terminée.
11. Installer les câbles dans la direction indiquée
dans les bornes et serrer les vis des bornes à
3,5 Nm (2,5 pi/lb).
12. Fixer à nouveau le couvercle de maintenance
avec ses deux vis et les serrer à 0,7 pied/livre
(1 Nm).
REMARQUE: Des composants peuvent avoir été supprimés afin
de faciliter la clarté de lecture de l’image.
1 2
3
1 L1
2 L2
3 TERRE
14. Pour continuer la configuration de la station de
charge Ultium PowerUP, reportez-vous à « 5.
MODE D’EMPLOI’ pour effectuer les opérations
suivantes :
- Activation/désactivation du disjoncteur de la
borne de recharge
- Couplage au Bluetooth®
- Téléchargement de l’application GM MyBrand /
Ultium
- Création d’un compte utilisateur GM
- Charger un VE
15. REMARQUE POUR L’ÉLECTRICIEN
D’INSTALLATION: Assurez-vous que
l’ampérage de fonctionnement correct a été
défini via l’application GM MyBrand / Ultium
des utilisateurs finaux après la configuration et le
couplage à la station de charge Ultium PowerUP
(ampérage de fonctionnement par défaut 6
ampères).
