Estación De Carga Ultium Powerup

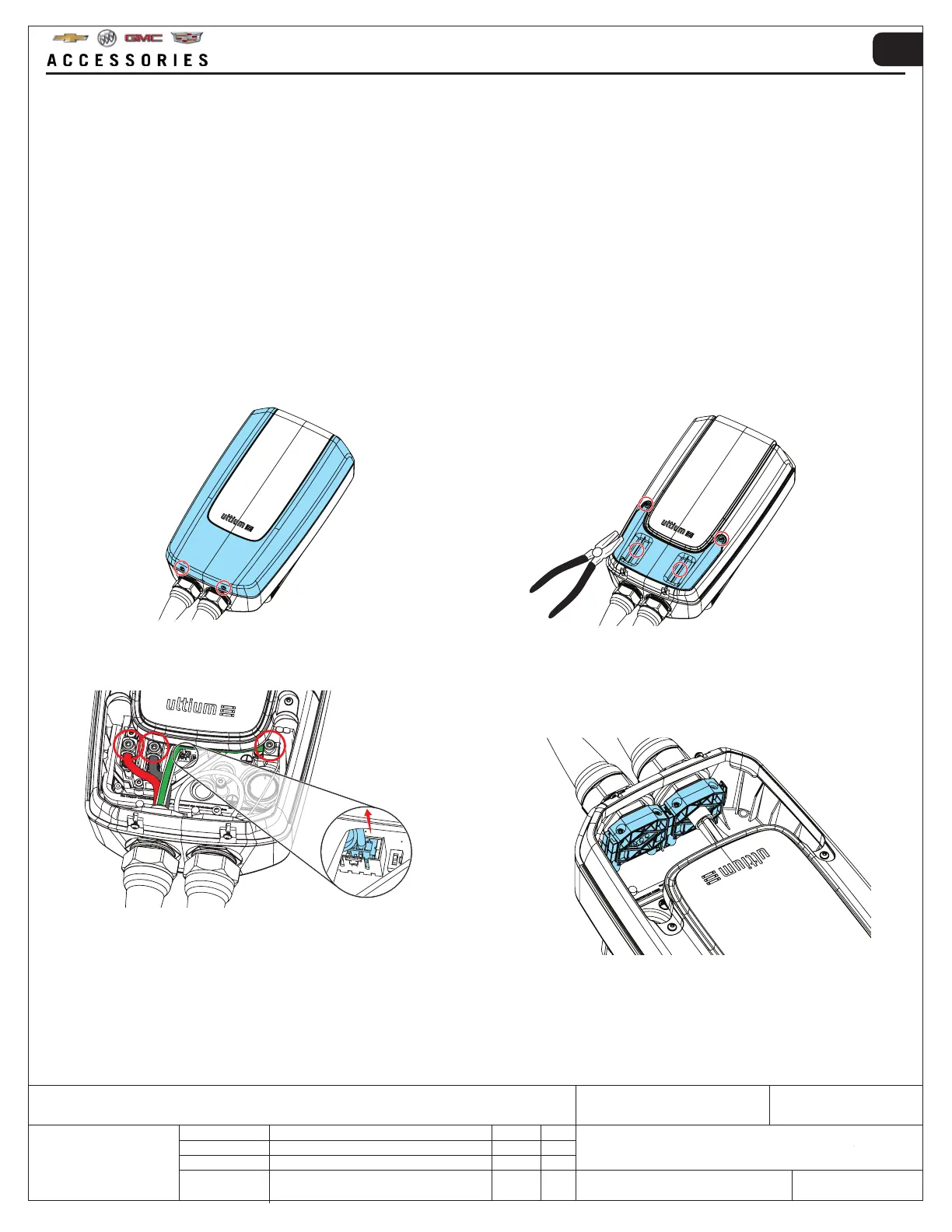

1. Retire los dos tornillos ubicados en el extremo de la
cubierta frontal (guarde los tornillos para volver a
ensamblar) → Retire la cubierta frontal.
3.2 INSTALACIÓN DE CABLEADO
3. Afloje los cables resaltados de los terminales →
Retire el cable del sensor de temperatura.
2. Retire los dos tornillos de la tapa de servicio
(guarde los tornillos para volver a armar) → Retire
la tapa de servicio con unos alicates y tire de las
lengüetas como se muestra.
4. Retire los cuatro tornillos y las arandelas que
sujetan la abrazadera del cable → Retire la
abrazadera del cable (guarde los tornillos, las
arandelas y la abrazadera del cable para volver
a montar).
!ADVERTENCIA: IMPORTANTE: la instalación de cableado debe ser realizada ÚNICAMENTE por electricistas
certificados.
!PRECAUCIÓN:: Utilice un cable de cobre de 6 AWG de 75 °C, para la instalación del cableado de campo.
Una instalación cableada requiere quitar el enchufe NEMA 14-50 para cablear permanentemente la Estación de carga
Ultium PowerUP al suministro de entrada principal.
La instalación cableada de laEstación de carga Ultium PowerUP se puede invertir y se puede volver a instalar el enchufe
NEMA 14-50.
NOTA: Es posible que se hayan quitado componentes para
mayor claridad de la imagen.
NOTA: Es posible que se hayan quitado componentes para
mayor claridad de la imagen.
