Estación De Carga Ultium Powerup

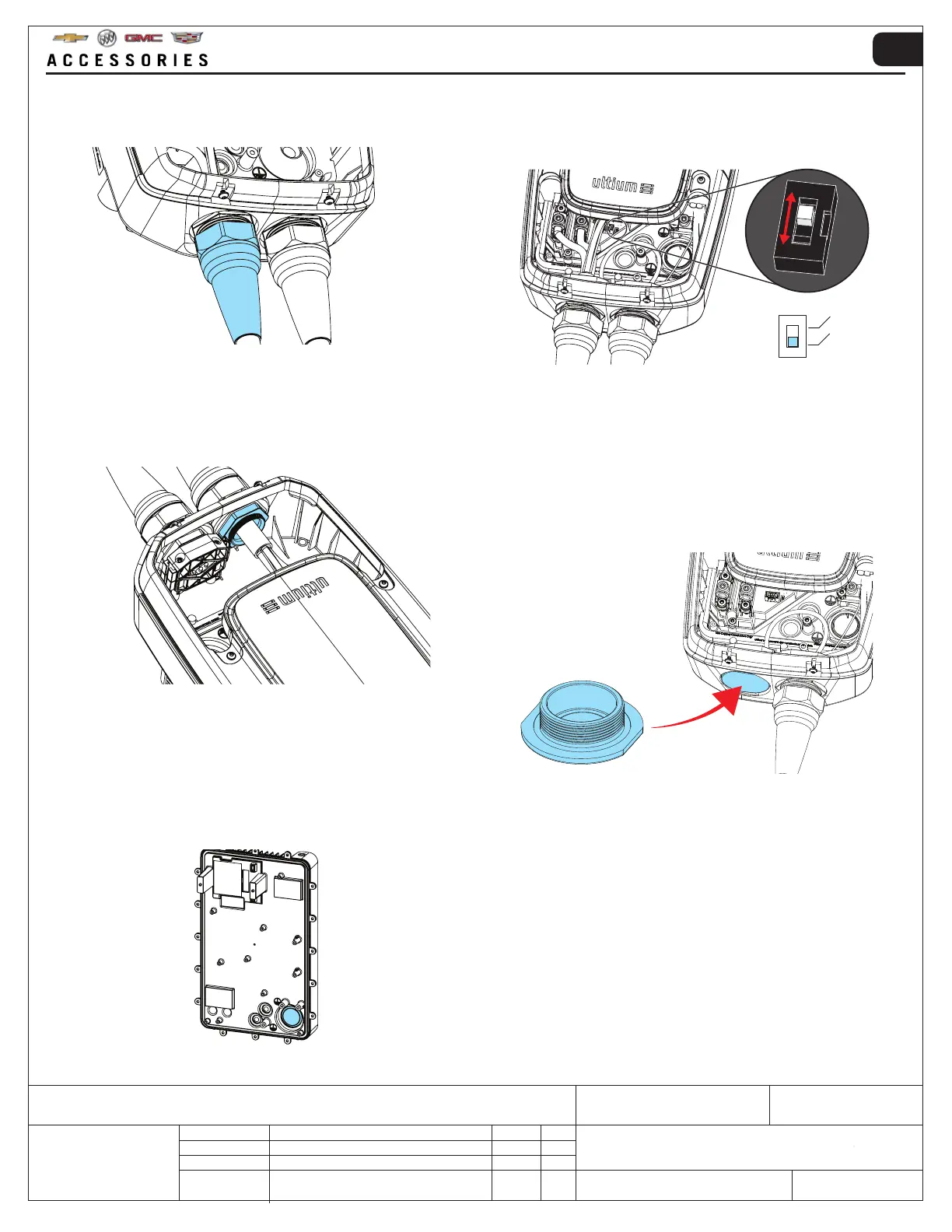

5. Afloje la tuerca del prensaestopas → saque el
cable.
NEMA
HARDWIRE
NOTA: Es posible que se hayan quitado componentes para
mayor claridad de la imagen.
7. Retire la tuerca y extraiga el prensaestopas. 8. Inserte el tapón ciego incluido con el kit de
accesorios en la abertura para el prensaestopas
desde la parte inferior. Asegúrelo con la tuerca
(del Paso 1) y apriételo a 131 ft/lb (13 Nm).
Vuelva a colocar el conjunto de la abrazadera del
cable (del paso 4) en el cable restante.
9. Desenrosque el tapón ciego provisto en el
disipador de calor.
NOTA: Es posible que se hayan quitado componentes para
mayor claridad de la imagen.
NOTA: Es posible que se hayan quitado componentes para
mayor claridad de la imagen.
6. Cambie cuidadosamente la posición del
interruptor blanco como se muestra. Se requiere un
destornillador pequeño.
NOTA: Si no lo hace, se producirá un error.
