Estación De Carga Ultium Powerup

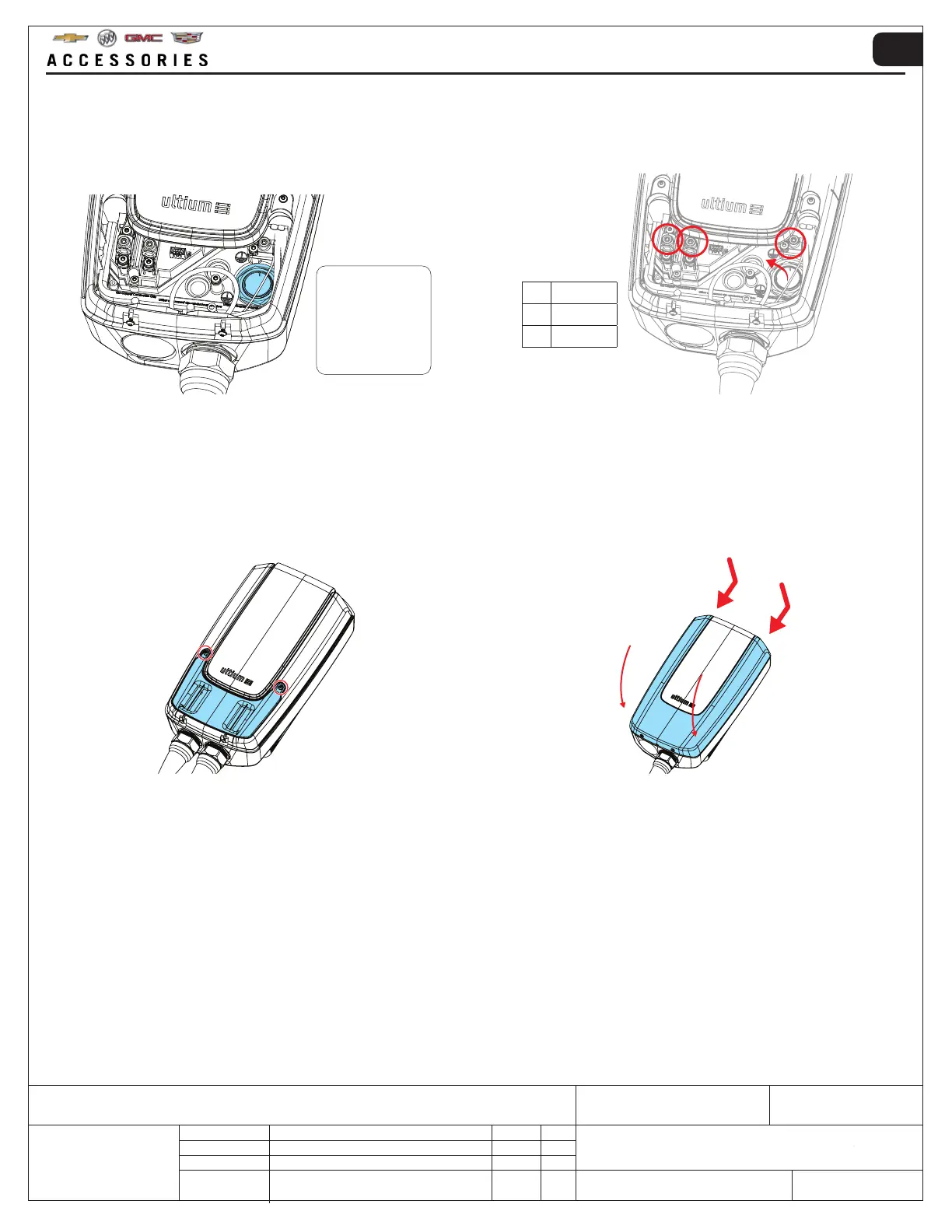

13. Vuelva a colocar la tapa delantera con sus
dos tornillos y apriételos a 1 Nm (0,7 ft/lb). La
instalación de cableado ahora está terminada.
12. Vuelva a colocar la tapa de servicio con sus dos
tornillos y apriételos a 1 Nm (0,7 ft/lb).
11. Instale los cables en la dirección que se muestra
en los terminales y apriete los tornillos de los
terminales a 2,5 ft/lb (3,5 Nm).
NOTA: Es posible que se hayan quitado componentes para
mayor claridad de la imagen.
1 2
3
1 L1
2 L2
3 TIERRA
10. Asegúrese de usar un conducto a prueba de lluvia
compatible con 4X de 1” y un adaptador para
encajar en la abertura de 33,7 mm (1,3pulg.)
que se muestra → Empuje el nuevo cable
(redondo) a través de la abertura.
NOTA: Es posible que se hayan quitado componentes para
mayor claridad de la imagen.
Asegúrese de que
el adaptador no
sobresalga de la
parte trasera de la
unidad para que
no interfiera con
el montaje en la
pared.
14. Para continuar con la configuración de la
estación de carga Ultium PowerUP, consulte ‘5.
INSTRUCCIONES DE FUNCIONAMIENTO’ para
hacer lo siguiente:
- Encender/apagar el disyuntor de la estación de
carga
- Emparejamiento con Bluetooth®
- Descargando la aplicación GM MyBrand /
Ultium
- Configuración de una cuenta de usuario de GM
- Carga de un vehículo eléctrico
15. NOTA PARA EL ELECTRICISTA
INSTALADOR: Asegúrese de que se haya
configurado el amperaje operativo correcto a
través de la aplicación GM MyBrand / Ultium de
los usuarios finales después de la configuración y
el emparejamiento con la estación de carga Ultium
PowerUP (amperaje operativo predeterminado de
6 amperios).
