GOLDONI LANDER 55 - Page 33

32
4.4 MISE EN MOUVEMENT DU TRACTEUR
Frein de stationnement (n.8 fig.1) desserrer (levier abaissé)
Débrayer en enfonçant la pédale n.17 fig.1
Positions du levier du réducteur n.1 fig.4 (n.11 fig.1) :
R = Lentes
N = Normales
Positions du levier de l’inverseur n.3 fig.4 (n.10 fig.1) :
A = Avant
RM= Marche Arrière
Positions du levier de vitesses n.2 fig.4 (n.12 fig.1):
I = Première vitesse
II = Deuxième vitesse
III= Troisième vitesse
IV= Quatrième vitesse
F = Point mort

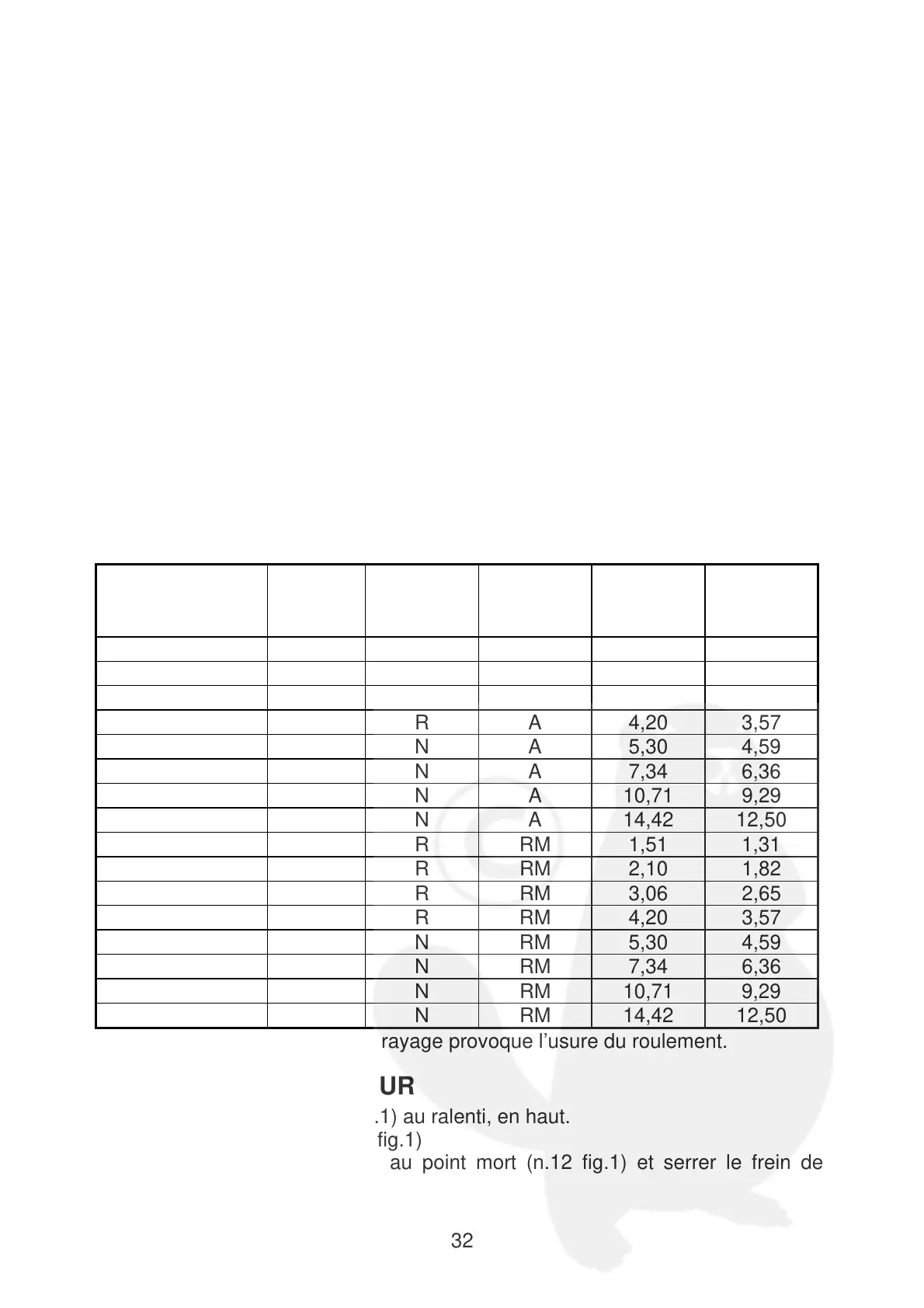

TABLEAU DES VITESSES
Sens de marche Rapport Réducteur Inverseur
Vitesse
Km/h
Mod.55
Vitesse
Km/h
Mod.75
Avant I R A 1,51 1,31
Avant II R A 2,10 1,82
Avant III R A 3,06 2,65
Avant IV R A 4,20 3,57
Avant I N A 5,30 4,59
Avant II N A 7,34 6,36
Avant III N A 10,71 9,29
Avant IV N A 14,42 12,50
Marche Arrière I R RM 1,51 1,31
Marche Arrière II R RM 2,10 1,82
Marche Arrière III R RM 3,06 2,65
Marche Arrière IV R RM 4,20 3,57
Marche Arrière I N RM 5,30 4,59
Marche Arrière II N RM 7,34 6,36
Marche Arrière III N RM 10,71 9,29
Marche Arrière IV N RM 14,42 12,50
Une action prolongée sur l’embrayage provoque l’usure du roulement.
4.5 ARRET DU TRACTEUR
a) Placer l’accélérateur (n.5 fig.1) au ralenti, en haut.
b) Enfoncer l’embrayage (n.17 fig.1)
c) Mettre le levier de vitesses au point mort (n.12 fig.1) et serrer le frein de
stationnement (n.8 fig.1).
