87
Zeichenerklärung der elektrischen Anlage:
(Siehe letzte Seite)
1 DREHZAHLMESSER/BETRIEBS
STUNDENZÄHLER
2 KONTROLLANZEIGE FÜR
LENKEN
3 KONTROLLANZEIGE
HANDBREMSE
4 KONTROLLANZEIGE
VORGLÜHKERZE
5 INSTRUMENT GRUPPE
KONTROLLANZEIGEN –
WASSERTEMPERATURANZEIG
E
6 INSTRUMENT GRUPPE
KONTROLLANZEIGEN –
KRAFTSTOFFSTANDANZEIGE
7 ZÜNDANLASSSCHALTER
8 LICHTSCHALTER
9 SICHERUNGSBOX
10 BLINKERSCHALTER
11 SIGNALHORN
12 BLINKGEBER
13 BREMSLICHTSCHALTER
14 ARBEITSSCHEINWERFER
15 RÜCKLEUCHTE
16 KENNZEICHENBELEUCHTUNG
17 LINKE RÜCKLEUCHTE
18 STANDLICHT UND BLINKER
LINKS
19 SCHEINWERFER VON LINKS
20 SCHEINWERFER VORN
RECHTS
21 STANDLICHT UND BLINKER
RECHTS
22 MOTORABSTELLVENTIL
23 LICHTMASCHINE
24 ANLASSER
25 BATTERIE
26 STARTRELAIS
27 MAXISICHERUNG ZUM SCHUTZ
DER GANZEN ANLAGE
28 VORGLÜHSTEUERUNG
29 THERMOSTARTER
30 STARTFREIGABESCHALTER
31 SCHALTER ZAPFWELLE
EINGESCHALTET
32 SCHALTER DER HANDBREMSE
33 MAGNETVENTIL FÜR LINKES
EINSCHLAGEN
34 MAGNETVENTIL FÜR RECHTES
EINSCHLAGEN
35 STECKER LENKHEBEL RECHTS
- LINKS
36 WASSERTEMPERATURFÜHLER
37 SENSOR LUFTFILTER
VERSTOPFT
38 SENSOR MOTORÖLDRUCK
39 KRAFTSTOFFSTANDANZEIGE

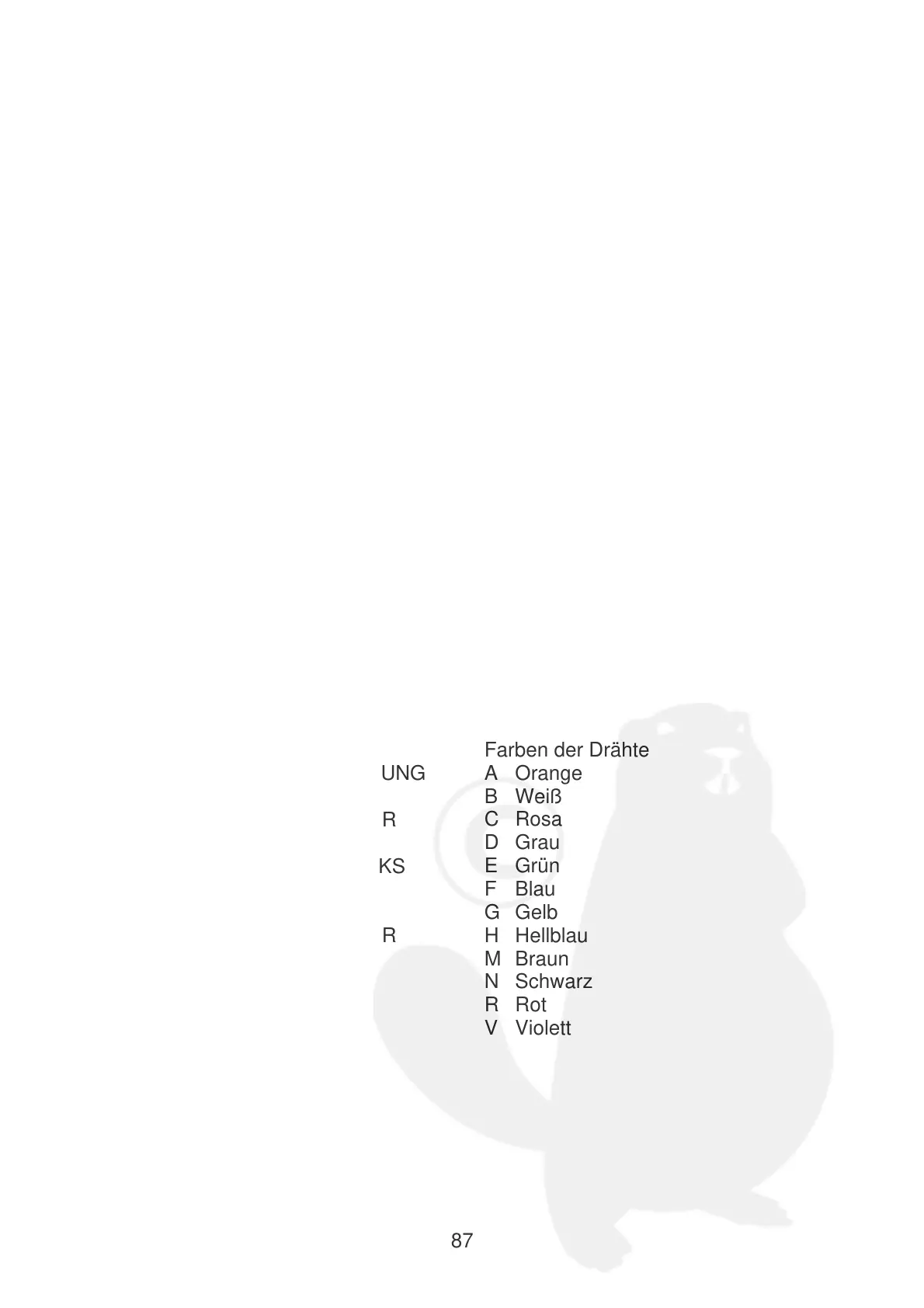

Farben der Drähte
A Orange
B Weiß
C Rosa
D Grau
E Grün
F Blau
G Gelb
H Hellblau
M Braun
N Schwarz
R Rot
V Violett
