INSTALLATION DANS LES FENÊTRES
COULISSANT HORIZONTALEMENT
INSTRUCTIONS D’ INSTALLATION
1

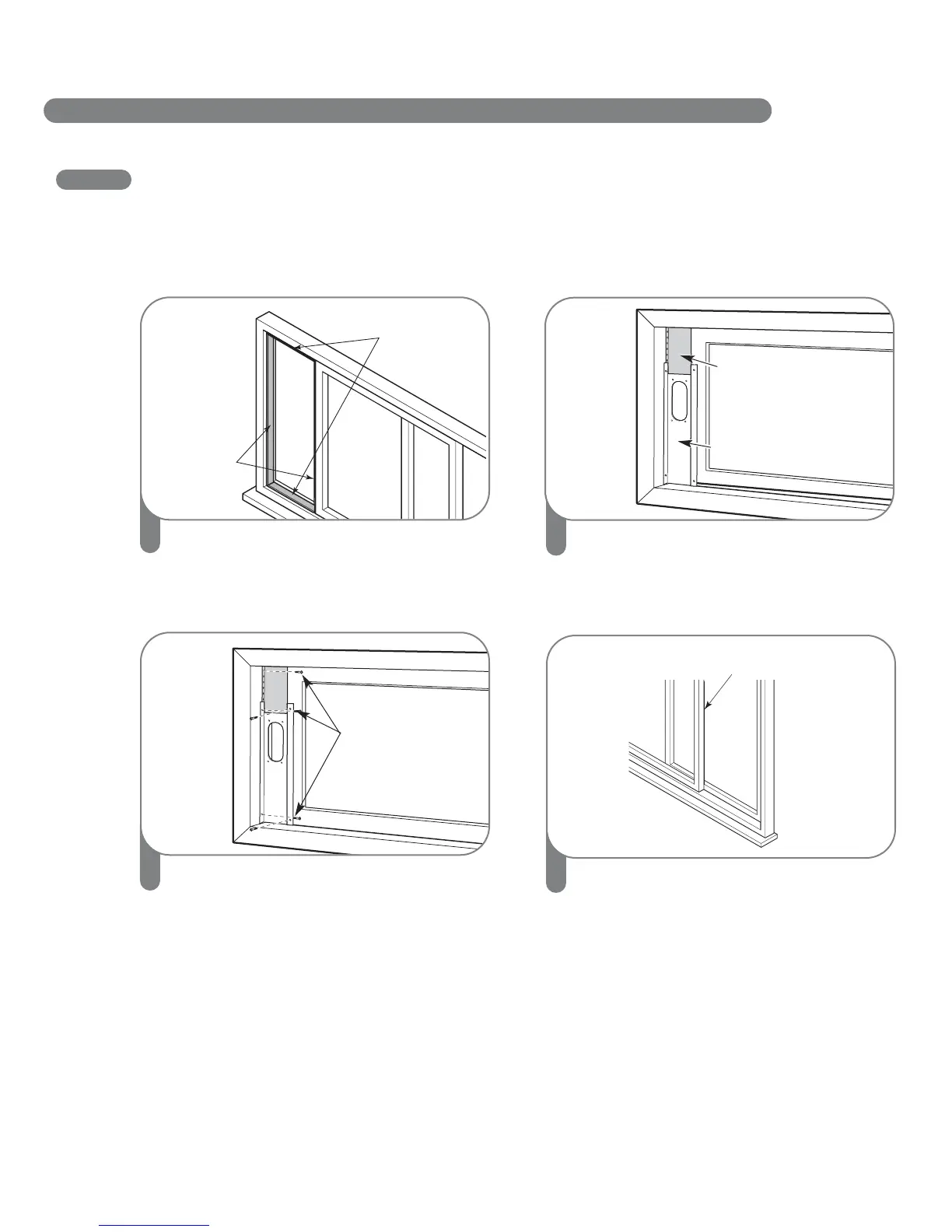

CoupezlesjointsenmousseA(typeadhésif)
et C (plus court de type adhésif) à la bonne
longueur, puis fixez-les sur la fenêtre et le
cadre.
2
Insérezl’ensembledepanneaud’évent,y
compris les panneaux d’extension, le cas
échéant, dans l’ouverture de la fenêtre.
Élargissez les panneaux d’extension, si
vous les utilisez.
Vent
Panel
Extension panel
(if required)
4
Coupez le joint en mousse B (non adhésif)
sur la hauteur de la fenêtre. Insérez le joint B
entrelavitreetlafenêtrepouréviterde
laisser l’air et les insectes.
Fermez soigneusement la fenêtre. Fixez en
place le panneau d’évent à l’aide de 4 vis de
type B, plus une vis pour chaque panneau
d’extension:
Panneau d’évent
uniquement : 4 vis de type B
Panneau d’évent
et un panneau
d’extension : 5 vis de type B
Panneau d’évent
et deux panneaux
d’extension : 6 vis de type B
Deux panneaux d’évent
et deux extensions :
9 vis de type B
3
NOTE : Vous pouvez utiliser l’ensemble d’installation de fenêtre pour les fenêtres coulissant
horizontalement de 457mm à 1219mm.
TypeBscrews
Joints en Mousse B
(Non adhésif)
