KIT VIDEOPORTERO GB2 NEXA MODULAR - CHALET
PRECAUCIONES DE SEGURIDAD
- Sistema de videoportero con instalación simplificada (bus de 2 hilos no polarizados).
- Hasta 4 placas de acceso (necesario distribuidor DP-GB2A para más de una placa de acceso)
por instalación.
- Hasta 2 viviendas (kit N5110 Vesta2 “1 vivienda” y kit N5220 Vesta2 “2 viviendas”) por instalación.
- Máximo 23 monitores Vesta2 por instalación.
- Máximo 16 monitores Vesta2 en una vivienda.
- Máximo 4 monitores 2 en paralelo (sin distribuidores) por instalación.Vesta
- Tono confirmación de llamada.
- Indicaciones visuales en la placa para personas con discapacidad auditiva, indicando (proceso
de llamada, comunicación, puerta abierta y canal ocupado).
- Indicaciones auditivas en la placa para personas con discapacidad visual, indicando (llamando,
llamada perdida, puerta abierta, llamada finalizada y comunicando).
- Cuando se instale o modifique los equipos, hacerlo sin alimentación.
- La instalación y manipulación de estos equipos deben ser realizado por personal autorizado.
- Toda la instalación debe viajar al menos a 40 cm. de cualquier otra instalación.
- En el alimentador:
wNo apretar excesivamente los tornillos de la regleta.
wInstale el alimentador en un lugar seco y protegido sin riesgo de goteo o proyecciones de agua.
wEvite emplazamientos cercanos a fuentes de calor, húmedos o polvorientos.
wNo bloquee las ranuras de ventilación para que pueda circular el aire libremente.
wPara evitar daños, el alimentador tiene que estar firmemente anclado.
wPara evitar choque eléctrico,no quite la tapa ni manipule los cablesconectados a los terminales.
CARACTERÍSTICAS
FUNCIONAMIENTO DEL SISTEMA
*
( )
*
( )
Para más información ver manual de usuario “TKIT632 VESTA2 (cód. 50121919)”.
https://doc.golmar.es/search/manual/50121919
3
KIT VIDEOPORTERO GB2 NEXA MODULAR - CHALET

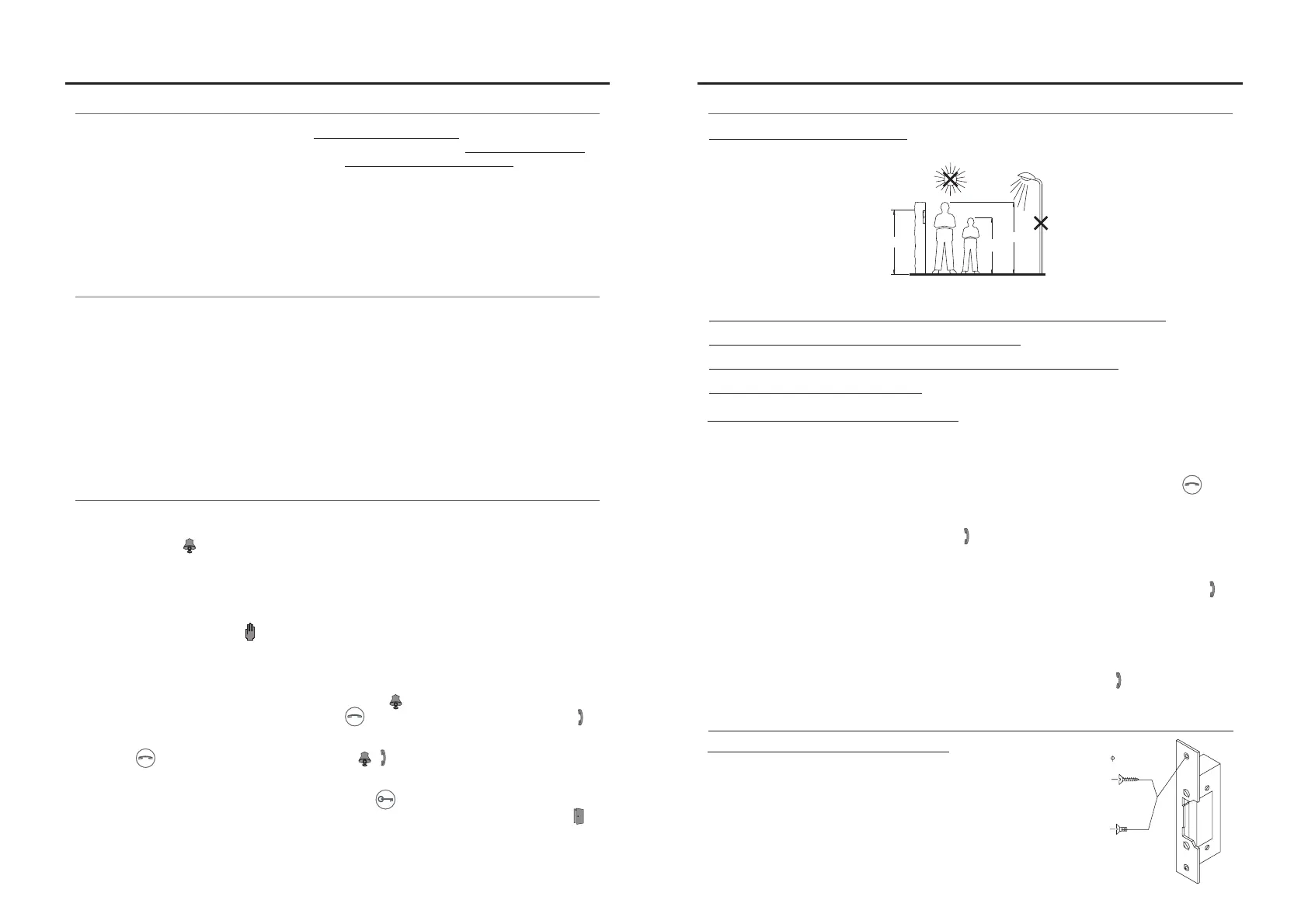

INSTALACIÓN DE LA PLACA
1650
1850
1450
Ubicación de la caja de empotrar:
Realizar un agujero en la pared que ubique la parte superior de la placa a una altura de 1,65m.
Las dimensiones del agujero son: Caja de empotrar NCEV-90CS, 99(An) x 135,5(Al) x 40(P) mm.
*
( )
Para más información ver manual de usuario “TKIT632 VESTA2 (cód. 50121919)”.
https://doc.golmar.es/search/manual/50121919
*
( )
Descripción de los leds de iluminación placa (en ambiente baja luminosidad).
Descripción de las indicaciones visuales en la placa.
Descripción de la síntesis de voz (indicaciones auditivas en la placa).
Ajuste volumen de la síntesis vocal.
Ajuste volumen comunicación de la placa.
Si tras la puesta en marcha del equipo considera que el volumen de audio en la placa no es
adecuado, realice los siguientes pasos:
- Llame a una vivienda.
-En la vivienda se recibe la llamada, establecer comunicación presionando el pulsador del
monitor.
- .A continuación presione el pulsador al cual se ha llamado a la vivienda durante 3 seg hasta
escuchar unos tonos de con#rmación y el led comunicación de la placa parpadee.
- Cada pulsación que se realice en el mismo pulsador de llamada aumentará el volumen de la
placa incrementando el parpadeo del led.
.
Dispone de 5 selecciones de volumen, variando el incremento el parpadeo e leden d l
según selección. Parpadeo lento a rápido - volumen bajo a volumen alto. Al llegar alla
máximo parpadeo “selección 5” máximo volumen, la siguiente selección es parpadeo lento
“selección 1” volumen más bajo .(modo carrusel)
- Para guardar la selección del volumen deseado, mantenga presionado el mismo pulsador de
llamada a la vivienda hasta escuchar unos tonos de con#rmación y el led comunicación de
la placa se apague.
INSTALACIÓN DEL ABREPUERTAS
*
( )
*
( )
*
( )
*
( )
*
( )
- Para realizar la llamada, el visitante deberá presionar el pulsador correspondiente a la vivienda
con la que desea establecer comunicación; un tono acústico advertirá de que la llamada se está
realizando y el led se iluminará. Si la síntesis de voz está habilitada el mensaje “llamando” nos
indicará que la llamada se está realizando. En ese instante, el monitor(es) de la vivienda
recibe(n) la llamada. Si se ha presionado por equivocación el pulsador de otra vivienda, pulsar
sobre el que corresponda de la vivienda deseada, cancelando así la primera llamada.
- En equipos con varias puertas de acceso, la(s) otra(s) placa(s) quedará(n) automáticamente
desconectada(s): si otro visitante desea llamar, unos tonos telefónicos le advertirán de que el
canal está ocupado y el led se iluminará. Si la síntesis de voz está habilitada el mensaje
"comunicando" nos será indicado en la placa.
- La llamada tiene una duración de 40 segundos, apareciendo la imagen en el monitor (con el
código 0 “vivienda 1" ó monitor 16 si la llamada es en la “vivienda 2") al recibir la llamada sin que
el visitante lo perciba.
Si la llamada no es atendida antes de 40 segundos, el led se apagará y el canal quedará libre.
- Para establecer comunicación, presione el pulsador de cualquier monitor de la vivienda, el led de
la placa se iluminará.
- La comunicación tendrá una duración de un minuto y medio o hasta volver a presionar el
pulsador . Finalizada la comunicación, los leds y se apagarán y el canal quedará libre. Si
la síntesis de voz está habilitada, el mensaje “llamada finalizada” nos indicará en la placa que la
llamada ha finalizado.
- Si se desea abrir la puerta, presionar el pulsador durante los procesos de llamada o
comunicación: una sola pulsación activa el abrepuertas durante cinco segundos, el led se
iluminará también durante cinco segundos. Si la síntesis de voz está habilitada, el mensaje
“puerta abierta” nos será indicado en la placa.
- La descripción de funcionamiento y configuración del monitor, ver manual del monitor correspondiente.
3,5 x 25
DIN-7972
Si el abrepuertas va a ser instalado en una puerta metálica, utilice una broca
de 3,5mm y rosque el agujero realizado. Si la instalación se realiza sobre
puerta de madera, utilice una broca de 3mm.
Detalle de la instalación del abrepuertas:
M 4 x 8
DIN-963
IMPORTANTE: El abrepuertas debe ser de 12V corriente contínua o alterna
Golmar Con abrepuertas de alterna (necesario alimentador TF-104) y.
coloque varistor suministrado con el kit directamente sobre los terminales
del abrepuertas para asegurar el buen funcionamiento del equipo.
*
( )
