Gong PLUS 7.0 - Démontage des Poignées Textiles; Montage des Poignées Rigides

- 17- 16
FR FR
GONG-GALAXY.COM
❷ - Retirez les pièces supports de la latte centrale. Rangez les soigneusement.

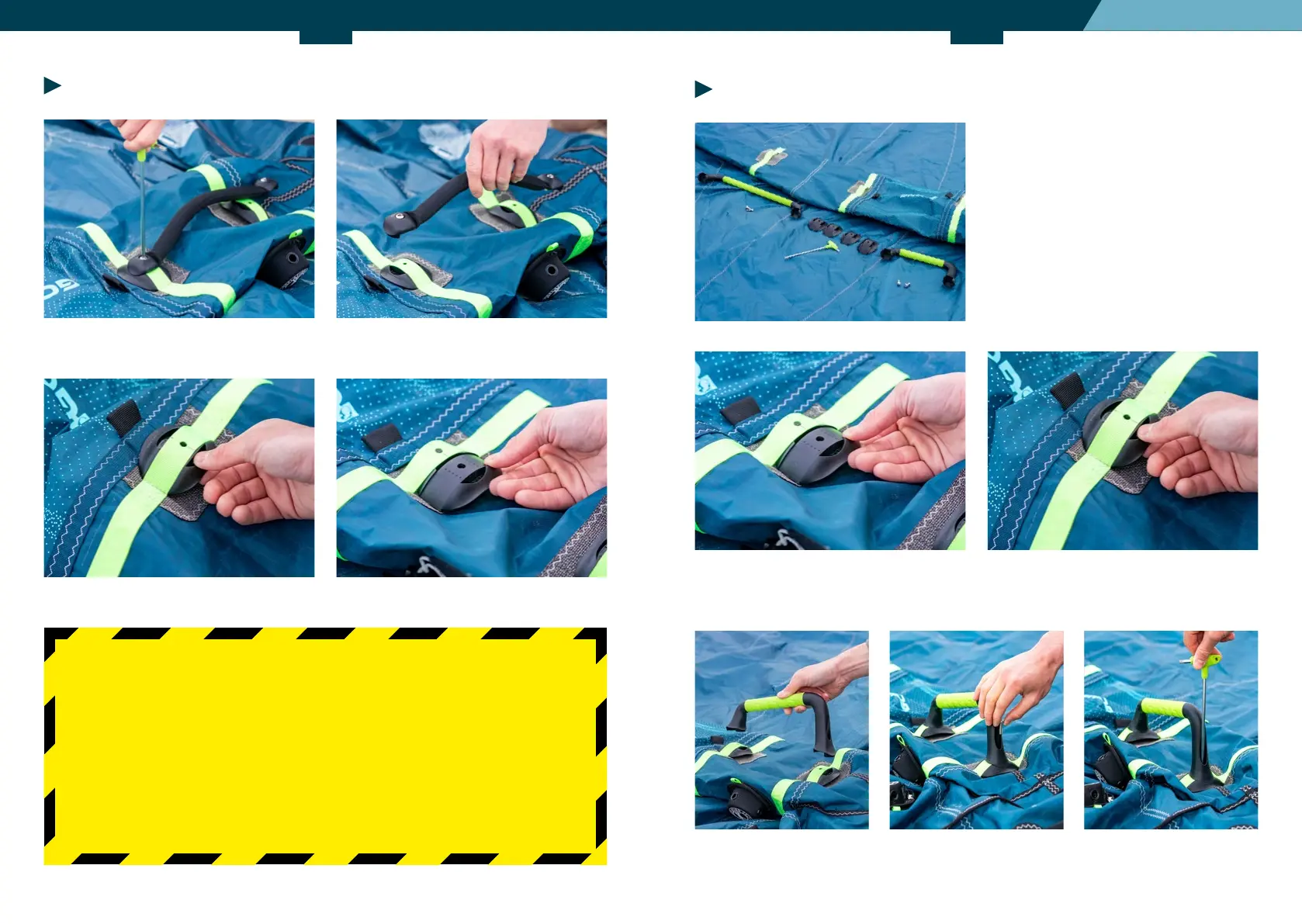

❶ - Déposez la wing dépliée et dégonée avec l’extrados face au sol, dévissez les vis M6x20 aux extrémités
de la poignée puis tirez sur les coudes pour les extraire du support.
DÉMONTAGE DES POIGNÉES TEXTILES
❷ - Positionnez les pièces de supports à leurs emplacements entre les renforts kevlar de la latte centrale et
la sangle. La sangle de la latte centrale doit se retrouver dans la rainure du support, avec les trous de la
sangle et du support alignés pour permettre le passage de la vis.
MONTAGE DES POIGNÉES RIGIDES
❶ - Wing dépliée et dégonée, extrados face au sol,
munissez-vous des poignées rigides ainsi que
de leur quatre pièces de supports et de leur
quatre vis M6 x 20.
❸ - Positionnez la poignée sur les pièces supports. La sangle doit se retrouver coincée entre les deux pièces.
Vissez ensuite la poignée sur le support à l’aide de la vis M6x20 fournie. Répétez l’action de chaque côté.
MONTAGE ET DÉMONTAGE DES POIGNÉES
Réalisez ces opérations à l’abri du vent, an d’éviter que du sable ne s’inltre
entre les pièces lors du montage.
⚠
ATTENTION ⚠
󲀳 Lesupportaunsens,lelogoGONGdoitêtrepositionnéversl’extérieurdela
poignée.
󲀳 Veillez à utiliser la vis M6x20 fournie, une vis trop longue endomagerait votre
wing,cequipourraitmeneràuneexplosiondelalattecentralelorsdugonage.
