4
Bedienungsanleitung

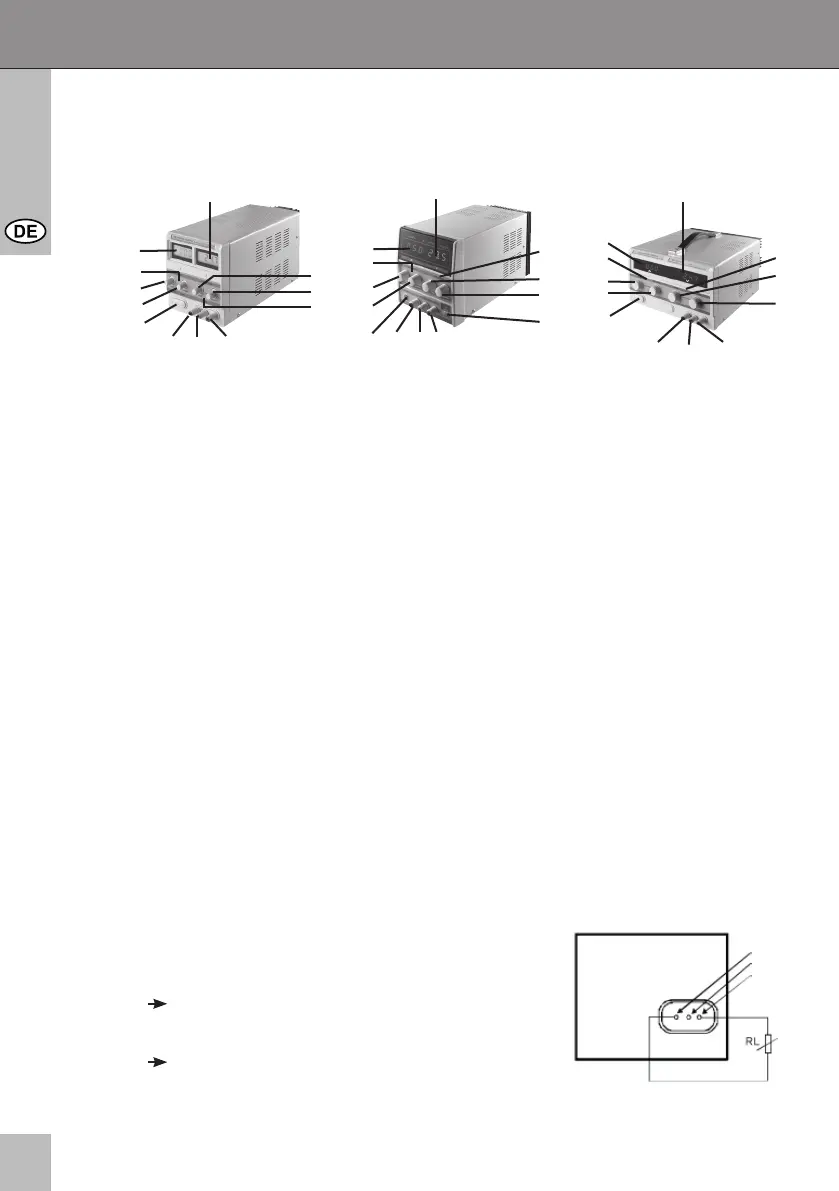

6 Darstellung und Bedienelemente:
20325
1 LCD/LED Anzeige der Ausgangsstromstärke 7 Ausgangsbuchse (schwarz) Minuspol
2 LCD/LED Anzeige der Ausgangsspannung 8 Gehäuseerdung
3 LED Konstantstromanzeige (CC) 9 Ausgangsbuchse (rot) Pluspol
4 Feineinstellung Ausgangsstrom 10 Feineinstellung Ausgangsspannung
5 Grobeinstellung Ausgangsstrom 11 Grobeinstellung Ausgangsspannung
6 Netzschalter 12 LED Konstantspannungsanzeige (CV)
13 Ausgangsschalter mit EIN/AUS-Funktion
7 Kurzschlusserkennung:
1. Schalten Sie das Netzgerät aus.
2. Drehen Sie die Regler 4, 5, 10 und 11 auf Maximum.
3. Schalten Sie Netzgerät und danach die Last an.
Anzeige 1 zeigt 3,2 Ampere und die CC LED leuchtet. Zeigt die LCD/LED Anzeige 0,0V
an, hat die Last einen Kurzschluss. Zeigt das Netzgerät einen anderen Wert, ist das
Gerät im Überlastungszustand. Vermeiden Sie diese Zustände!
8 Installation und Betrieb:
1. Stellen Sie das Gerät auf eine sichere Unterlage und verbinden Sie das Netzkabel mit
einer 220-240V AC Steckdose.
2. Verbinden Sie Ihren Versuchsaufbau korrekt mit der DC-Seite des Netzgerätes.
3. Schalten Sie das Netzgerät ein.
4. Stellen Sie die benötigte Spannung und Stromstärke ein.
Anschluss der Last
1. Schließen Sie die Last wie abgebildet an.
2. Schalten Sie das Netzgerät und die Last an.
In der LCD/LED Anzeige 1 erscheint der Ausgangs-
strom und in der LCD/LED Anzeige 2 die Ausgangs-
spannung.
Zeigt LCD/LED Anzeige 2 einen Wert von 3,2 A und
leuchtet zusätzlich Anzeige 3 (CC), ist das Gerät
entweder überlastet oder es liegt ein Kurzschluss vor.
Überprüfen Sie die Last und die Zuleitungen.
1
3
4
5
6
2
7 8 9
10
11
12
1
3
4
5
6
2
7 8 9
12
10
11
13
1
3
4
5
6
2
7 8 9
12
10
11
2032720319
7
8
9
