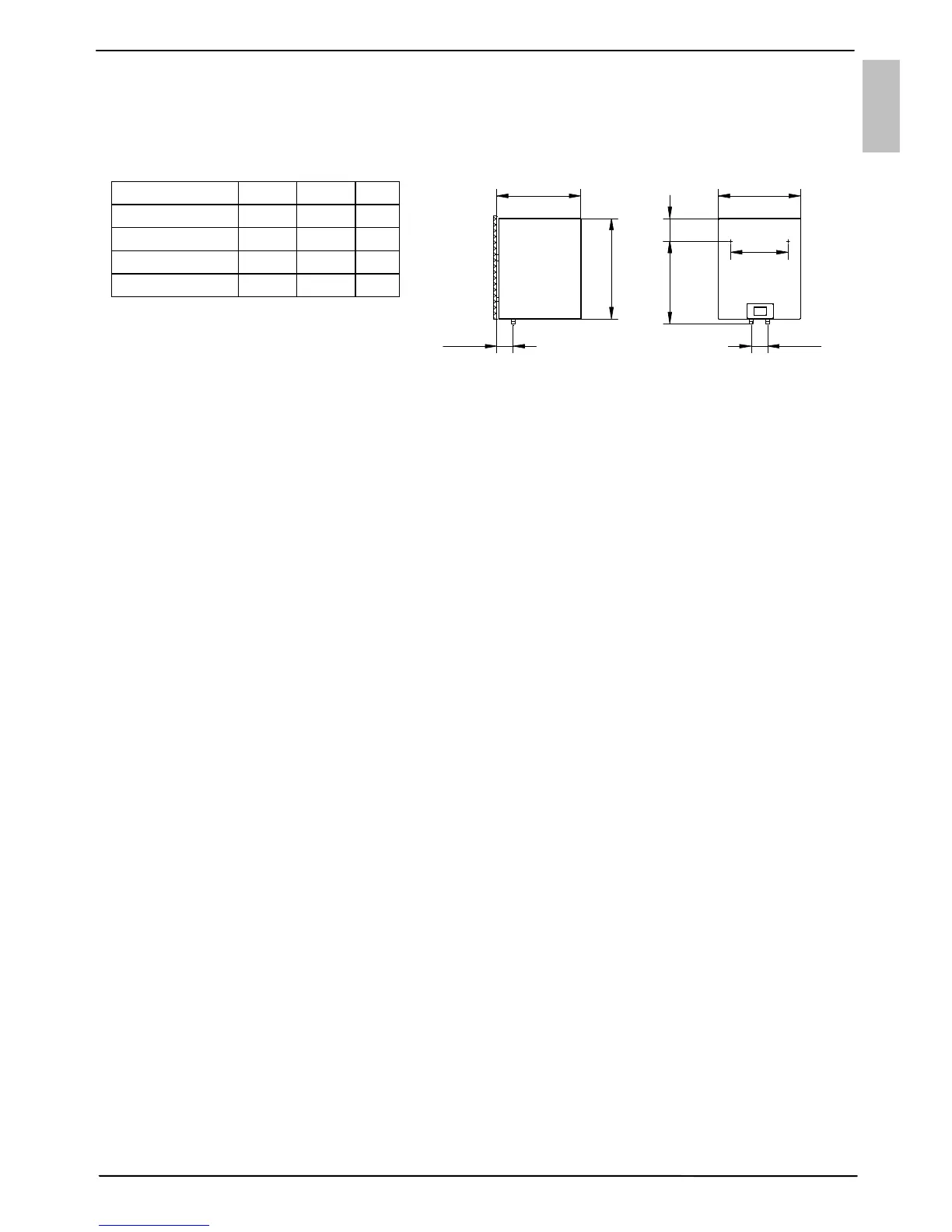

Montážní rozmery aparátu
PŘIPOJENÍ K VODOVODNÍ SÍTI
Přívod a odvod vody jsou na potrubí topného tělesa barevně vyznačeny. Přívod studené
vody je označený modrou barvou, odvod teplé vody červenou barvou. Topné těleso
můžete připojit na vodovodní síť dvěma způsoby. Uzavřený tlakový systém připojení
umožňuje odběr vody na více odběrných místech, otevřený netlakový systém umožňuje
jen jedno odběrné místo. Vzhledem k vybranému systému připojení, musíte zabudovat
také patřičné míchací baterie.
U otevřeného netlakového systému je třeba před topné těleso vestavět nevratný ventil
zabraňující vrácení vody a následné vytékání vody z kotle, pokud v síti dojde voda. U
tohoto systému připojení musíte použít průtokovou míchací baterii. V topném tělese se
kvůli ohřívání objem vody zvětšuje, a to zapříčiňuje kapání z potrubí míchací baterie.
Silným utahováním rukojeti na míchací baterii nelze zabránit kapání vody, můžete však
baterii poškodit. U uzavřeného tlakového systému připojení musíte na odběrných místech
použít tlakové míchací baterie.
Na dotekovou trubku musíte připojit bezpečnostní ventil nebo bezpečnostní zařízení, které
zabraňuje zvýšení tlaku v kotli o více než 0,1 MPa (1 bar) nad nominálním tlakem.
Výtokový otvor na bezpečnostním ventilu musí mít povinně východ do atmosférického
tlaku.
Při ohřívaní vody v topném tělese se tlak vody zvyšuje až k hranici, která je nastavená na
bezpečnostním ventilu. Protože se voda nemůže již vracet do vodovodního potrubí, může
začít tato voda kapat z otvoru bezpečnostního ventilu. Kapající vodu můžete svést do
odpadu přes odchytávající nástavec, který můžete umístit pod bezpečnostní ventil.
Odtoková trubka umístěná pod výpustí bezpečnostního ventilu musí být umístěna v
místnosti kde nemrzne a musí být obrácena směrem dolů.
V případě, že provedena instalace neumožňuje možnost kapající vodu ze zpětného
bezpečnostního ventilu odvést do odtoku, potom se kapání vody vyhnete zabudováním
expanzní nádoby o obsahu 3 I na dotekové trubce bojleru.
Aby bezpečnostní ventil správně fungoval, musíte sami periodicky provádět kontroly –
takovým způsobem odstranite vodní kamen a zkontrolujete, jestli ochranný ventil není
blokovan.
Při kontrole musíte pohybem ručky nebo odšroubováním matky ventilu (závisí na typu
ventilu) otevřít výtek ze zpětného bezpečnostního ventilu. Přitom musí vytéci přes
výtokovou trysku ventilu voda, to znamená, že je ventil bezporuchový.
CS
512
100
A
350
B
C
500
100
