Uzavřený (tlakový) systém Otevřený (průtokový) systém
Legenda:
1 - Bezpečnostní ventil
2 - Zkušební ventil
3 - Nevratný ventil
4 - Redukční ventil
5 - Uzavírací ventil
6 - Zkušební nastavec
7 - Trychtýř s přípojkou na odtok
8 - Expanzivní nádoba
H - Studená voda
T - Teplá voda
Mezi aparát a zpětný bezpečnostní ventil nemontujte uzavírací ventil, protože tím
vyloučíte funkci bezpečnostního ventilu.
Ohřívač můžete přípojit na domovou vodovodní síť bez redukčního ventilu, jestli je tlak ve
síťi nižší než nominální tlak. Jestli tlak ve síťi přesahuje nominální tlak, musíte nutně
vestavit redukční ventil.
Před připojením k elektrické síti musíte aparát nejdříve naplnit vodou. První plnění
provedete tak, že na směšovací baterii otevřete ventil teplé vody. Aparát je naplněn, když
se na odtočné trubce směšovací baterie objeví voda.
PŘIPOJENÍ K ELEKTRICKÉ SÍTI
Před připojením k elektrické síti je zapotřebí do ohřívače zabudovat přípojný vodič, který
má minimální průřez aspoň 1,5 mm
2
(H05VV-F 3G 1,5 mm
2
). Abyste tento úkon mohli
provést, musíte nejdříve z ohřívacího tělesa odšroubovat ochranné víko.
Přípojení ohřívače do elektrické síťi musí probíhat v souladu s standardy
pro elektrické síťí. Mezi ohřívač vody a trvalou instalaci musí být
vestavená připrava pro separaci obou polů z elektrické síťi v souladu s
nacionálními instalačními předpisy.

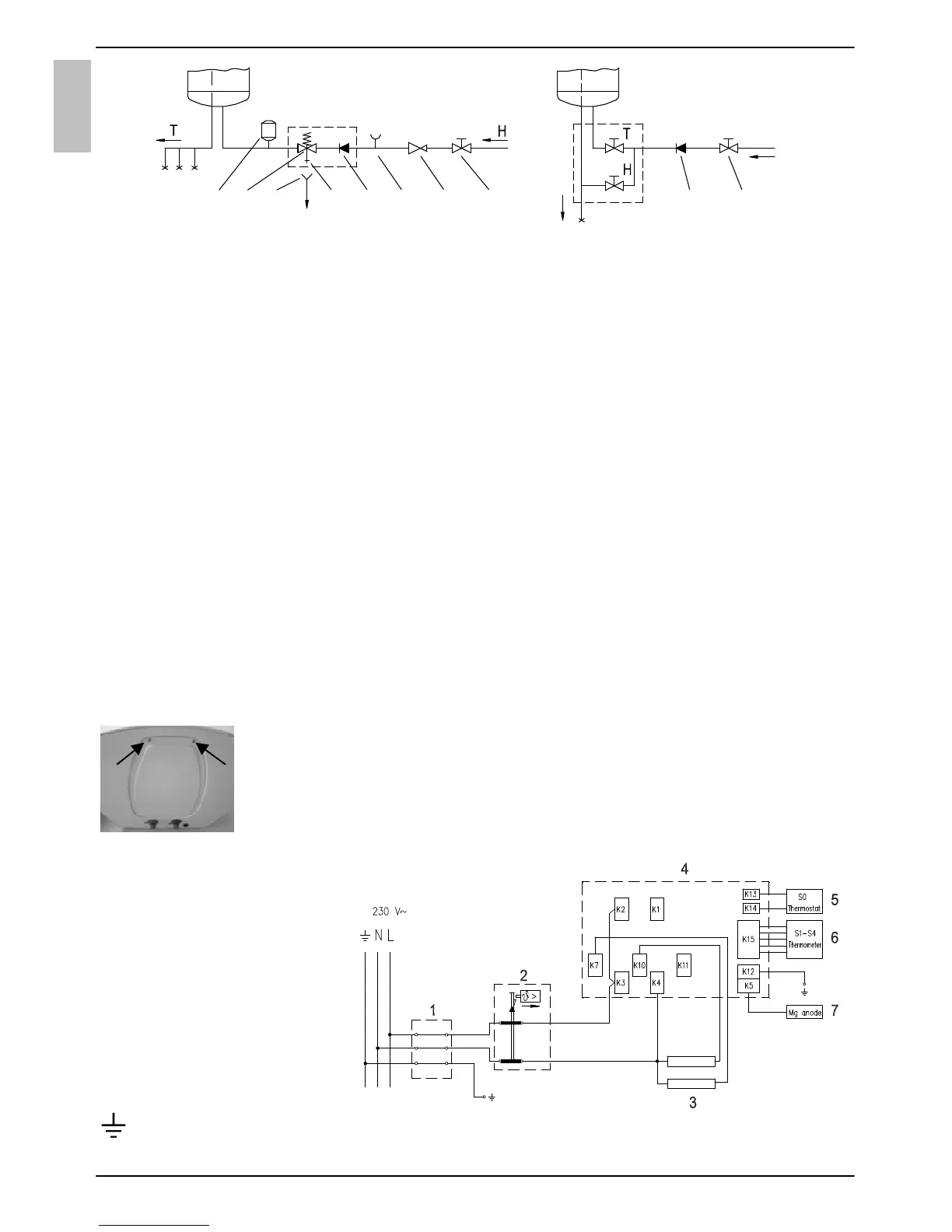

Legenda:
1 - Přípojovací svorka
2 - Dvoupólová tepelná
pojistka
3 - Ohřívací teleso
(2 x 1000 W)
4 - Elektronický regulátor
5 - Detektor termostatu
6 - Detektory teoploměru
7 - Hořčíková anoda
L - Fázový vodič
N - Neutrální vodič
- Ochranný vodič Schéma elektrické přípojky
