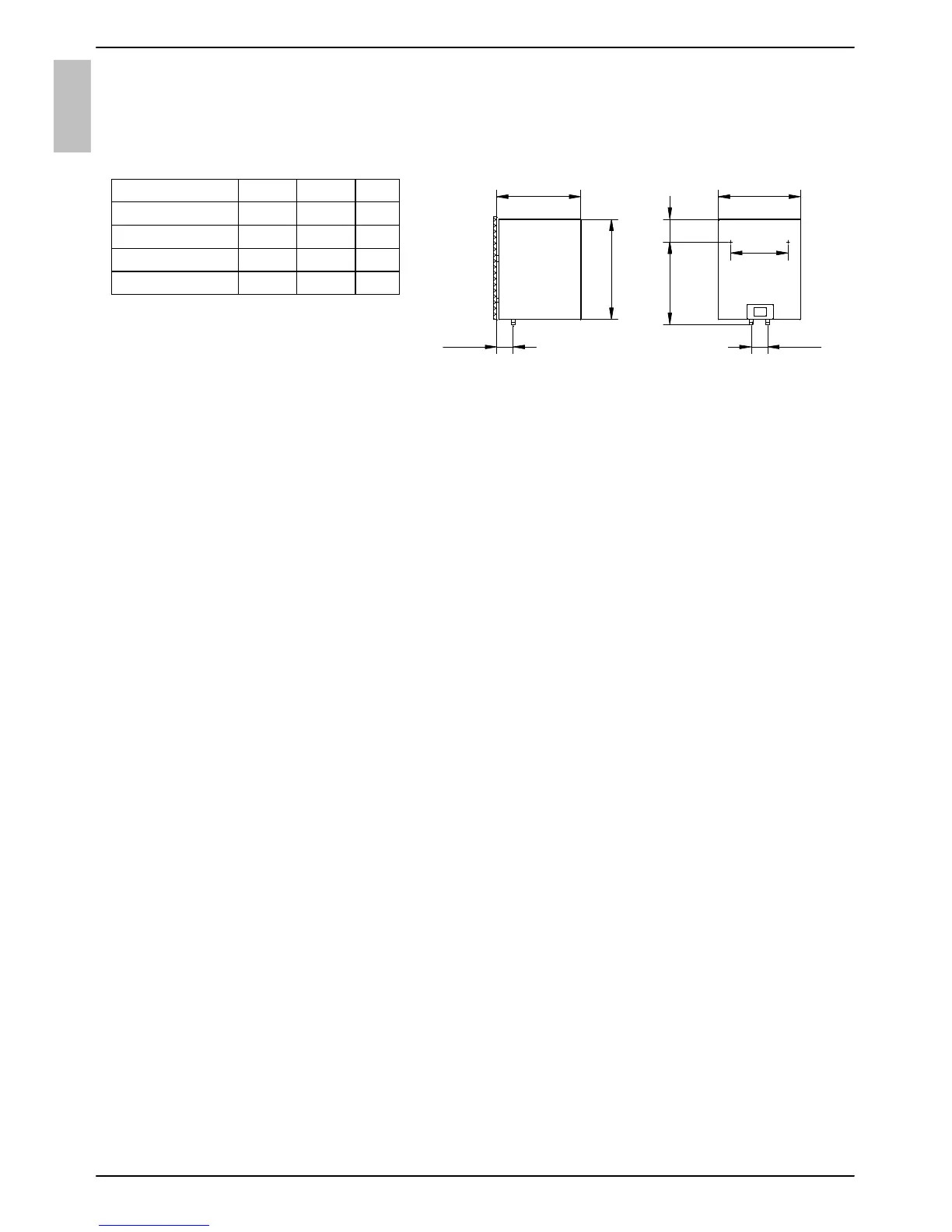

Prípojné a montážne
rozmery ohrievača [mm]
ZAPOJENIE NA VODOVODNÚ SIEŤ
Prívod a odvod vody sú na rúrkach ohrievača farebne vyznačené. Prívod studenej vody je
vyznačený modrou farbou, odvod teplej vody červenou farbou. Ohrievač môžete na
vodovodnú sieť pripojiť dvoma spôsobmi. Zatvorený tlakový systém umožňuje odber vody
na viacerých odberných miestach. Otvorený, netlakový systém umožňuje odber vody len
na jednom odbernom mieste. Vhodné miešacie batérie si musíte zabudovať vzhľadom na
zvolený systém pripojenia.
Pri otvorenom, netlakovom systéme musíte pred ohrievač zabudovať spätný ventil, ktorý
zabraňuje vytekaniu vody z kotla, ak je nedostatok vody v sieti. Pri tomto systéme
pripojenia musíte použiť prietokovú miešaciu batériu. V ohrievači sa objem vody z dôvodu
zohrievania zvyšuje, čo zapríčiňuje kvapkanie vody z rúrky miešacej batérie. Silným
zaťahovaním páky na miešacej batérii kvapkaniu nemôžete zabrániť, ba dokonca môžete
batériu poškodiť.
Pri zatvorenom, tlakovom systéme zapojenia musíte na odberných miestach použiť tlakové
miešacie batérie. Na prívodnú rúru musíte z dôvodu bezpečnosti činnosti zabudovať
bezpečnostný ventil zabraňujúci zvýšeniu tlaku v kotle o viac ako 0,1 MPa (1 bar) nad
nominálnym tlakom. Výpustný otvor na bezpečnostnom ventile musí povinne mať výstup
na atmosférický tlak.
Pri zohrievaní vody v ohrievači sa tlak vody v kotle zvyšuje po hranicu nastavenú v
bezpečnostnom ventile. Keďže je vracanie vody naspäť do vodovodnej siete znemožnené,
môže voda kvapkať z vypúšťacieho otvoru bezpečnostného ventilu. Kvapkajúcu vodu
môžete odviesť do odtoku cez lovný nástavec, ktorý umiestnite pod bezpečnostný ventil.
V prípade, že z vyvedena inštalácia nezajistuje možnosť kvapkajúcu vodu odviesť zo
spätného bezpečnostného ventilu do odtoku, môžete kvapkaniu zabrániť zabudovaním
dilatačnej nádoby s objemom 3 I na prítokovej rúrke ohrievača.
Za účelom správneho fungovania bezpečnostného ventilu a proverenia, či ochranný ventil
nie ni blokovan, musíte samy periodicky vykonávať kontroly. Pri preverovaní musíte
posunom páky alebo uvoľnením matice ventilu (závisí od typu ventilu) otvoriť výtok zo
spätného bezpečnostného ventilu. Pri tom musí výtokovou dýzou ventilu vytiecť voda, čo je
znakom, že ventil je bezchybný.
SK
512
100
A
350
B
C
500
100
