Graco Remi - Hardware and Tools Identification

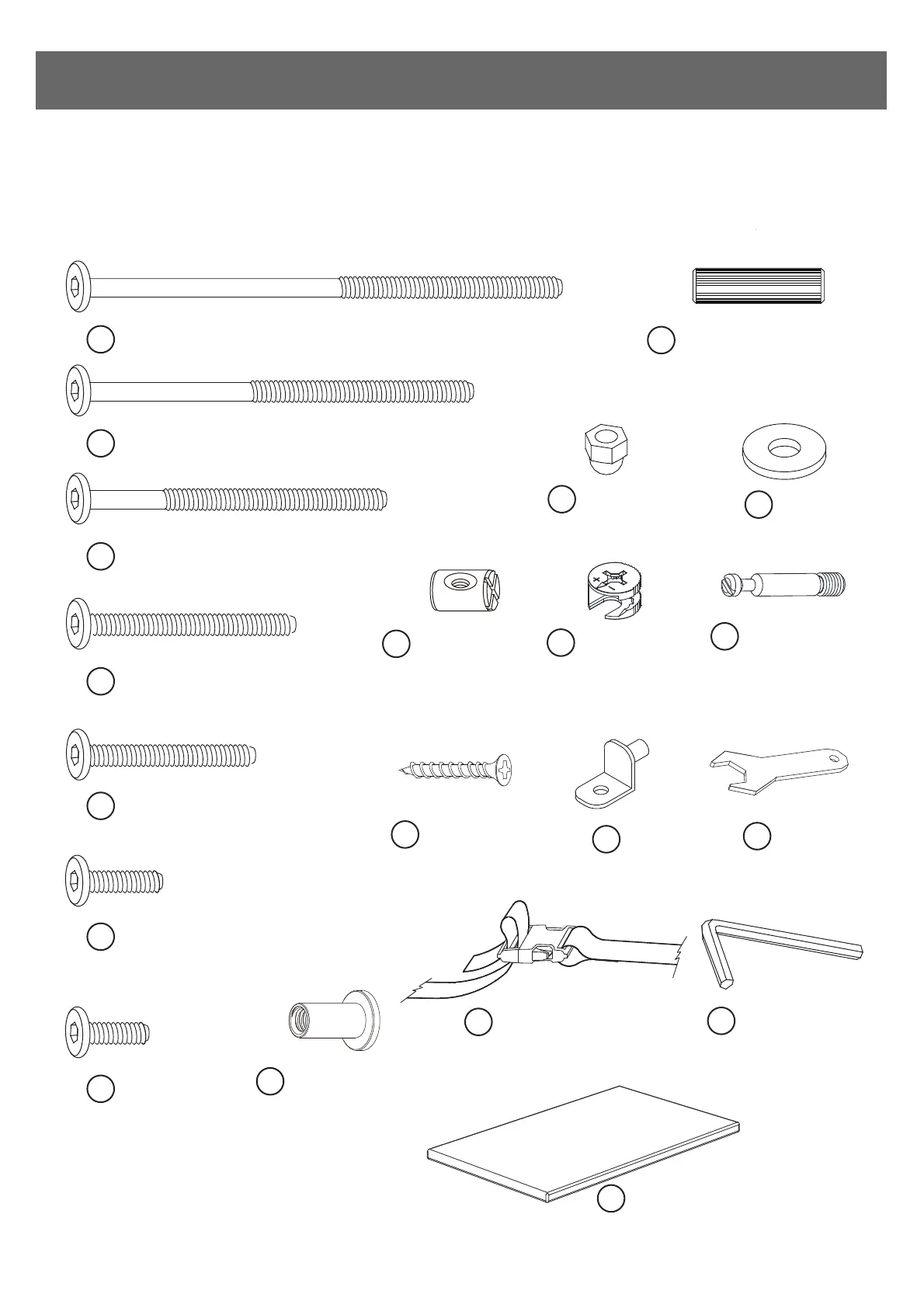

HARDWARE AND TOOL DIAGRAM/QUINCAILLERIE INCLUSE/
HERRAJE Y DIAGRAMA DE HERRAMIENTAS
B BOLTS/PERNOS/BOULON X 2 (1/4” x 3-1/2”)
C BOLTS/PERNOS/BOULON
X 7 (1/4” x 2-3/4”)
I WOODEN DOWEL
Clavija de madera
Manchon en bois
X 22 ( Ø8 X 30)
M SHELF
SUPPORT
X 4
Q
ALLEN WRENCH
Clé Allen
Llave Allen X 2
P SAFETY STRAP
X 1
K
S
WASHER
X 4
J
H
ACORN NUT
Écrous borgnes
X 2
L
O SPANNER
X 1
R CHANGER PAD
Matelas à Langer
Superficie para Cambios X 1
D BOLTS/PERNOS/BOULON
X 17 (1/4” x 2”)
E BOLTS/PERNOS/BOULON
X 8 (1/4” x 1-9/16”)
F BOLTS/PERNOS/BOULON
X 2 (1/4” x 3/4”)
G
BOLTS/
PERNOS/
BOULON
X 19 (1/4” x 5/8”)
N WOOD SCREW
X 32 (4 X 25)
BARREL NUTS/
Écrous À Portée
Cylindrique /
Tuerca Cilíndrica X 2
THIS PRODUCT USES IMPERIAL THREADED HARDWARE/
CE PRODUIT UTILISE LA BOULONNERIE A FILETAGE IMPÉRIAL/
ESTE PRODUCTO UTILIZA LA TORNILLERIA DE ROSCA IMPERIAL
10
Identifying the parts / Identification des pièces / Identificación de piez
A BOLTS/PERNOS/BOULON X 2 (1/4” x 4-5/16”)
Cam Lock/
Verrouillage de
la came/
La leva de bloqueo X 2
Cam Bolt/
Vis de came/
Tornillo de leva x 2
Y
Joint connector nut
Écrous connecteur
de joint
X 2 ( 1/4” X 5/8”)
