12
IOG 5354.00
Rev. 1 September 2018
Instructions for assembly and use • Montage- und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso • Instrukcja Montażu i Obsługi
GB D F RUSE IT
PL
5-HOLE BATHTUB MIXER
WANNENBATTERIE MIT 5 ÖFFNUNGEN • ROBINETTERIE DE BAIGNOIRE 5 TROUS
СМЕСИТЕЛЬ ДЛЯ ВАНН С 5 ОТВЕРСТИЯМИ
GRIFOS DE BAÑERA DE 5 HUECOS • BATTERIA VASCA A 5 FORI
BATERIA WANNOWA 5-CIO OTWOROWA
F
GB
RUS
D

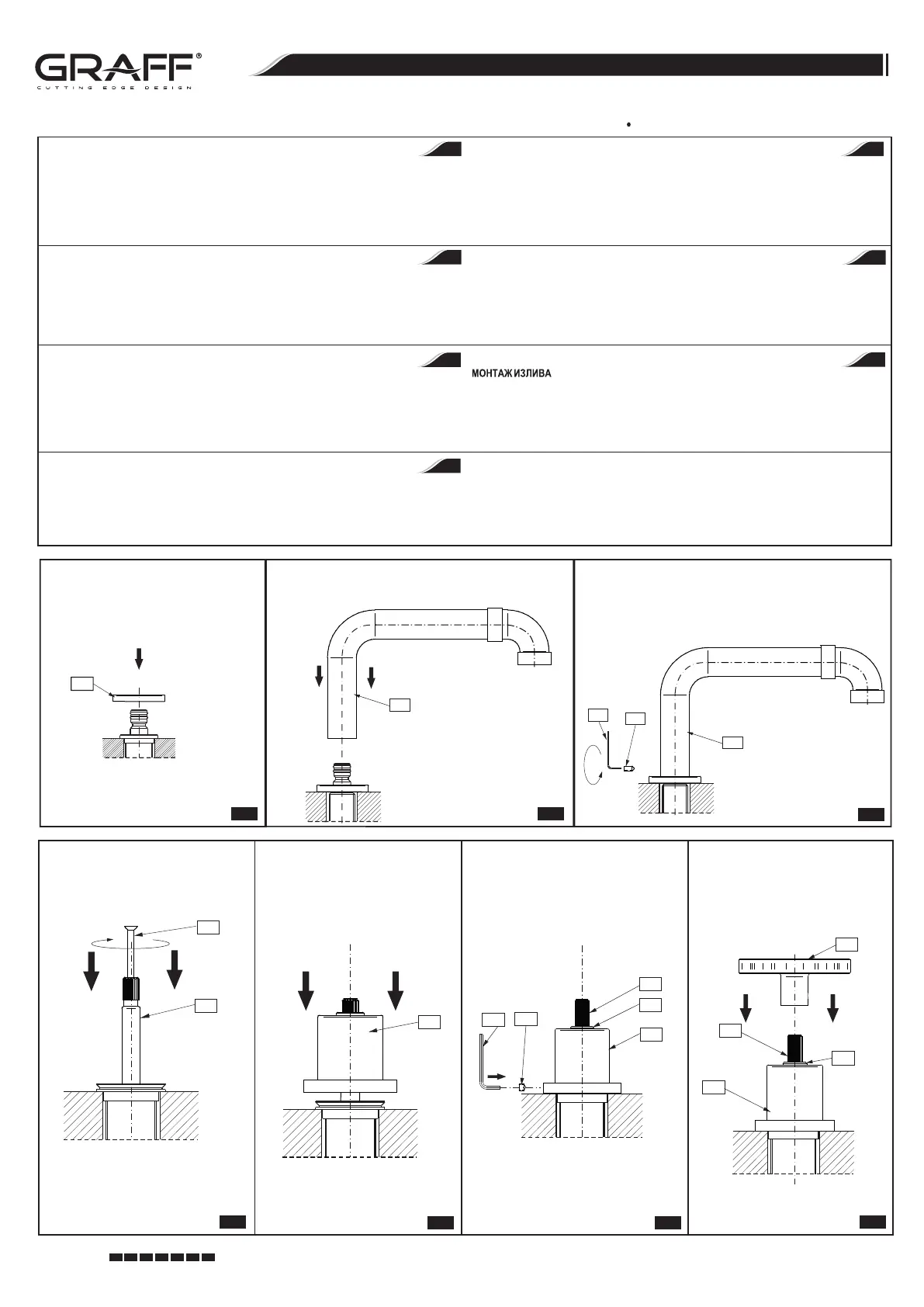

MONTAGE DU BEC DU ROBINET – voir fig.
Insérez par le haut le trèfle du bec du robinet (2) sur le raccord du bec monté (25)
Insérez le bec (1) sur l'extrémité du raccord (25)
En vous servant de la clé (K5), vissez la vis (6)
•
•
•
FAUCET INSTALLATION – see illustration 6.1-6.3
Slide the faucet rosette (2) onto the installed faucet connector (25) from above
Slide the faucet spout (1) onto the faucet connector (25)
Fit the bolt (6) using the key (K5)
•
•
•
AUSLAUFMONTAGE – siehe Bild
Auf den vormontierten Auslaufanschluss (25) die Rosette des Auslaufs (2) von oben aufschieben
Den Auslauf (1) auf den Stutzen des Anschlusses aufsetzen (25)
Mit dem Schlüssel (K5) die Schaftschraube eindrehen (6)
•
•
•
см. рис.
На установленный патрубок излива (25) надвиньте сверху розетку излива (2)
Надвиньте излив (1) на конец патрубка излива (25)
При помощи ключа (K5) ввинтите шуруп (6)
–
•
•
•
6.1-6.3
6.1-6.3
6.1-6.3
E
IT
INSTALACIÓN DEL GRIFO – (consulte la ilustración 6.1-6.3)
Deslice la roseta del grifo (2) en el conector del grifo instalado (25) desde arriba
Deslice el caño del grifo (1) en el conector del grifo (25)
Ajuste el perno (6) con la llave (K5)
•
•
•
MONTAGGIO DELLA BOCCA – vedi fig. 6.1-6.3
Sull'attacco montato della bocca (25) infila dall'alto il rosone della bocca (2)
Infila la bocca (1) sull'estremità dell'attacco della bocca (25)
Usando la chiave (K5) avvita la vite (6)
•
•
•
PL
MONTAŻ WYLEWKI
–
zob. rys. 6.1-6.3
Na zamontowane przyłącze wylewki (25) nasuń od góry rozetę wylewki (2)
Nasuń wylewkę (1) na końcówkę przyłącza wylewki (25)
Używając klucza (K5) wkręć wkręt (6)
•
•
•
6.1
6.2
6.3
2
7.1
7.2
7.3
7.4
14
13
5
K5
4
14
5
3
14
5
6
K5
12
1
1
12
