Grandstream Networks GWN7600 Quick Installation Guide

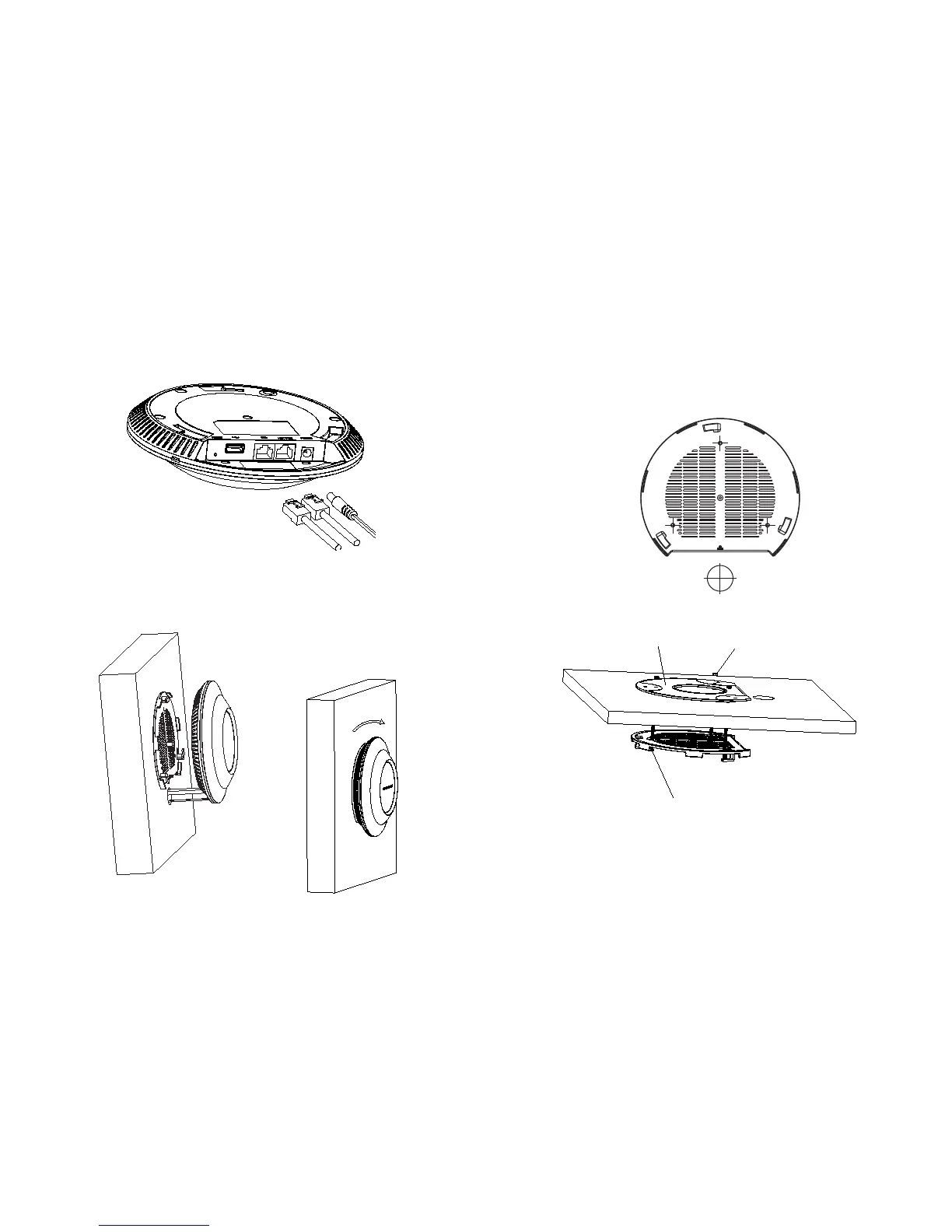

4. Podłączyć kabel zasilania i kabel Ethernet (RJ45) do właściwych portów w urządzeniu
GWN7600.
5. Wyrównać strzałkę na punkcie dostępu GWN7600AP ze strzałką na elemencie
blokującym wspornika montażowego i upewnić się, że urządzenie jest mocno osadzone
na wsporniku.
6. Przekręcić urządzenie GWN w prawo do momentu zablokowania w miejscu i wyrów-
nania z elementem blokującym.
Montaż na sucie
1. Zdjąć płytę sutową.
2. Umieścić płytę mocującą do sutu na środku płyty sutowej i zaznaczyć otwory na
śruby (otwory na śruby o średnicy 5,5 mm, otwór oznaczony krzyżykiem o średnicy
25 mm).
3. Przełożyć śruby przez wspornik montażowy.
Wspornik do montażu sutowego NAKRĘTKA M3
śruba (PM 3 x 50)
4. Podłączyć kabel zasilania i kabel Ethernet (RJ45) do właściwych portów w urządzeniu
GWN7600.
65 66

Grandstream Networks GWN7600 Specifications

General

Brand	Grandstream Networks
Model	GWN7600
Category	Wireless Access Point
Language	English
