Grandstream Networks GXP1760 Quick Start Guide

33 34

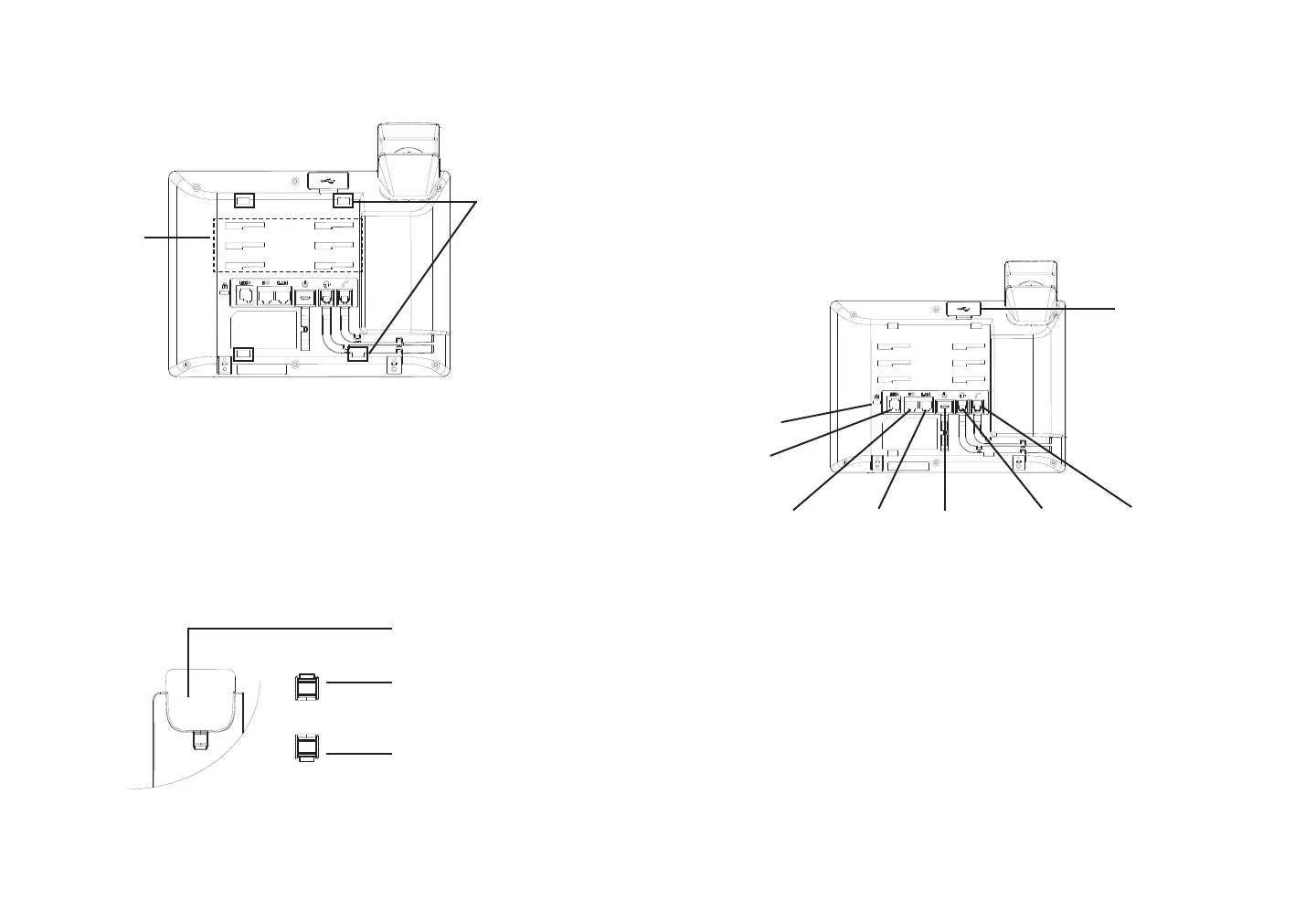

Porta PC Porta LAN Alimentazione
Porta ricevitore
Installazione del telefono (montaggio a parete):
1. Assicura parzialmente il supporto nella posizione desiderata sul muro con le
viti di montaggio
2. Assicura il supporto per il muro allo slot sul retro del telefono.
3. Regola la posizione e stringi le viti quanto necessario
4. Ruotare l’aletta e riposizionarla nell’alloggiamento con l’estensione verso l’alto
in modo da poter sostenere il telefono mentre è montato a parete (si veda la gura
di seguito).
Aletta con estensione
verso l’alto
Supporto del ricevitore
Aletta con estensione
verso il basso
Installazione del telefono (supporto telefono):
Per installare il telefono sul tavolo con il supporto telefono, ssare il supporto alla
base del telefono dove si trova un alloggiamento per tale supporto (parte supe-
riore, parte inferiore).
Per impostare il GXP178x, seguire la seguente procedura:
1. Collegare il ricevitore e il case principale del telefono con il cavo telefonico.
2. Collegare la porta LAN del telefono alla presa RJ-45 di un hub o di un router
(lato LAN del router) usando un cavo ethernet.
3. Collegare il jack dell’alimentatore all’uscita 5V CC sul telefono; collegare
l’alimentatore a una presa elettrica.
4. L’LCD visualizzerà le informazioni relative allo stato dell’apparecchio o
all’aggiornamento del rmware. Prima di continuare, attendere che il display vi-
sualizzi data/ora.
5. Usando il server web del telefono o il menu di congurazione del tastierino
numerico, è possibile inoltre congurare il telefono usando o un IP statico o un
DHCP.
Porta cufa
CCONNESSIONE DEL TELEFONO:
MONTAGGIO TELEFONO:
Porta EHS
Kensington
Porta USB
Slot per
montaggio a
parete
Slot per
supporto
telefono
