GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! Id.-Nr. 0058674 03/2008
7

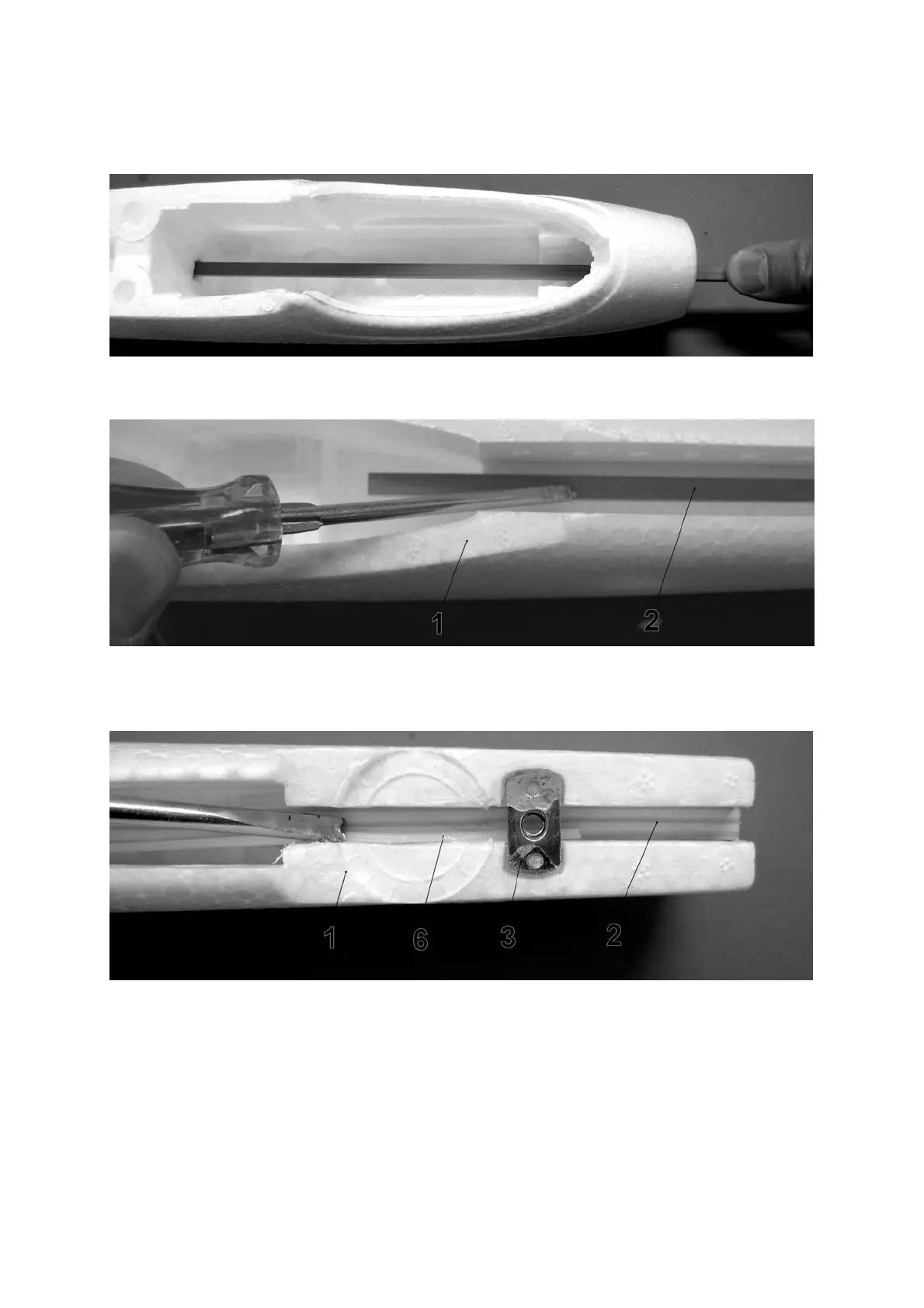

Für die Durchführung der Servokabel am Rumpfboden einen 10x6 mm großen
Durchbruch ausschneiden.
Den Durchbruch mittels Kiefernleiste (2) durchstoßen.
Die Rumpfverstärkung (2) exakt mittig in den Rumpf (1) einkleben und andrücken.
Darauf achten, dass der Rumpf hierbei nicht durchgebogen wird.
Die Spezialmutter (3) mit reichlich Klebstoff aufkleben, dann das auf 440 mm mit dem
Balsamesser abgetrennte Bowdenzugaußenrohr HR (6) einkleben und mit dem
Schraubendreher andrücken. Nach vorne seitlich an die Rumpfverstärkung (2)
ankleben.
