GRE Mango - Page 63

63
MONTAJE DE LAS
CORREAS METÁLICAS
PV1335
PV1335
PV1335
PG
PG
CN
CN
CN
PEU
PEU
TM69
TM69
x1B

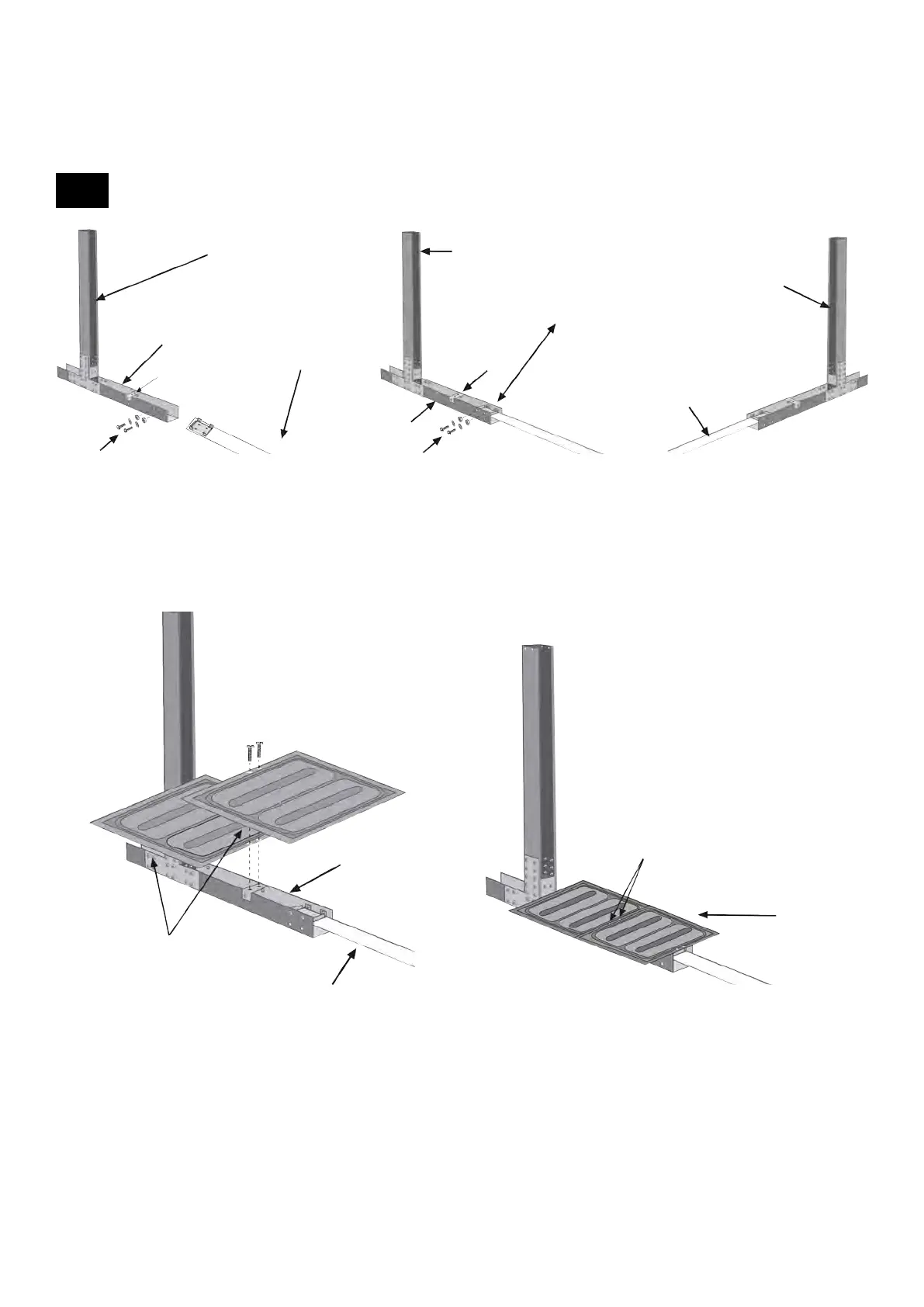

MONTAJE DE LAS CORREAS METÁLICAS (CN) EN LAS COLUMNAS (C)
Atornille la pieza PEU con dos orificios superiores en el centro de la pieza PG.
Atornille el extremo de cada corea (CN) en los dos orificios superiores del extremo de la PG con los cuatro tornillos TM6
y las dos tuercas TM69, bien apretadas. Por último, atornille los otros extremos correspondientes al PG de la columna C
(PV1335).
AP
AP x2
TM640
x2
CN
PG
Coloque la aleta AP de forma que coincidan sus dos orificios con los dos de la pieza PEU (la más cercana a la pieza
PV1335). A continuación, coloque la otra aleta AP y fíjelas con dos tornillos TM640.
