64
x3A
PG
E
*

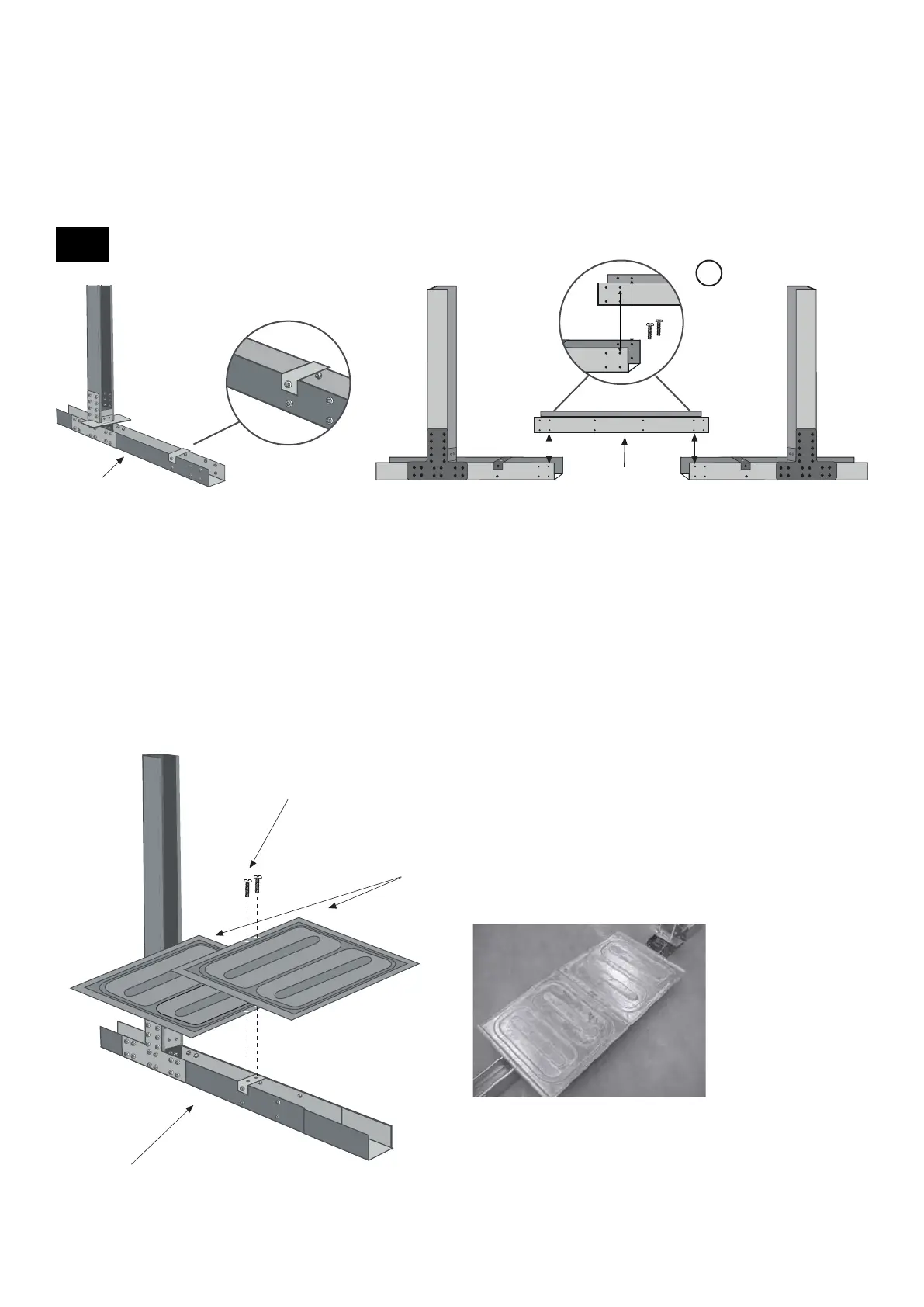

MONTAJE DE LAS TRAVIESAS
Y DE LAS COLUMNAS
AP
TM640
x2
PG
IMPORTANTE:
Colocar en el siguiente orden:
1- Correa metálica (x1A) a lo largo, de tal manera que la correa se apoya en el fondo de la zanja.
2- Situar los otros tres elementos (3B) como se indica en el plano.
• Coger un travesaño de tipo Pieza E y fijarlo al travesaño PG con los tornillos TV.
• Por último, colocar el otro travesaño PG con la columna PV1335 previamente instalada.
NOTA: entre los travesaños PG,
solo hay una barra (pieza E)
Para montar la pieza PG con la pieza E:
Haga coincidir los orificios situados en el extremo de la
pieza PG con los situados en el interior (segunda línea) de
la pieza E.
