83

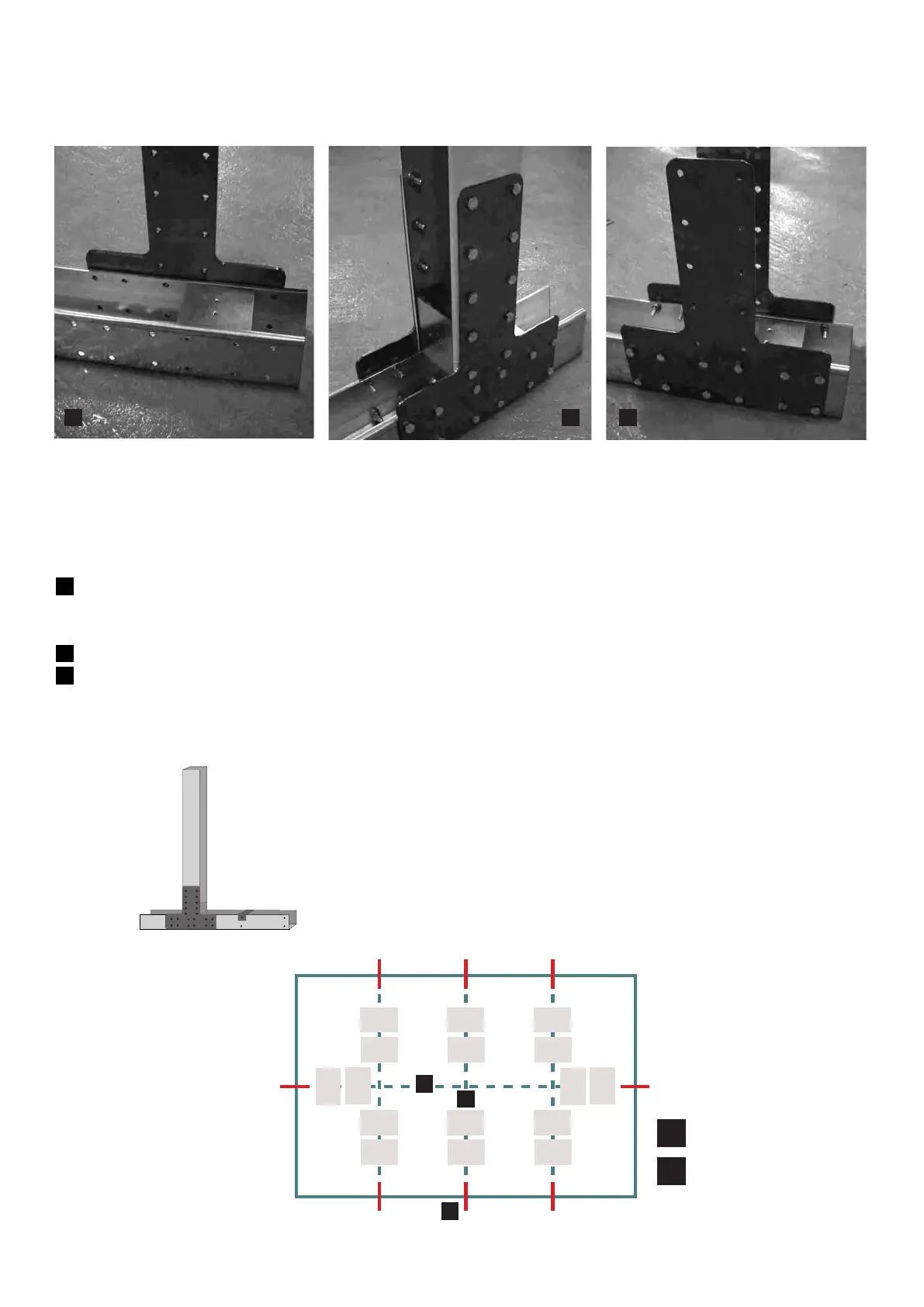

• Montare le 2 colonne con i componenti 1PV1335 + 1 PG + 4 PEAO utilizzando le viti TV.
NOTA: I DADI DEVONO SEMPRE ESSERE POSIZIONATI NELLA PARTE INTERNA. L’INTERA PROCEDURA DEVE
ESSERE EFFETTUATA SU UN TERRENO STABILE E LIVELLATO PRIMA DI SCAVARE LE SCANALATURE. PER
MAGGIORE COMODITA’ E’ IMPORTANTE MONTARE I PEZZI IN UNO SPAZIO AMPIO E LIVELLATO.
1
Posizionare il componente PEU2 in modo che i quattro fori aperti sui lati coincidano con la seconda e la terza linea di
fori del PG (vedi schema 1b) e che il lato con due fori sia posizionato nella parte superiore. Avvitare i TV dopo aver
posizionato i componenti PEAO.
2
Avvitare due componenti PEAO su ciascun lato della traversa PG, utilizzando le viti TV e la chiave n°13.
3
Posizionare l’altro componente PEU2 sulla parte inferiore di PV1335. Fissare la colonna PV1335 alla traversa PG
utilizzando le viti TV attraverso i PEAO.
MONTAGGIO DELLE COLONNE
2 31
1x =
1 PV1335 + 1 PG + 4 PEAO + 2 PEU2 + 1PEU
Colonne
Y
C
Traversa
C
AP
AP
AP
AP
AP
AP
AP
AP
AP
AP
AP
AP
AP AP
AP AP
700cm
Y
B
420cm
YA
