GRE Mango - Page 84

84
MONTAGGIO DELLE CINGHIE
METALLICHE SULLE COLONNE
PV1335
PV1335
PV1335
PG
PG
CN
CN
CN
PEU
PEU
TM69
TM69
x1B

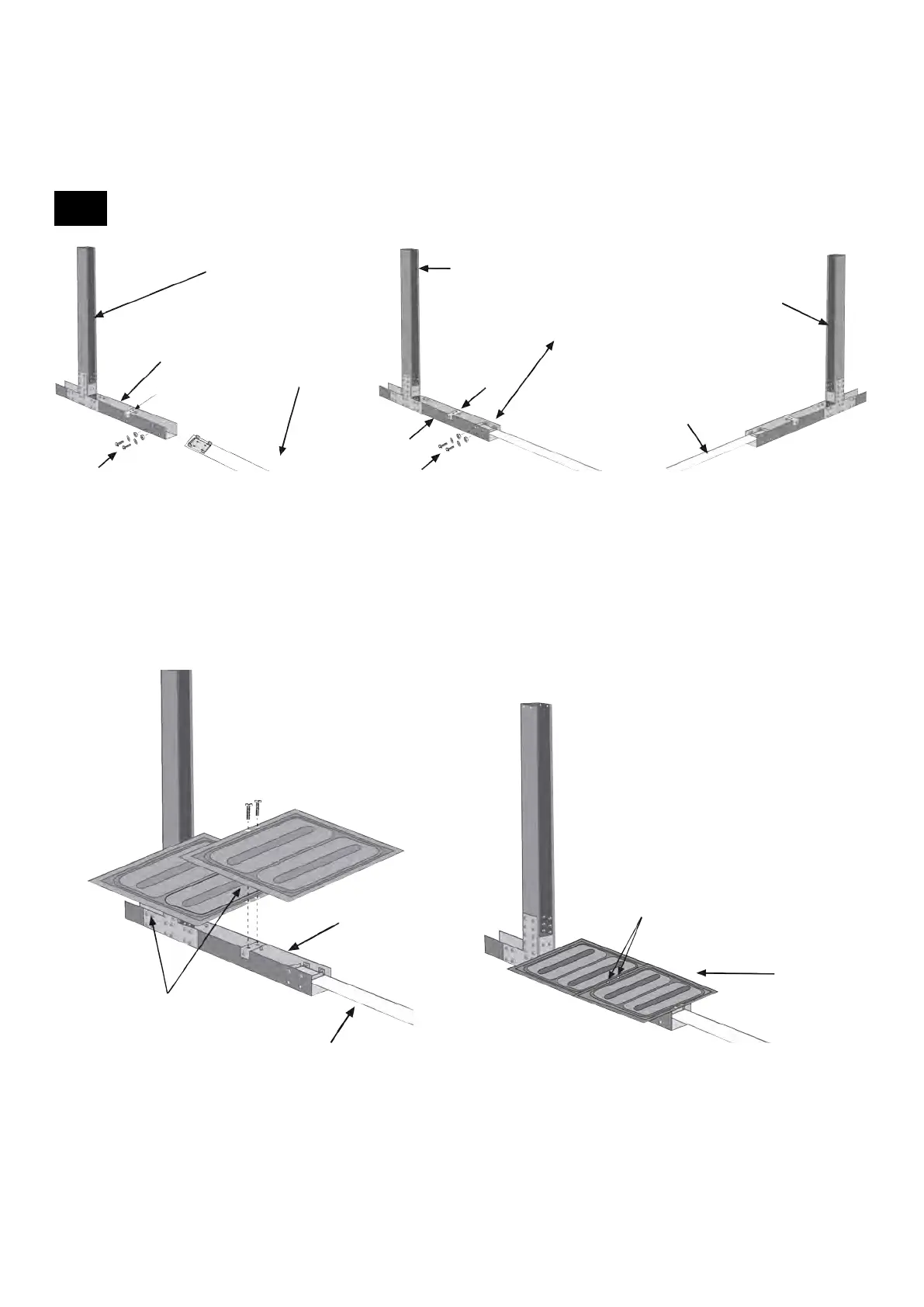

MONTAGGIO DELLE CINGHIE (CN) SULLE COLONNE (C)
• Avvitare i componenti PEU con due fori superiori al centro del componente PG.
• Avvitare l’estremità di ciascuna cinghia (CN) nei due fori superiori posti sull’estremità del PG con le quattro viti TM6
e i due dadi TM69 stringendo bene il tutto.
• Infine, avvitare le altre estremità corrispondenti al PG della colonna C (PV1335).
AP
AP x2
TM640
x2
CN
PG
Posizionare l’aletta AP facendo coincidere i suoi due fori con i due fori del componente PEU e fissarla con le due viti
TM640 (posizionare le alette AP dopo aver introdotto i supporti nella scanalatura preparata in precedenza).
