GRE Mango - Page 91

91
DE METALEN BANDEN AAN DE
STAANDE BALKEN MONTEREN
PV1335
PV1335
PV1335
PG
PG
CN
CN
CN
PEU
PEU
TM69
TM69
x1B

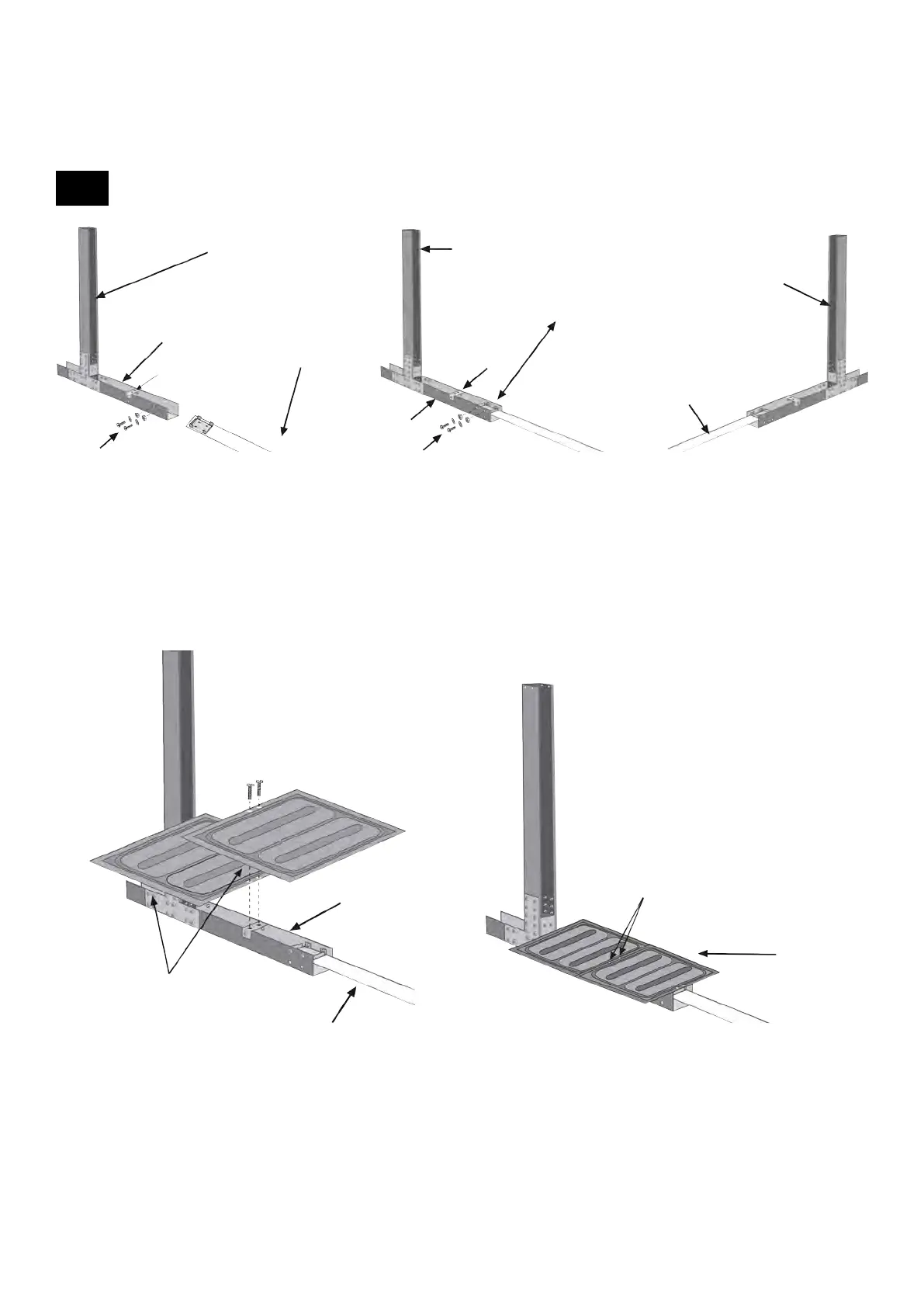

DE METALEN BANDEN (CN) AAN DE STAANDE BALKEN (C) MONTEREN
• Schroef onderdeel PEU met twee bovenste gaten vast aan het midden van onderdeel PG.
• Schroef het uiteinde van de band (CN) vast via de twee bovenste gaten aan het uiteinde van de PG met de vier bouten
TM6 en de twee moeren TM69, en draai ze goed vast.
• Tot slot, schroeft u de andere bijbehorende uiteinden vast aan de PG van staande balk C (PV1335).
AP
AP x2
TM640
x2
CN
PG
Plaats de vleugel AP zodanig dat de twee gaten ervan samenvallen met de twee gaten van onderdeel PEU en zet ze vast
met twee bouten TM640 (plaats de vleugels AP nadat de steunen in de eerder al voorbereide geulen zijn geplaatst).
