MONTEREN VAN
DWARSBALKEN EN
DE STAANDE BALKEN
AP
TM640
x2
PG
BELANGRIJK:
In onderstaande volgorde plaatsen:
1- Metalen riem (x1A) in de lengterichting plaatsen, op zo’n manier dat de riem op de bodem van de greppel steunt.

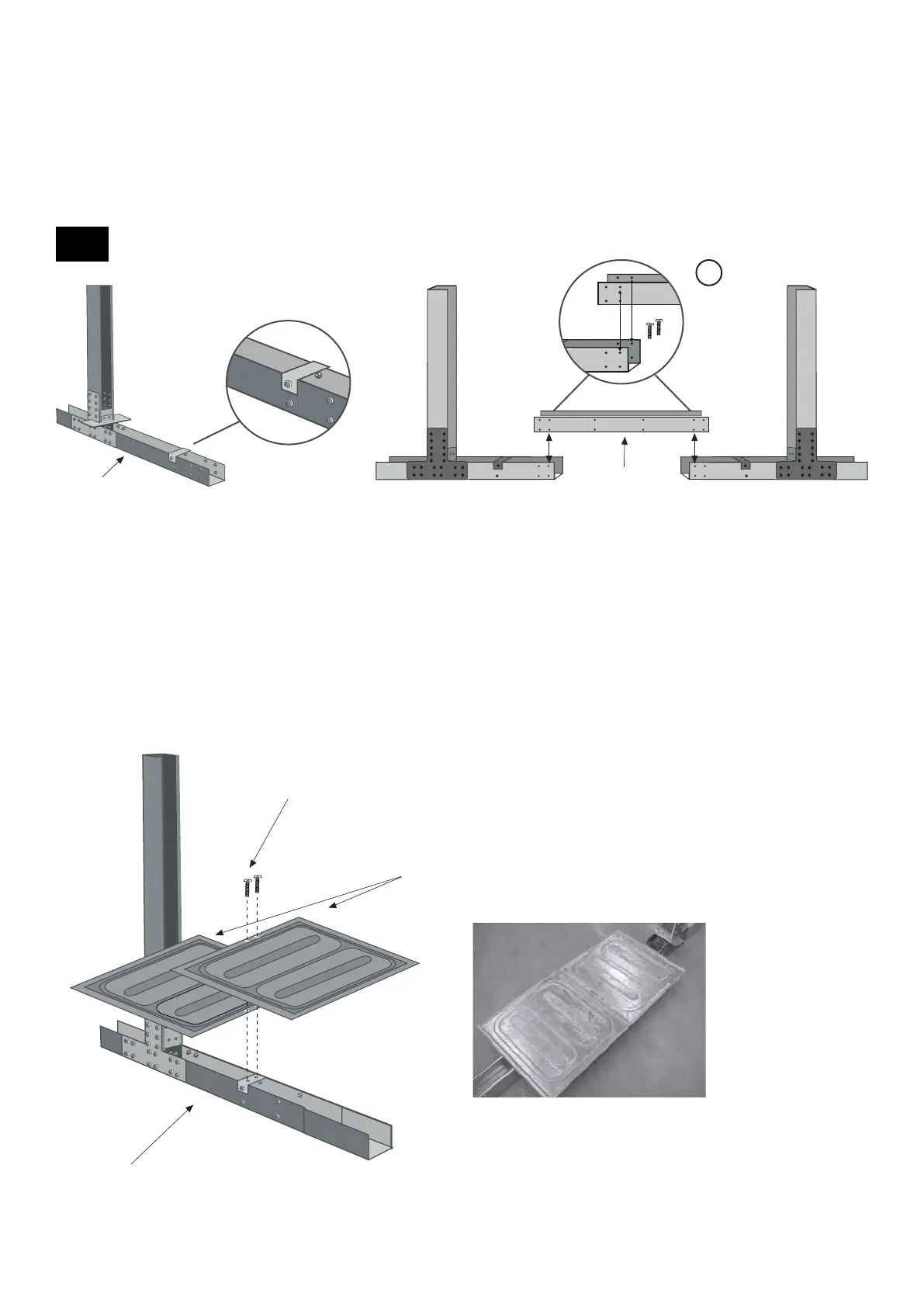

2- Plaats de andere drie elementen (3B) zoals op de tekening te zien is.
• Neem een dwarsbalk van het type Deel E en bevestig het aan de PG-dwarsbalk met de TV-schroeven.
• Plaats tot slot de andere d PG-dwarsbalk aan de eerder geïnstalleerde PV1335-kolom.
LET OP: Tussen de PG-dwarsbalken,
zit slechts één balk (Deel E)
Om deel PG op deel E te monteren:
Zorg dat de gaten aan het uiteinde van het PG-deel
samenvallen met de gaten aan de binnenkant (tweede lijn)
van deel E.
