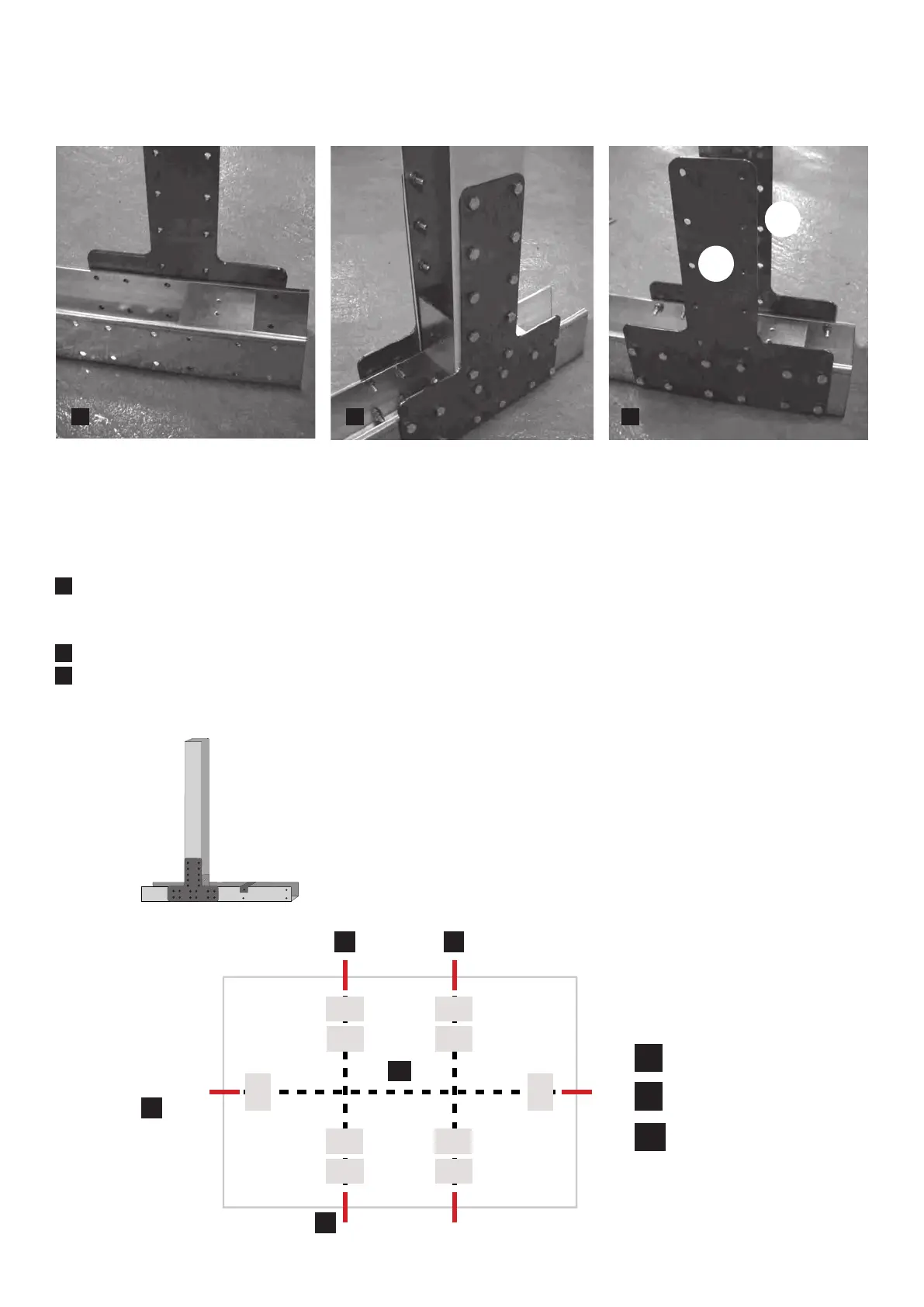

MONTAJE DE LAS COLUMNAS
• Monte las seis columnas con las piezas 1PV1135 + 1 PG + 4PEAO + 2PEU2 + 1PEU con ayuda de los tornillos TV.
NOTA: LAS TUERCAS SE DEBEN SITUAR SIEMPRE EN LA PARTE INTERIOR. TODO ESTE PROCEDIMIENTO
DEBE EFECTUARSE EN UN SUELO FIRME Y NIVELADO ANTES DE CAVAR LAS ZANJAS. PARA QUE RESULTE
MÁS CÓMODO, ES IMPORTANTE MONTAR LAS PIEZAS EN UN ESPACIO AMPLIO Y NIVELADO.
1
Coloque la pieza PEU2 de forma que los cuatro orificios abiertos en los lados coincidan con la segunda y la tercera
línea de orificios del PG y que el lateral donde haya dos orificios resté en la parte superior. Atornille los TV cuando haya
colocado las piezas PEAO.
2
Atornille dos piezas PEAO en cada lado de la traviesa PG, mediante los tornillos TV y la llave nº. 13.
3
Coloque la otra pieza PEU2 sobre la parte inferior de PV1135. Fije la columna PV1135 a la traviesa PG mediante los
tornillos TV a través de los PEAO.
1x =
1 PV1135 + 1 PG + 4 PEAO + 2 PEU2 + 1PEU
Zanjas
Columnas
C.Metalicas
Z
C
CN
334cm
483cm
ZAZA
ZB
CN
C
AP
AP
AP
AP
AP
AP
AP
AP
AP AP
21
x2
x2
3
