MONTAJE DE LAS
CORREAS METÁLICAS

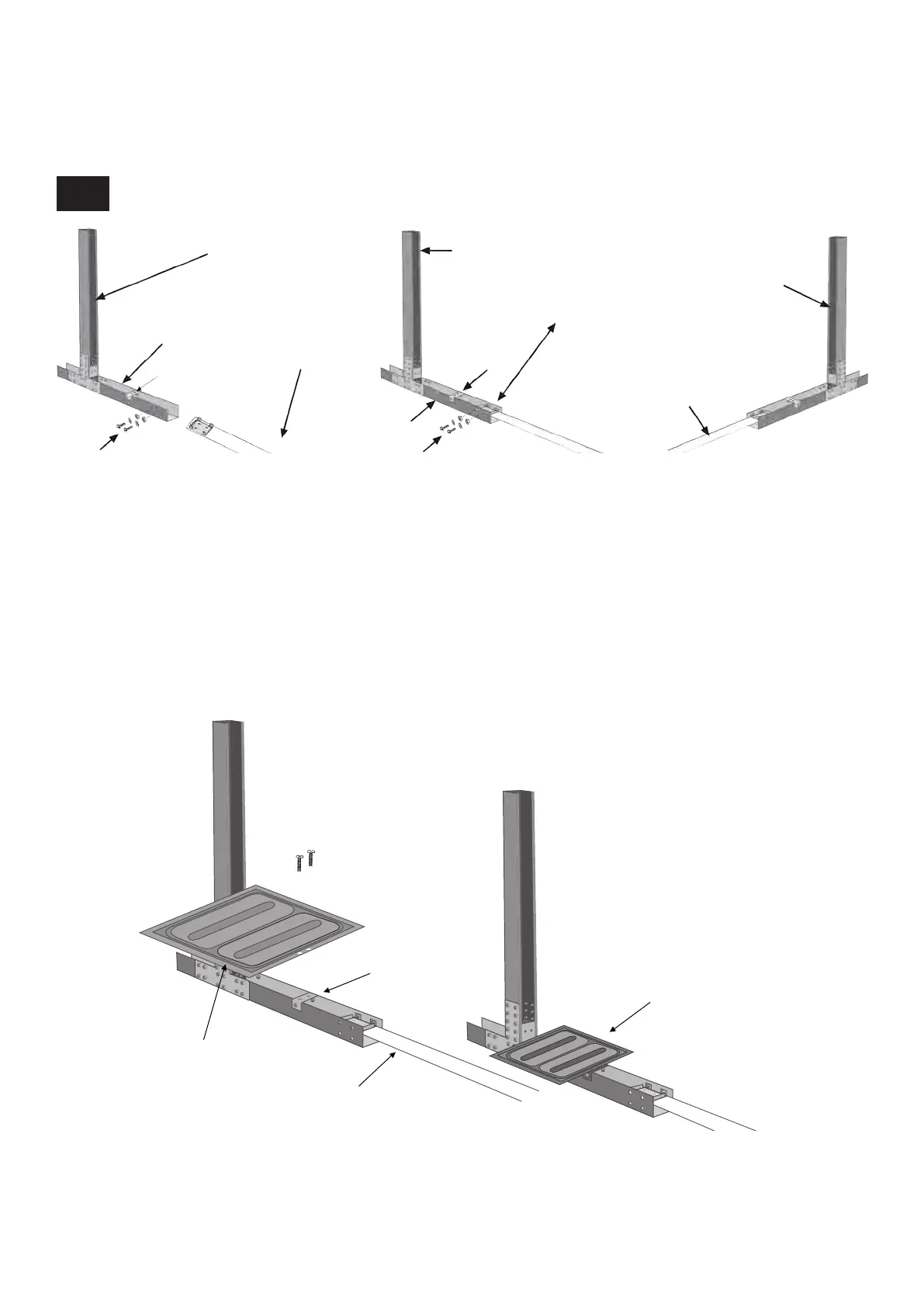

MONTAJE DE LAS CORREAS METÁLICAS (CN) EN LAS COLUMNAS (C)
Atornille la pieza PEU con dos orificios superiores en el centro de la pieza PG.
Atornille el extremo de cada corea (CN) en los dos orificios superiores del extremo de la PG con los cuatro tornillos TM6
y las dos tuercas TM69, bien apretadas. Repita esta operación con todas las correas (CN) según el modelo de la piscina.
Por último, atornille los otros extremos correspondientes al PG de la columna C (PV1135).
Coloque la aleta AP de forma que coincidan sus dos orificios con los dos de la pieza PEU.
PV1135
PG
PG
CN
CN
CN
PEU
PEU
TM69
TM69
x1B
AP
AP
TM640
x2
CN
PG
PV1135
PV1135
IMPORTANTE:
Colocar en el siguiente orden:
1- Correa metálica (x1A) a lo largo, de tal manera que la correa se apoya en el fondo de la zanja.
2- Situar los otros 2 elementos (x2B) como se indica en el plano.
