GRE MARBELLA2 - Page 64

64

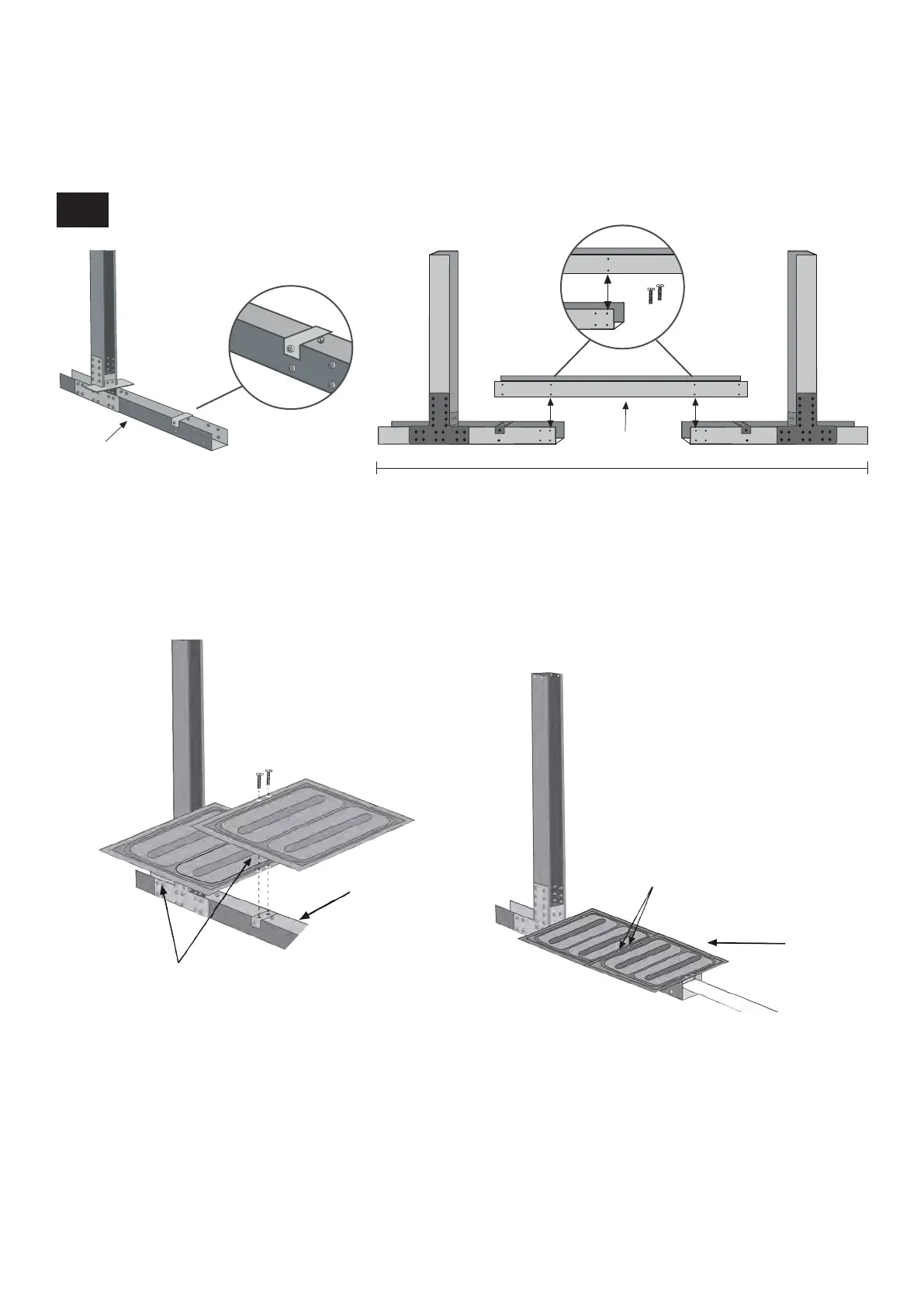

MONTAJE DE LAS TRAVIESAS
Y DE LAS COLUMNAS
• Tome una traviesa de tipo Pieza E y fíjela a la traviesa PG con los tornillos TV.
NOTA: entre las traviesas PG solo hay una traviesa (Pieza E).
Coloque la aleta AP de forma que coincidan sus dos orificios con los dos de la pieza PEU (la más cercana a la pieza
PV1135). A continuación, coloque la otra aleta AP y fíjelas con dos tornillos TM640.
x2A
PG
E
±3280
AP
AP x2
TM640
x2
CN
PG
TM640
x2
