GRE MARBELLA2 - Page 70

70
MONTAGE DES
SANGLES METALLIQUES

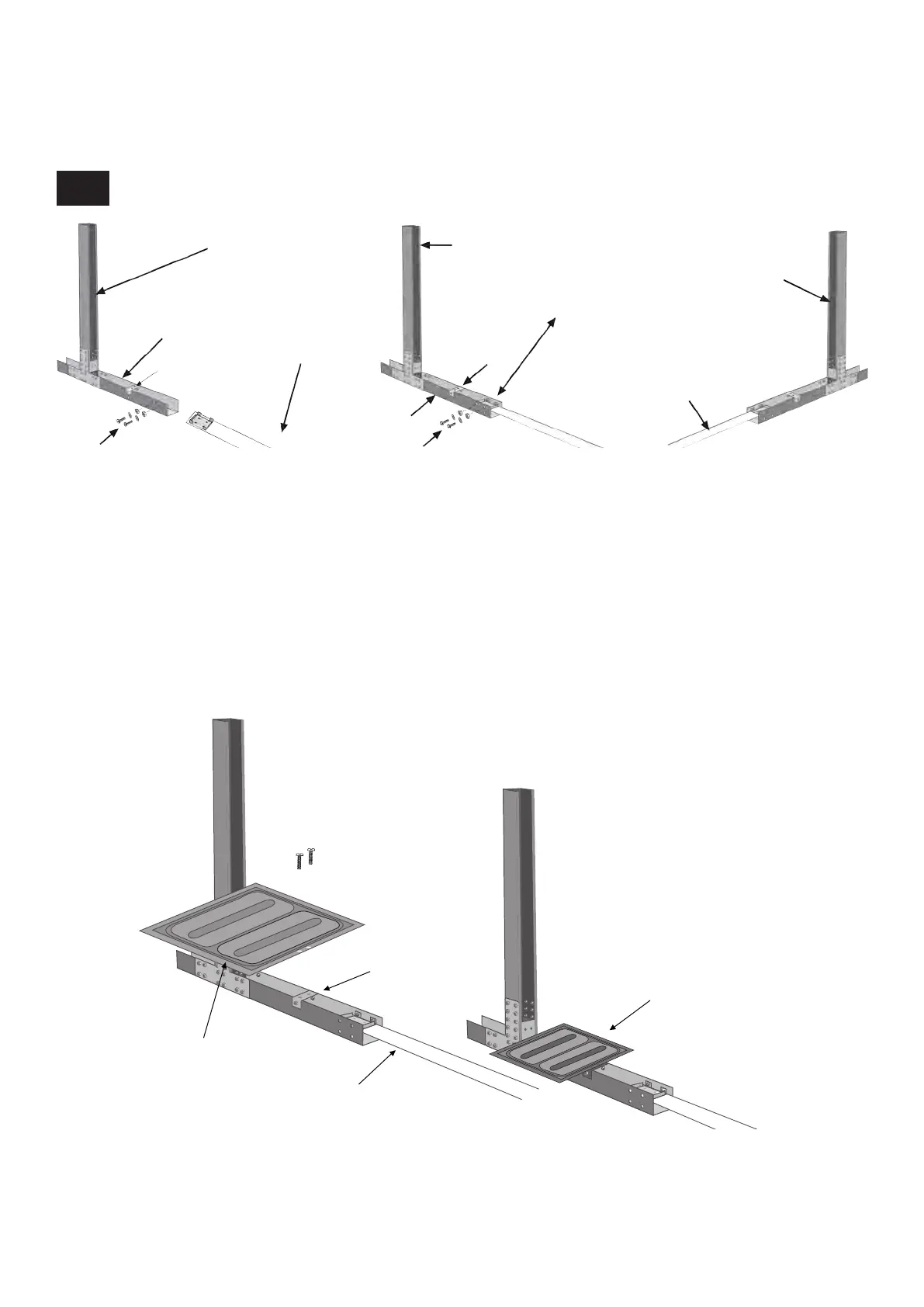

MONTAGE DES SANGLES METALLIQUES (CN) AUX COLONNES (C) :
• Visser la pièce PEU aux deux trous supérieurs au centre de la pièce PG.
• Visser l’extrémité de chaque sangle (CN) aux deux trous supérieurs de l’extrémité de chaque PG avec les 4 vis TM6 et 2
écrous chacune TM69 (bien serrés). Refaire de même pour chaque sangle (CN) suivant le modèle de la piscine.
• Finalement, visser les autres extrémités des sangles à l’extrémité correspondante du PG de la colonne C (PV1135).
Mettre l’Ailette AP en faisant coïncider ses 2 orifices avec les 2 orifices de la pièce PEU.
PG
PG
CN
CN
CN
PEU
PEU
TM69
TM69
x1B
AP
AP
TM640
x2
CN
PG
PV1135
PV1135
PV1135
IMPORTANT:
Positioner dans cet ordre:
1- Sangle Metallique (x1A) sur la longeur, de telle manière que la sangle repose au fond de la tranchée.
2- Positiones les 2 autres (x2B) comme indique sur le plan.
