MONTAGE DES TRAVERSES
ET DES COLONNES

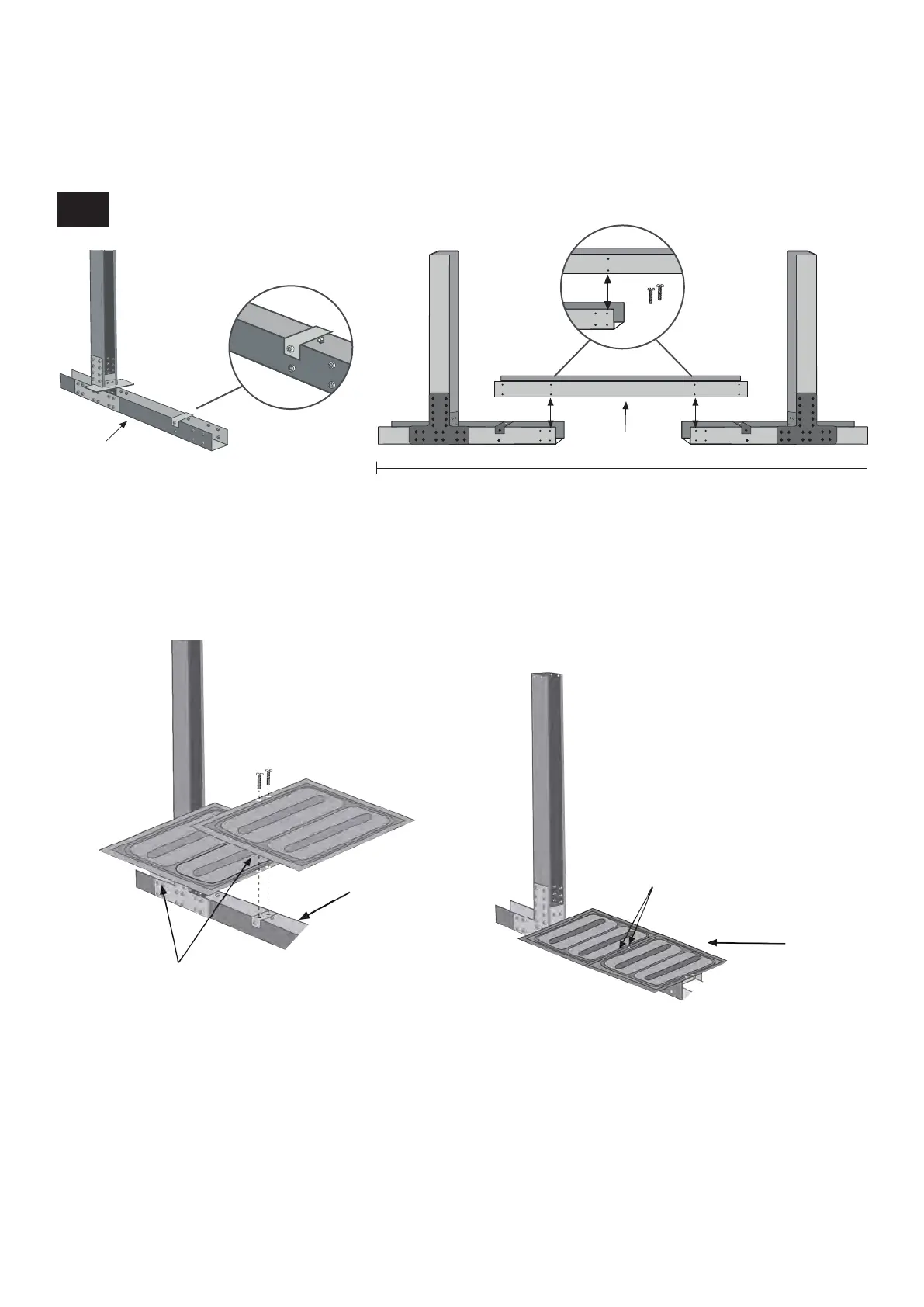

• Prendre une traverse du type Pièce E et la fixer à la traverse PG et les vis TV.
NOTA : parmi les traverses PG, il y a seulement une traverse (Pièce E).
Mettre l’Ailette AP en faisant coïncider ses 2 orifices avec les 2 orifices de la pièce PEU. (la plus proche de la pièce
PV1135) Puis placer l’autre Ailette. AP et les fixer avec 2 vis TM640. (Mettre les ailettes AP, après avoir introduit les
supports montés dand la fosse préparée auparavant).
x2A
PG
E
±3280
AP
AP x2
TM640
x2
CN
PG
TM640
x2
