90

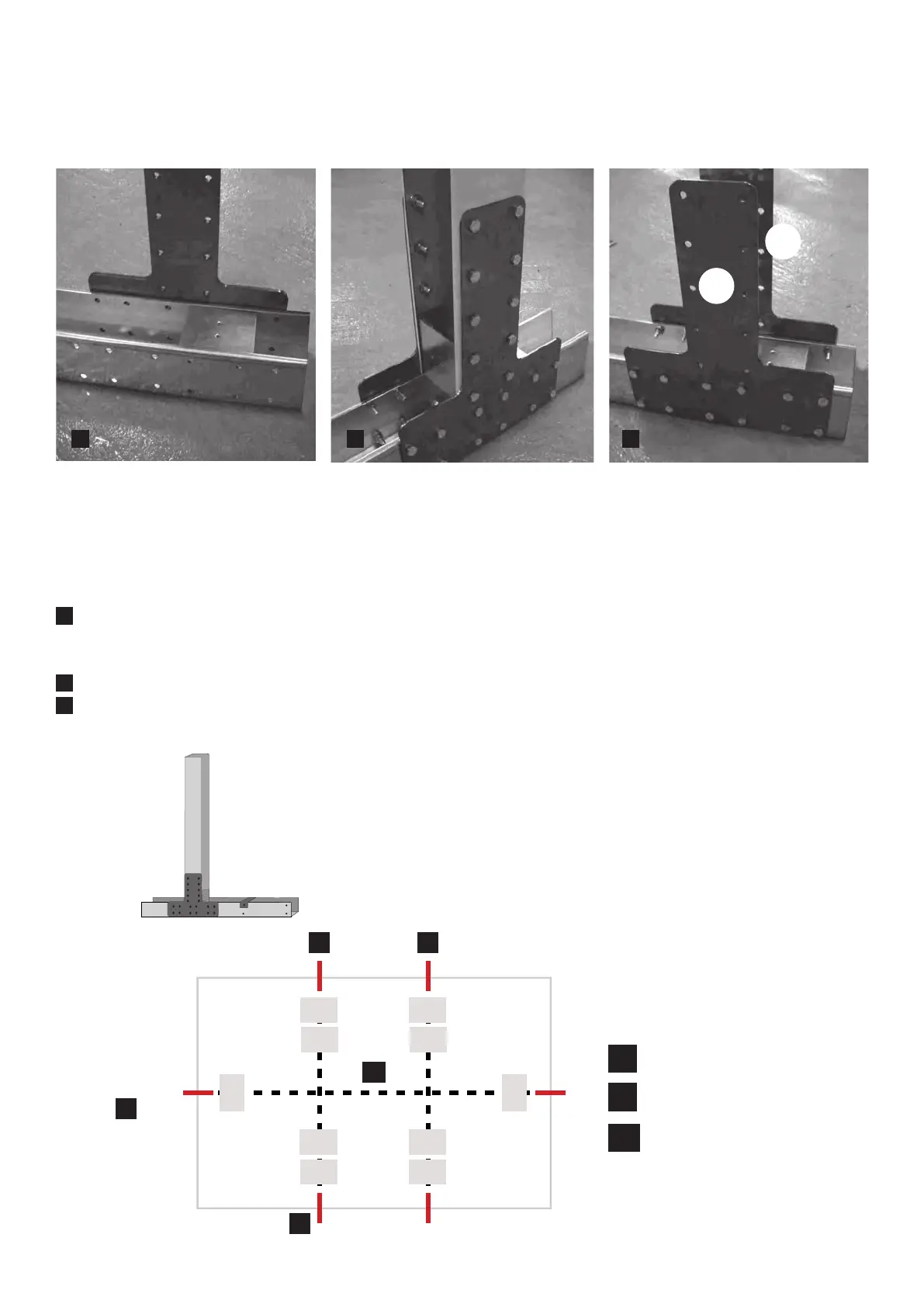

• Monteer de zes staande balken aan de onderdelen 1 PV1135 + 1 PG + 4 PEAO met behulp van de bouten TV.
LET OP: DE MOEREN MOETEN ZICH ALTIJD AAN DE BINNENZIJDE BEVINDEN. DIT HELE PROCES MOET
WORDEN UITGEVOERD OP EEN STEVIGE EN GEËFFENDE ONDERGROND VOORDAT DE GEULEN WORDEN
GEGRAVEN. OM DIT PROCES TE VERGEMAKKELIJKEN, IS HET BELANGRIJK OM DE ONDERDELEN TE
MONTEREN OP EEN PLEK DIE GOED GEËFFEND IS EN RUIMTE BIEDT.
1
Plaats onderdeel PEU2 op die manier dat de vier open gaten aan de zijkanten samenvallen met de tweede en derde
lijn met gaten van de PG (zie schema 1b) en dat de zijde die twee gaten heeft op de bovenzijde past. Schroef de TV’s vast
nadat u de onderdelen PEAO heeft geplaatst.
2
Schroef twee onderdelen PEAO aan weerszijde van dwarsbalk PG, met behulp van de bouten TV en moersleutel nº13.
3
Plaats het andere onderdeel PEU2 op de onderzijde van PV1135. Staander PV1135 via de PEAO vastzetten aan
dwarsbalk PG door middel van de bouten TV.
MONTEREN VAN DE
STAANDE BALKEN
1x =
1 PV1135 + 1 PG + 4 PEAO + 2 PEU2 + 1PEU
Z
C
CN
Geulen
Staande balken
Metalen banden
334cm
483cm
ZAZA
ZB
CN
C
AP
AP
AP
AP
AP
AP
AP
AP
AP AP
21
x2
x2
3
