Plaats de vleugel AP zodanig dat de twee gaten ervan samenvallen met de twee gaten van onderdeel PEU.
DE METALEN BANDEN AAN DE
STAANDE BALKEN MONTEREN

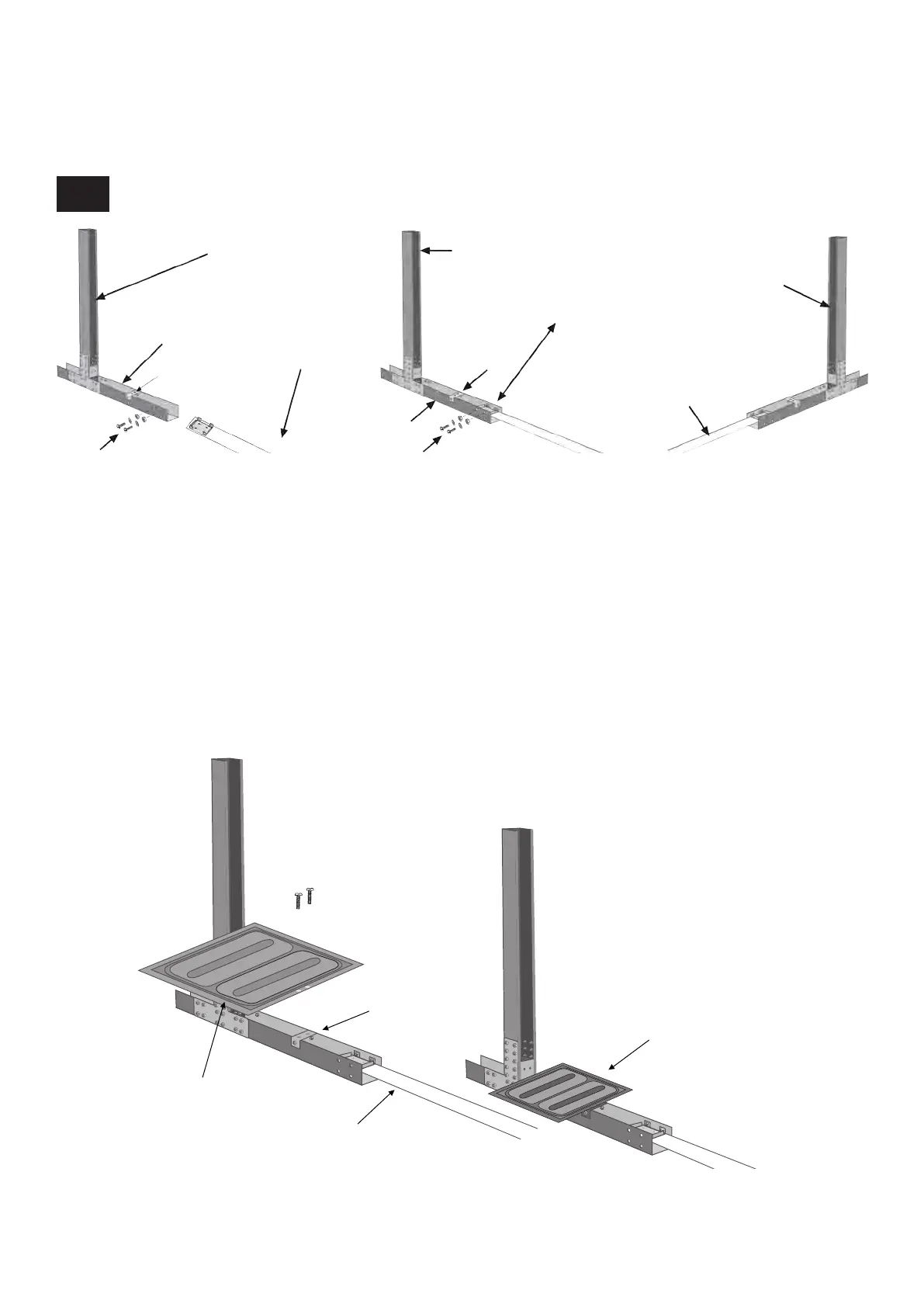

DE METALEN BANDEN (CN) AAN DE STAANDE BALKEN (C) MONTEREN
• Schroef onderdeel PEU met twee bovenste gaten vast aan het midden van onderdeel PG.
• Schroef het uiteinde van de band (CN) vast via de twee bovenste gaten aan het uiteinde van de PG met de vier bouten
TM6 en de twee moeren TM69, en draai ze goed vast. Herhaal deze handeling voor alle banden (CN) afhankelijk van
uw model zwembad.
• Tot slot, schroeft u de andere bijbehorende uiteinden vast aan de PG van staande balk C (PV1135).
PV1135
PG
PG
CN
CN
CN
PEU
PEU
TM69
TM69
x1B
AP
AP
TM640
x2
CN
PG
PV1135
PV1135
BELANGRIJK:
In onderstaande volgorde plaatsen:
1- Metalen riem (x1A) in de lengterichting plaatsen, op zo’n manier dat de riem op de bodem van de greppel steunt.
2- Plaats de andere 2 elementen (x2B) zoals op de tekening te zien is.
