Système DRV multiple de l’onduleur DC
15

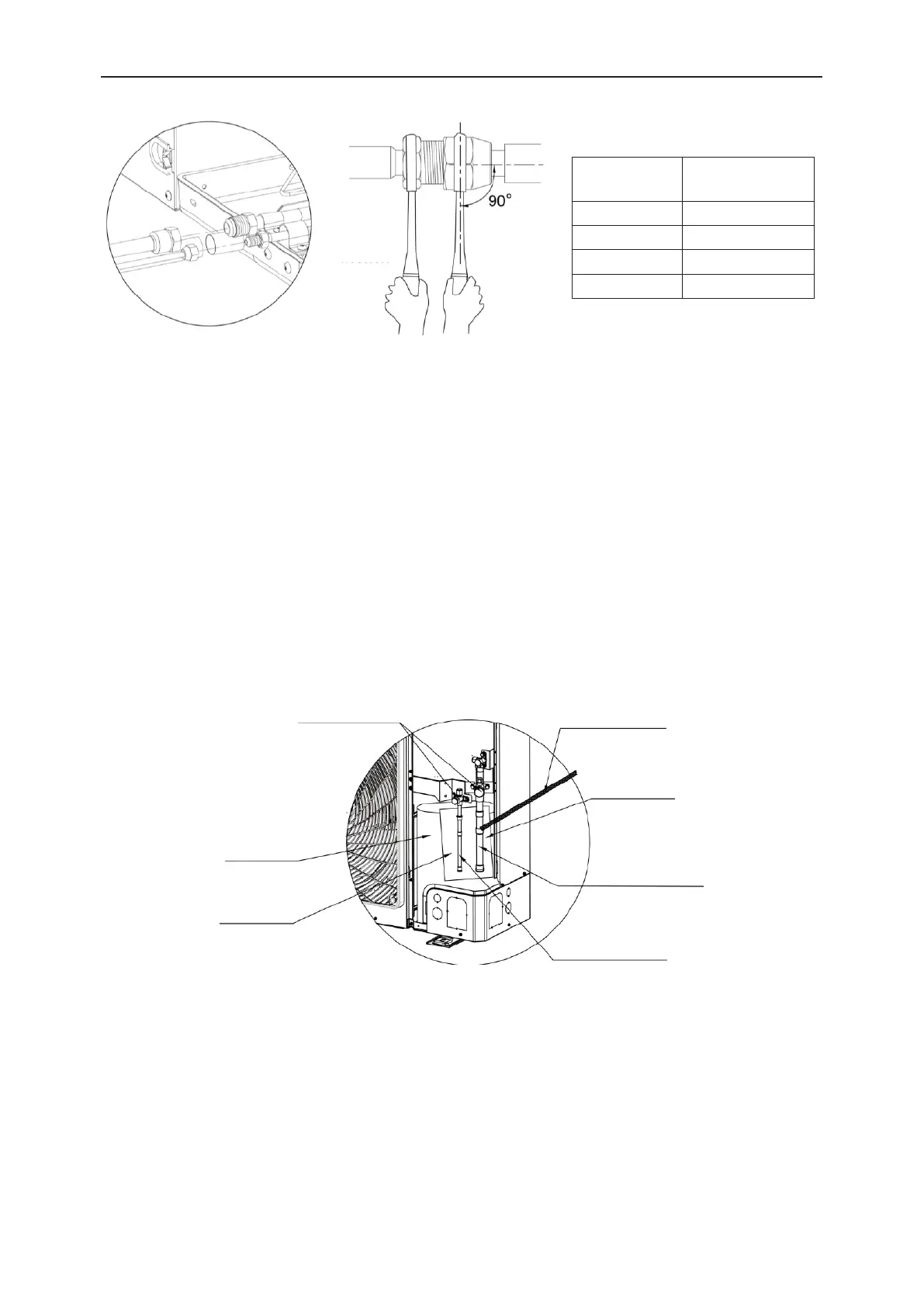

Clé
dynamométrique
Clé plate
Fig. 13 Fig. 14
Dimensions
du tuyau
Couple
de serrage
φ6mm 15 ~ 30 (Nm)
φ9,52mm 35 ~ 40 (Nm)
φ12mm 45 ~ 50 (Nm)
φ16mm 60 ~ 65 (Nm)
4.3.5 Branchement du tuyau extérieur
Aucoursdel’installationtechnique,letuyauderaccordementàl’intérieurdel’unitédoitêtreen-
roulé dans une gaine isolante.
(1) Raccordement du tuyau pour GMV-H224WL/A-X,GMV-224WL/C-X: Comme indiqué dans
les Fig. 15 et Fig. 16, ouvrez le coton d’insonorisation le plus éloigné et placez une barrière
coupe-feu entre le compresseur et le tuyau droit. Utilisez un pistolet de soudure pour des-
souder les tuyaux droits 1 et 2. Posez les tuyaux de raccordement 1 et 2 dans les positions
correspondantespuisétanchéiezlesouverturesavecunebaguettedesoudure.Soudez
d’abord le tuyau de raccordement côté liquide puis celui côté gaz. Au cours de la soudure, il
faututiliserunegazehumidepourenvelopperlesdeuxvannesd’arrêt.Assurez-vousquela
ammenebrûlepaslecotond’insonorisationoud’autrescomposants.
Pistolet de soudure
Vanned’arrêt
Barrière coupe-feu
Barrière
coupe-feu
Tuyau droit 1
Coton
d’insonorisation
Tuyau droit 2
Fig. 15
