Gree GMV-224WL/C-X

Système DRV multiple de l’onduleur DC
17

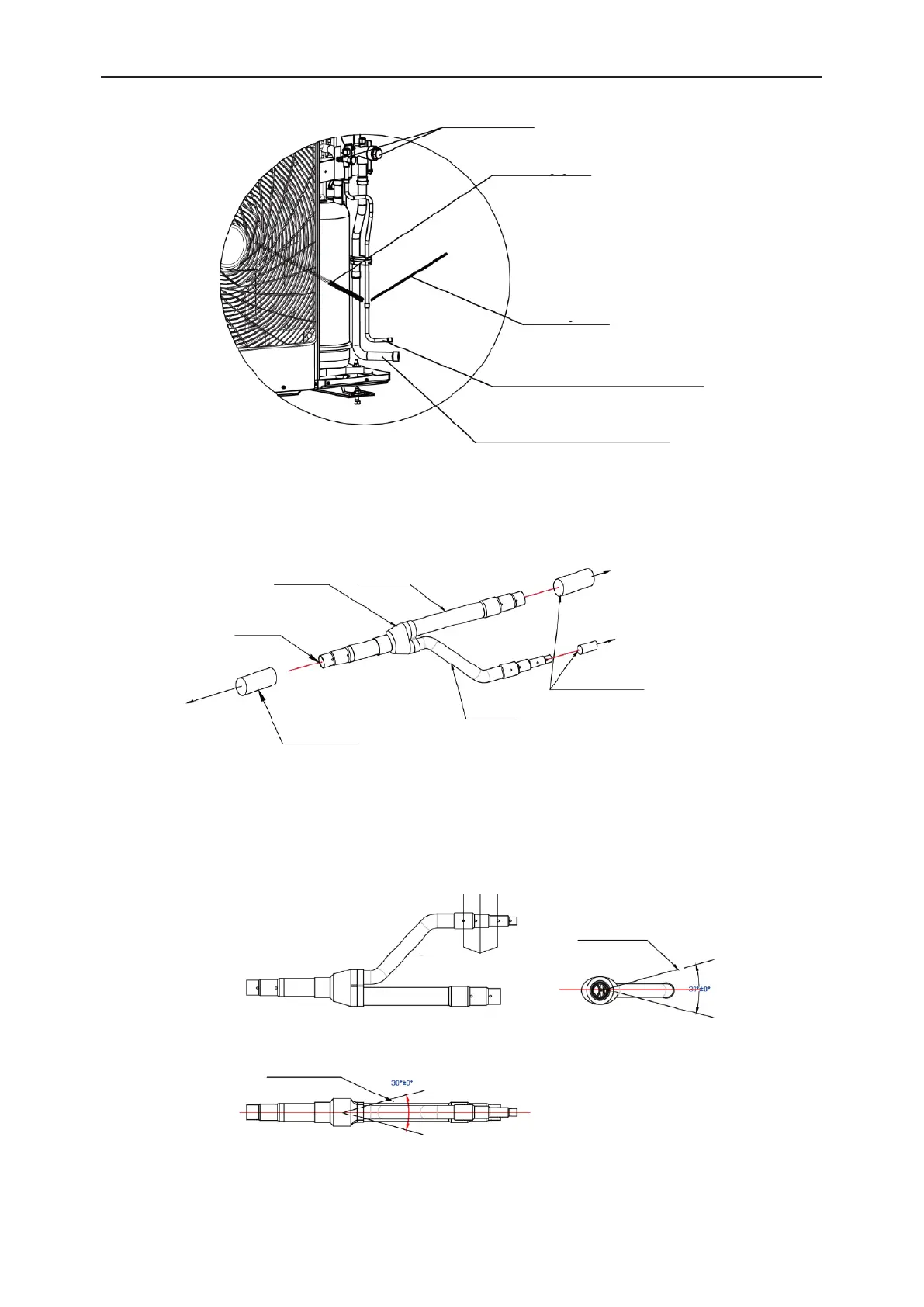

Pistolet de soudure
Baguette de soudure
Vanned’arrêt
Tuyau de raccordement 2
(tuyau de gaz)
Tuyau de raccordement 1
(tuyau de liquide)
Fig. 18
4.3.6 Installation du tuyau de branchement en Y
(1) Tuyau de branchement en Y
Vers d’autres branchements ou UI
Fourni
Fourni
Entrée
Extérieur
Tuyau de branchement en Y
Sortie 2
Sortie 1
Fig. 23
(2) LetuyaudebranchementenYpossèdeplusieurssectionsdetuyaudedifférentestaillesan
de faciliter la connexion avec de nombreux tuyaux en cuivre. Utilisez un coupe-tuyau pour
couper la section de tuyau aux dimensions adéquates, puis retirez les bavures. Voir Fig. 17
(3) LetuyaudebranchementenYdoitêtreposéverticalementouhorizontalement.
±30°
±30°
Couper au milieu
Fig. 24
(4) Lebranchementdoitêtreisoléavecdumatérield’isolationpouvantsupporter120°Couplus.
Lamoussefourniepourlebranchementnedoitpasêtreutiliséecommematérield’isolation.
