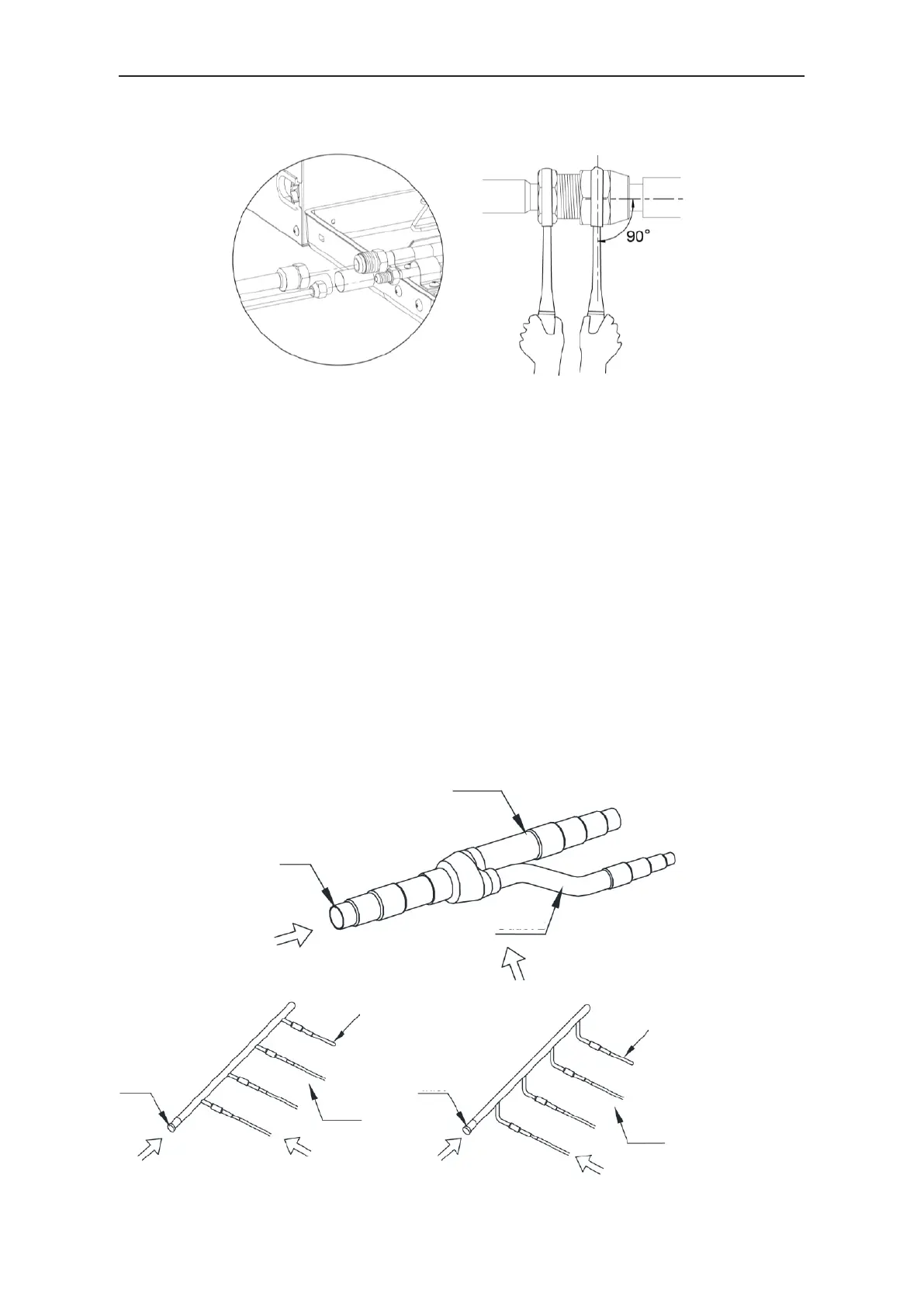

(4) Utilisez une clé dynamométrique pour serrer l’écrou de raccord sur l’unité intérieure.
Voir Fig. 4.3.1.
Clé
dynamométrique
Clé plate
Fig. 4.3.1
1) Alignez l’extrémité évasée du tuyau en cuivre avec le centre du raccord de tuyau.
Serrez l'écrou évasé manuellement.
2) Serrez les écrous évasés à l’aide d’une clé dynamométrique jusqu’à entendre un
« clic ».
3) Utilisez de l’éponge pour envelopper le tuyau de raccordement et les joints sans
isolation thermique, et serrez-la avec du ruban plastique.
4) Un support de montage est nécessaire pour le tuyau de raccordement.
5) L’angle de cintrage du tuyau ne doit pas être trop petit ; sinon vous risquez de le
casser. Le personnel d’installation doit utiliser une cintreuse de tuyaux pour plier ces
derniers.
6) Ne forcez pas la torsion du joint du tuyau, sinon vous risquez d’endommager le ca-
pillaire ou d’autres tuyaux et de provoquer une fuite de réfrigérant.
4.3.2 Collecteur
(1) Collecteur en Y, voir Fig. 4.3.2(a). Collecteur en T, voir Fig. 4.3.2(b).
Sortie 1
Sortie 2
Entrée
Vue A
Vue B
Fig. 4.3.2(a)
Sortie
Sortie
Entrée
Entrée
Étanchéiez le branchement
qui n'est pas utilisé
Étanchéiez le branchement
qui n'est pas utilisé
Vue A
Vue A
Vue B
Vue B
Côté gaz Côté liquide
Fig. 4.3.2(b)
