GMV DC Inverter VRF
43
Communication entre les UI
UI nº 1 UI nº 2 UI nº n
Passerelle
La passerelle est disponible
lorsque la commande centrale
est nécessaire
Commande laire
UI
UI suivante
Raccordez au dernier
module esclave
UE 3 (unité esclave) UE 2 (unité esclave) UE 1 (unité maîtresse)
UI
Résistance de communi-
cation correspondante
Préc. UI

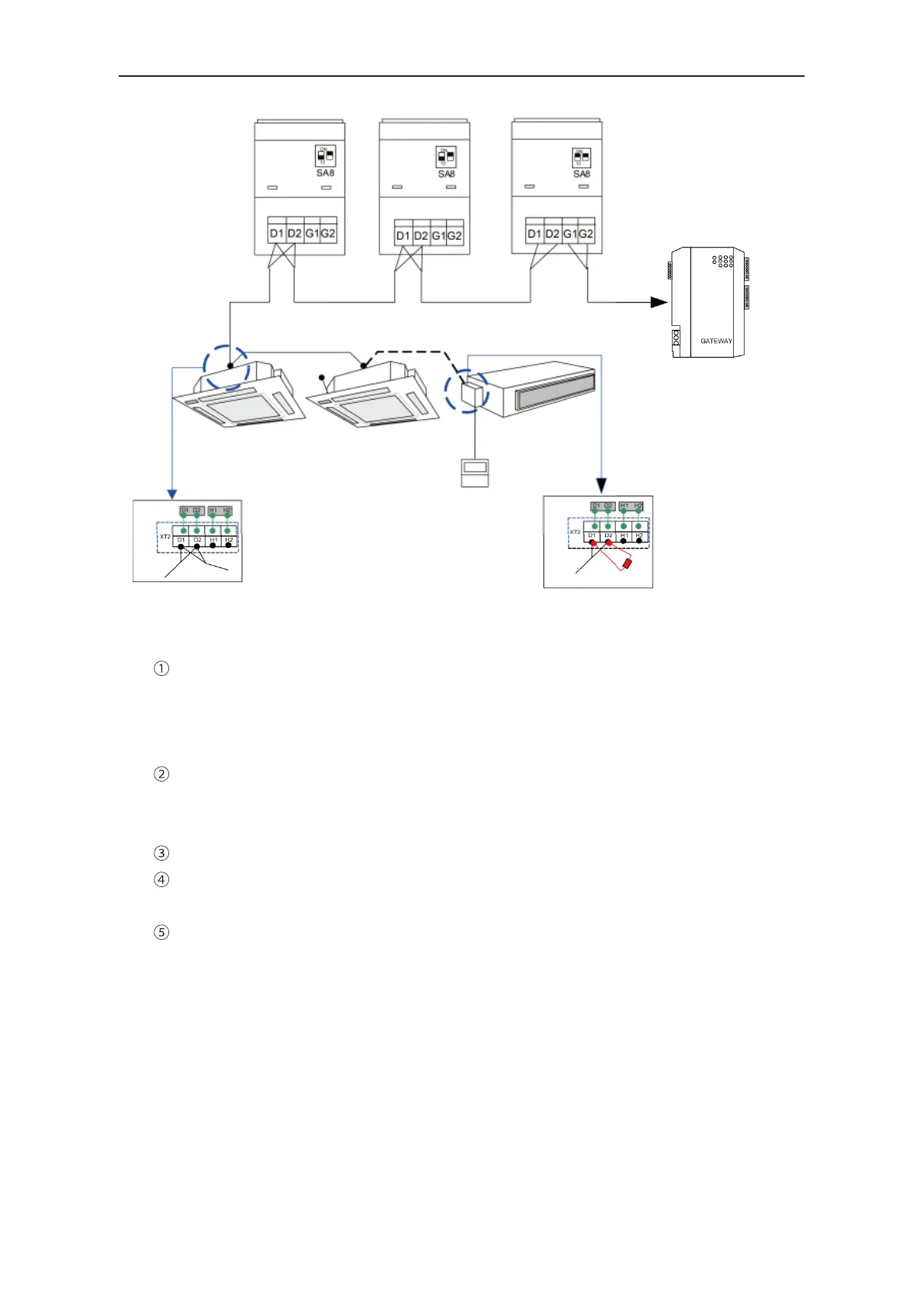

Fig. 4.7.2 Raccordement d’unités modulaires
Remarque :
Pour des unités extérieures modulaires, en présence de multiples modules extérieurs,
l’unité maîtresse doit être le premier module extérieur sur le câble de communication
et ne doit pas être raccordée à l’UI (l’unité maîtresse est dénie par SA8 du panneau
principal extérieur).
Pour des unités extérieures modulaires, en présence de multiples modules extérieurs,
les unités intérieures doivent être raccordées au dernier module esclave de l’UE (le
module esclave est déni par SA8 du panneau principal extérieur).
Les câbles de communication et d’alimentation doivent être séparés.
Le câble de communication doit être d’une longueur correcte. Aucune rallonge n'est
autorisée.
Les UI doivent être raccordées en série. La dernière UI doit être raccordées à la résis-
tance de communication correspondante (fournie dans la liste des pièces de rechange
de l’UE).
