Gree GMV-280WM/E1-X

GMV DC Inverter VRF
46
Remarque :
Il est possible d’utiliser simultanément la commande laire et la carte de réception à
distance.
En cas d’utilisation de la carte de réception à distance, veuillez utiliser la télécom-
mande simultanément.

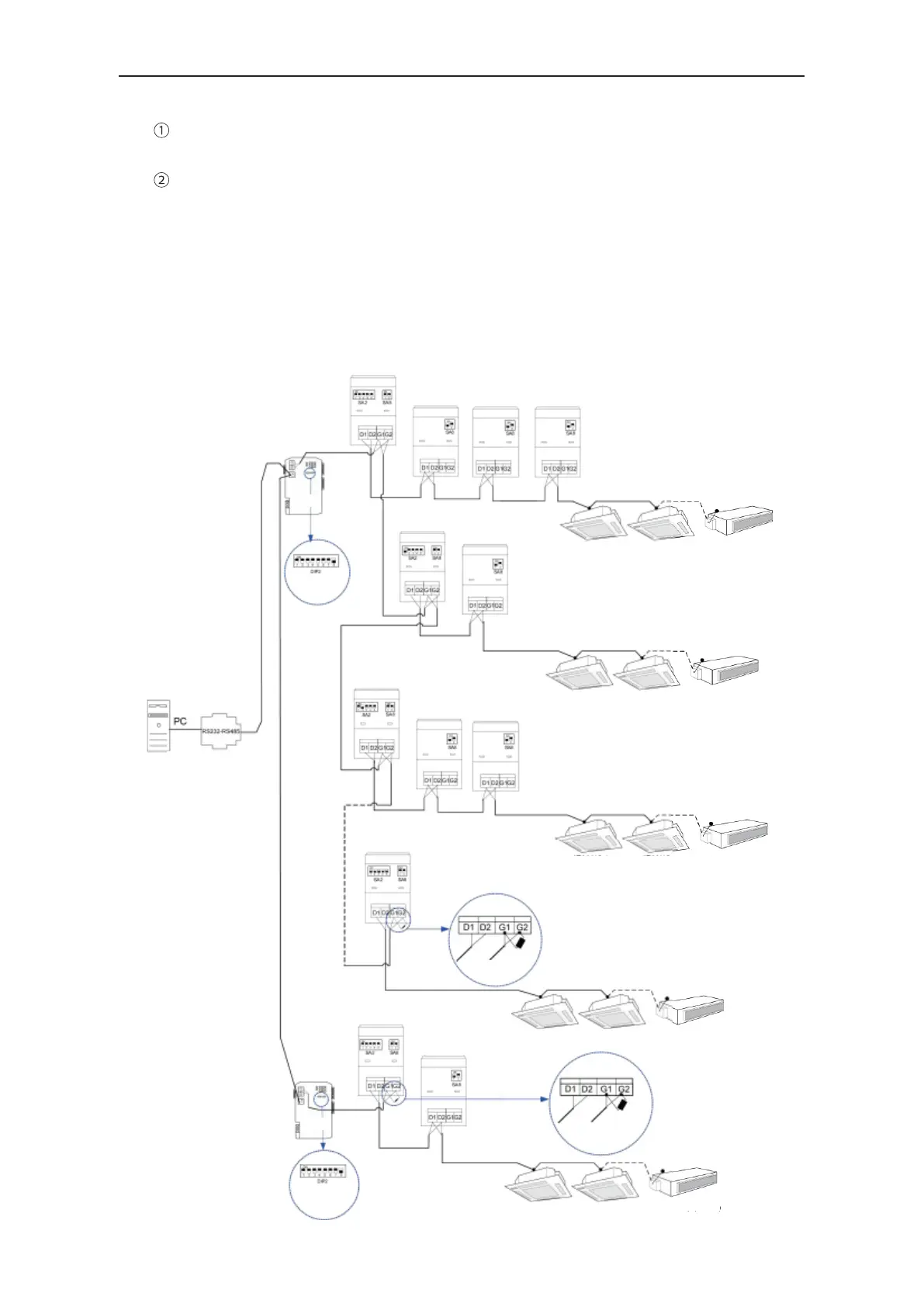

4.7.4 Raccordement de communication des unités de commande centrale
Remarque : La commande centralisée peut être installée si nécessaire.
Raccordement des ports G1 et G2 sur le tableau de câblage XT2 de l’unité maîtresse de
chaque système DRV multiple (voir ci-dessous).
Convertisseur RS232-RS485
UE 1
(unité maîtresse)
UE 1
(unité maîtresse)
Résistance de
communication
correspondante
MODBUS
PASSERELLE
UE 1
(unité maîtresse)
UE 1
(unité maîtresse)
UE 1
(unité maîtresse)
UE 2
(unité esclave)
UE 2
(unité esclave)
UE 2
(unité esclave)
UE 2
(unité esclave)
UE 3
(unité esclave)
UE 3
(unité esclave)
UE 4
(unité esclave)
Système 1
Système 2
Système 3
Système 1
Système 16
UI nº 1
UI nº 1
UI nº 1
UI nº 1
UI nº 1
UI nº 2
UI nº 2
UI nº 2
UI nº 2
UI nº 2
UI nº n (80 max)
UI nº n (80 max)
UI nº n (80 max)
UI nº n (80 max)
UI nº n (80 max)
Résistance de communi-
cation correspondante
Résistance de
communication
correspondante
Résistance de
communication
correspondante
MODBUS
PASSERELLE
Fig. 4.7.8
