GMV DC Inverter VRF
9

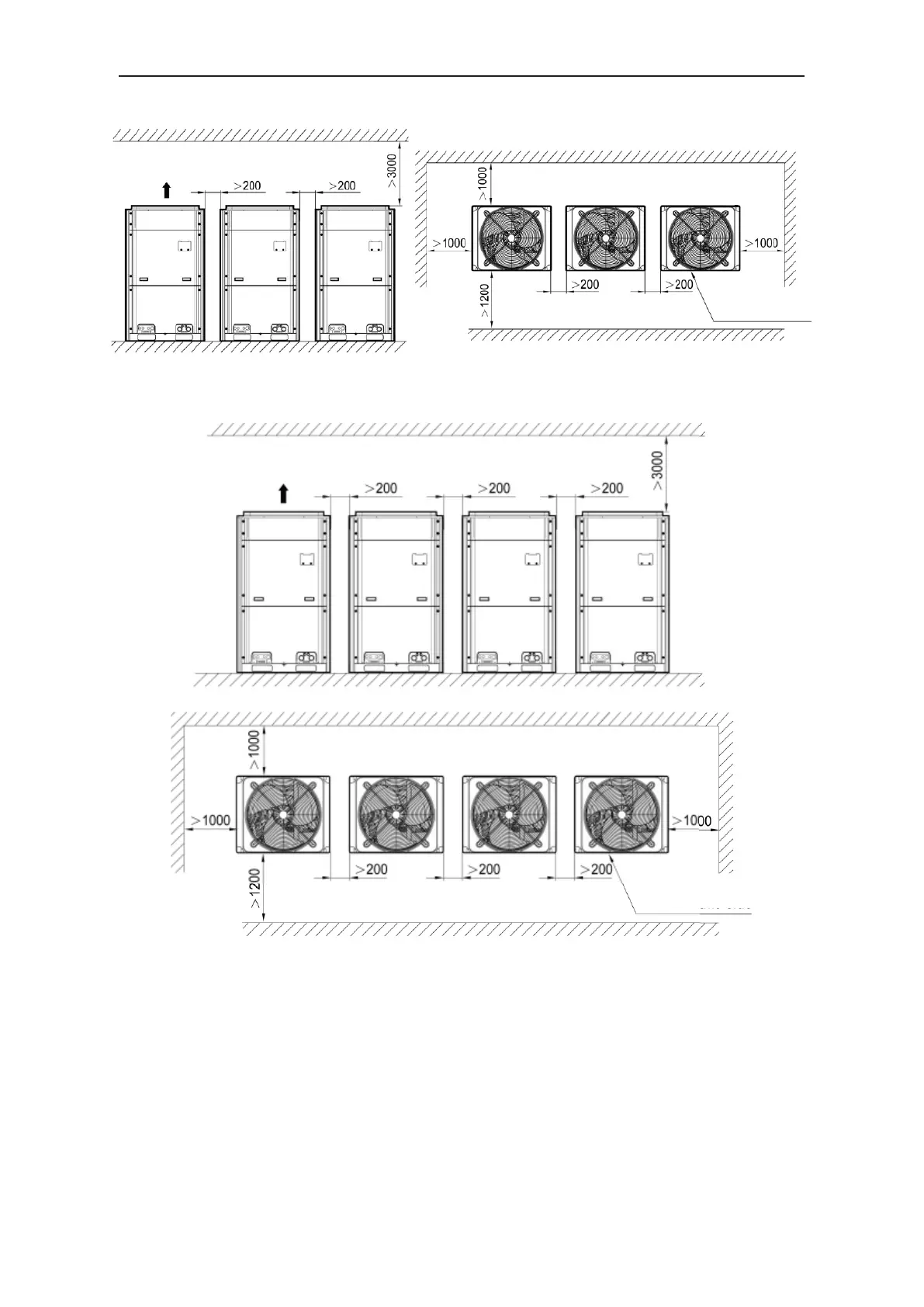

3.2.1.3 Espace nécessaire pour une unité à trois modules
Sortie du boîtier
électrique de ce côté
Sortie d'air
Fig. 3.2.3
3.2.1.4 Espace nécessaire pour une unité à quatre modules
Sortie d'air
Sortie du boîtier
électrique de ce côté
Fig. 3.2.4
3.2.2 En présence d’un plafond (ou obstacle similaire) au-dessus de l’unité,
maintenez une distance entre le haut de l’unité et le plafond d’au moins 3 000 mm.
Lorsque l’unité est située dans un espace totalement ouvert sans obstructions
dans les quatre directions, maintenez une distance entre le haut de l’unité et
le plafond d’au moins 1 500 mm (voir Fig. 3.2.5). Lorsque l'espace est limité à
1 500 mm ou que l’unité n'est pas placée dans un espace ouvert, un tuyau de
retour d'air est nécessaire doit être posé pour assurer une bonne ventilation (voir
Fig. 3.2.6).
