GMV DC Inverter VRF
18
GMV-450WM/E-X, GMV-504WM/E-X, GMV-560WM/E-X et GMV-615WM/E-X

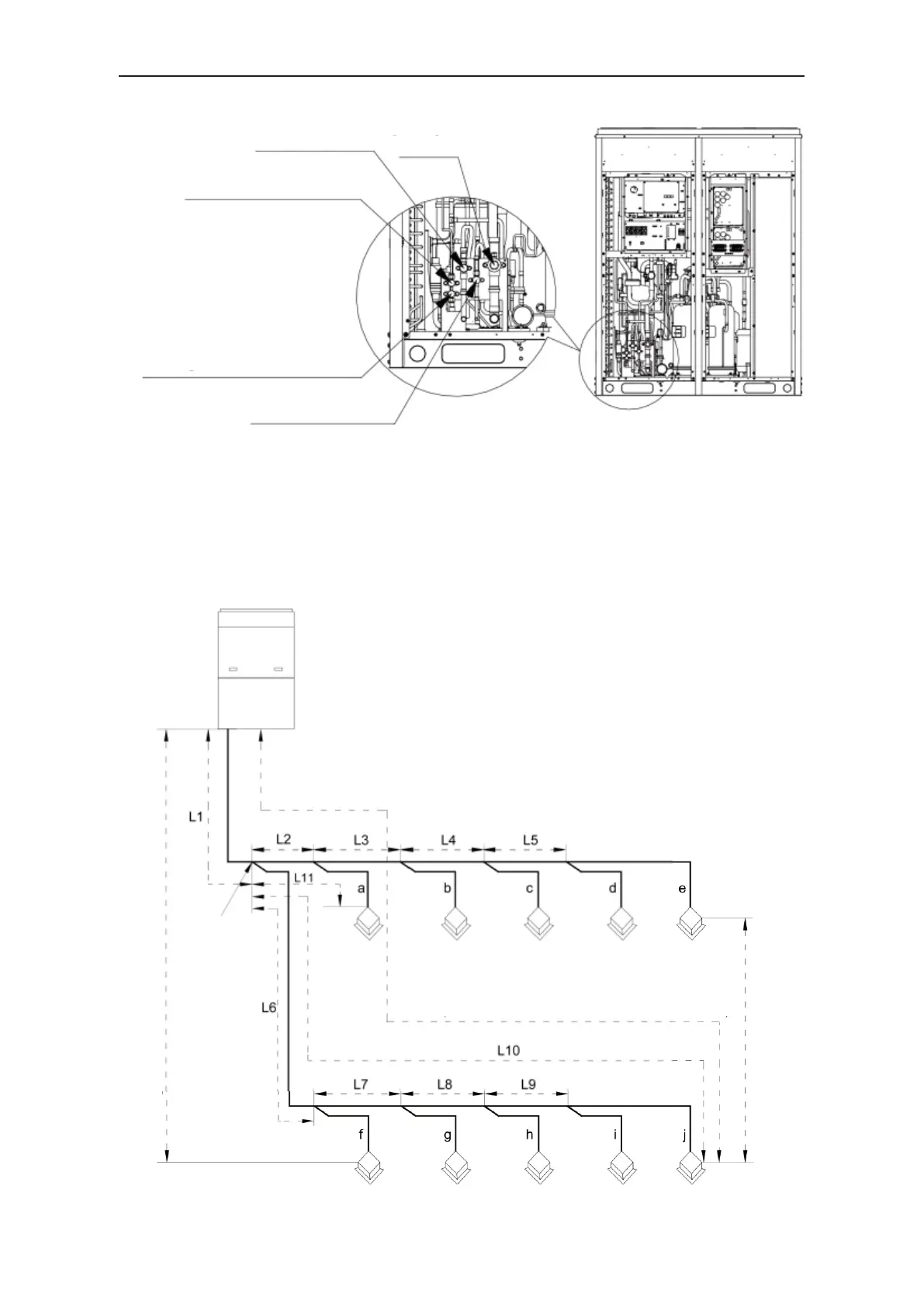

Vanne de contrôle d’huile
Tuyau d’équilibrage d’huile
Clapet anti-retour basse pression
Tuyau de liquide
Tuyau de gaz
Fig.4.2.4
4.2.3 Longueur de tuyau et hauteur de chute autorisées pour les unités intérieure
et extérieure
Le tuyau de branchement en Y est utilisé pour connecter les unités intérieures et exté-
rieures. La méthode de raccordement est indiquée sur la gure ci-dessous.
Remarque : La longueur équivalente d’un collecteur en Y est de 0,5 m.
Unité
extérieure
Unité intérieure
Unité intérieure
L≤165 m (entre l’unité extérieure et l’unité intérieure
la plus éloignée)
La première
section de
branchement
L10-L11≤40 m
Différence de hauteur entre les unités intérieure et extérieure : H
Différence de hauteur entre les unités
intérieures : H ≤ 30 m
Fig. 4.2.5
