Gree GMV-N22G/A3A-K

9
Unité intérieure de type mural et pour climatiseurs multiples

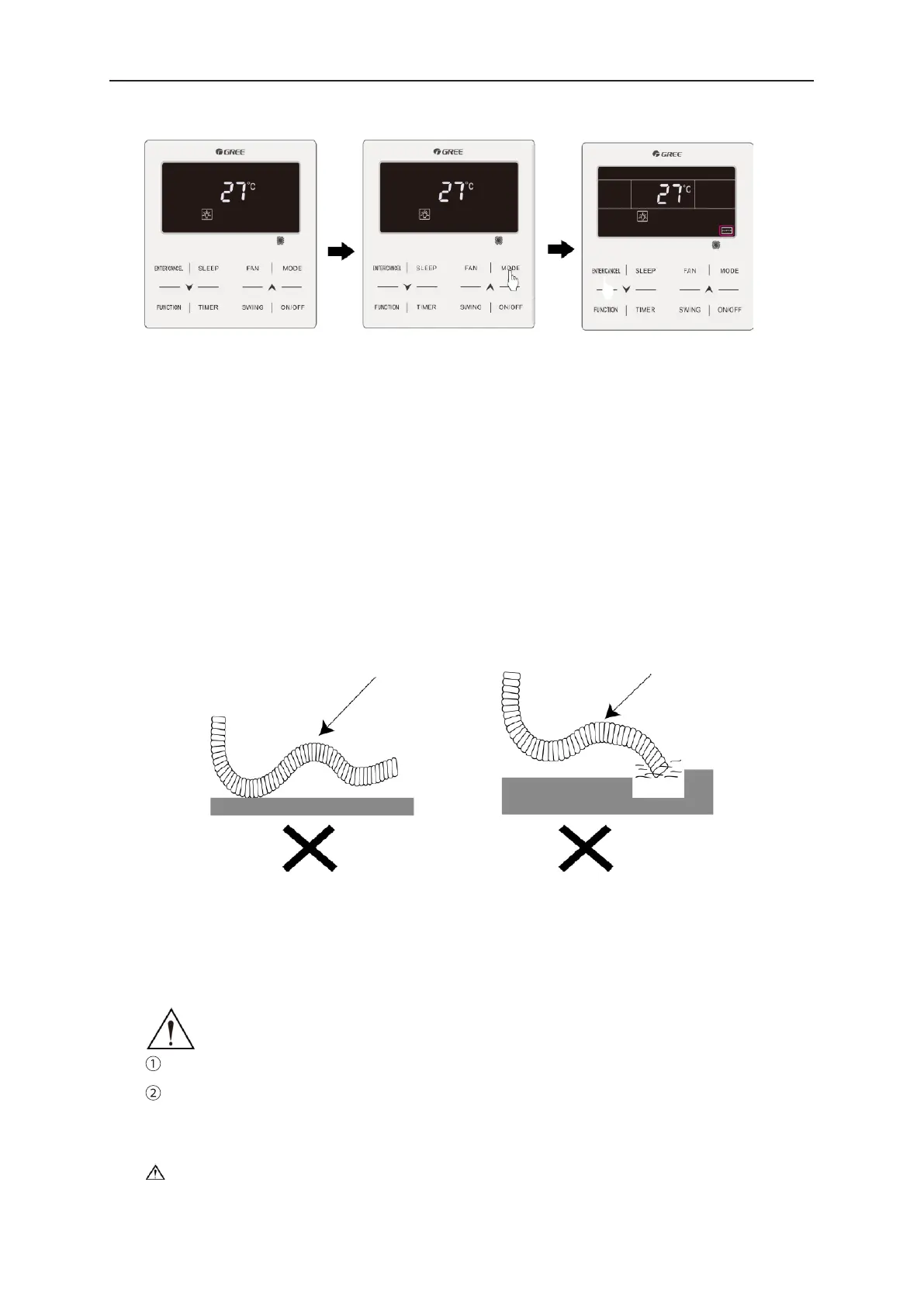

4.3.2 Réglage à l’aide de la télécommande
À l’arrêt
Appuyer sur « MODE » pendant
cinq secondes
« MASTER » s’allume lorsque l’unité
intérieure maîtresse est réglée avec succès
4.4 Préparation de l’ouverture de tuyauterie
(1) Percer dans le mur un orice (Ф65 mm) légèrement incliné vers le bas et l'extérieur pour
y passer le tuyau. Le centre du trou doit être déterminé d’après la Fig. 4.2.
(2) Insérer le manchon dans l'orice an d'éviter d'endommager les tuyaux et câbles de
raccordement en les faisant passer dans l'orice.
4.5 Tuyau d'évacuation de l'installation
(1) Pour un bon drainage, le tuyau d'évacuation doit être incliné vers le bas.
(2) Ne pas tordre le tuyau d'évacuation, ne pas le plier et ne pas immerger son extrémité dans
l'eau. (Fig.4.4)
(3) Envelopper le tuyau d'évacuation avec du matériel résistant à la chaleur.
Tordu
Plié
Immergé
Fig 4.4
4.6 Pose des tuyaux de raccordement
Connecter les extrémités du tuyau de raccordement aux deux tuyaux principaux et serrer les
écrous du raccord fermement.
Connecter le tuyau de raccordement aux deux tuyaux correspondants, et l’ajuster correctement.
Remarques :
Veiller à effectuer le cintrage des tuyaux soigneusement an de ne pas les endommager.
Si le couple de serrage de l’écrou d'évasement est trop élevé, des fuites se produiront.
5 Travaux de câblage électrique
Avertissement !
Avant d'accéder aux bornes, déconnecter tous les circuits d'alimentation.
