Unité intérieure de type mural et pour climatiseurs multiples
12
(4) Fixer le câble de communication à l’aide du serre-câble sur le boîtier électrique.
5.5 Connexion de la commande laire au réseau d’unités intérieures
(1) Le câble de communication de l'unité intérieure et de l’unité extérieure (ou unité intérieure)
est connecté à D1, D2.
(2) La commande laire est connectée à H1, H2.
(3) Une unité intérieure peut être connectée à deux commandes laires qui doivent être
réglées respectivement comme maître et esclave.
(4) Une commande laire peut contrôler jusqu’à 16 unités intérieures à la fois.
Remarques :
Les unités intérieures commandées par une même commande laire doivent être de
même type.
Lorsque l’unité intérieure est contrôlée par deux commandes laires, les adresses des deux
commandes doivent être différentes dans le réglage de l'adresse. L’adresse 1 correspond
à la commande principale ; l’adresse 2 à la commande esclave. Pour le réglage détaillé
veuillez vous reporter au manuel d’utilisation de la commande laire.
5.6 Pose de l’unité intérieure
(1) Lorsque la tuyauterie est posée du côté gauche de l'unité, il est nécessaire de couper les
ouvertures du tuyau à gauche sur le support de l'unité. (Voir Fig. 5.6)
Couper l’ouverture 1 en cas de passage du câble d'alimentation.
Couper les ouvertures 1,2 (ou 1, 2, 3) en cas de passage des câbles de connexion et
raccordement.
Des tuyaux de type , , sont recommandés.
(2) Faire passer la tuyauterie et le câble dans l’orice de tuyauterie après les avoir attachés
(voir Fig .5.6 (d)).
(3) Suspendre le clou derrière l’unité intérieure dans la cheville du panneau mural et déplacer
l’unité vers la gauche et la droite pur vérier qu’elle est stable.
(4) S’assurer que la hauteur de pose de l’unité intérieure se situe 2,5 m au-dessus du sol.
Tuyauterie gauche
Tuyauterie arrière gauche
Tuyauterie arrière droite
Matériel inférieur 3
Tuyau de
raccordement
Câble de
raccordement
de l'alimentation
Matériel inférieur 2
Matériel inférieur 1
Tuyauterie droite
Ruban d'emballage
Câble de commande
Tuyau d'évacuation

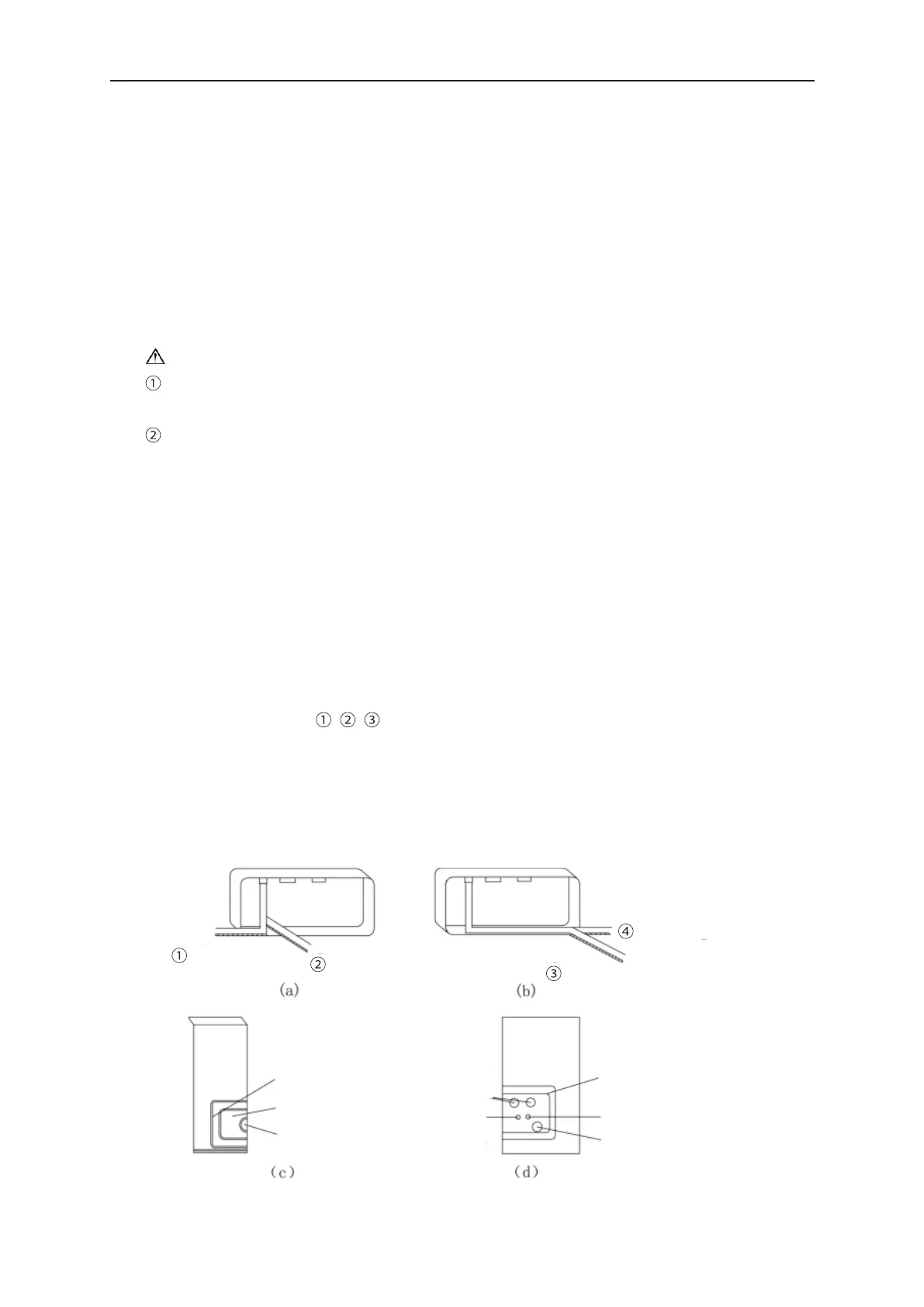

Fig 5.6
