108 | ES

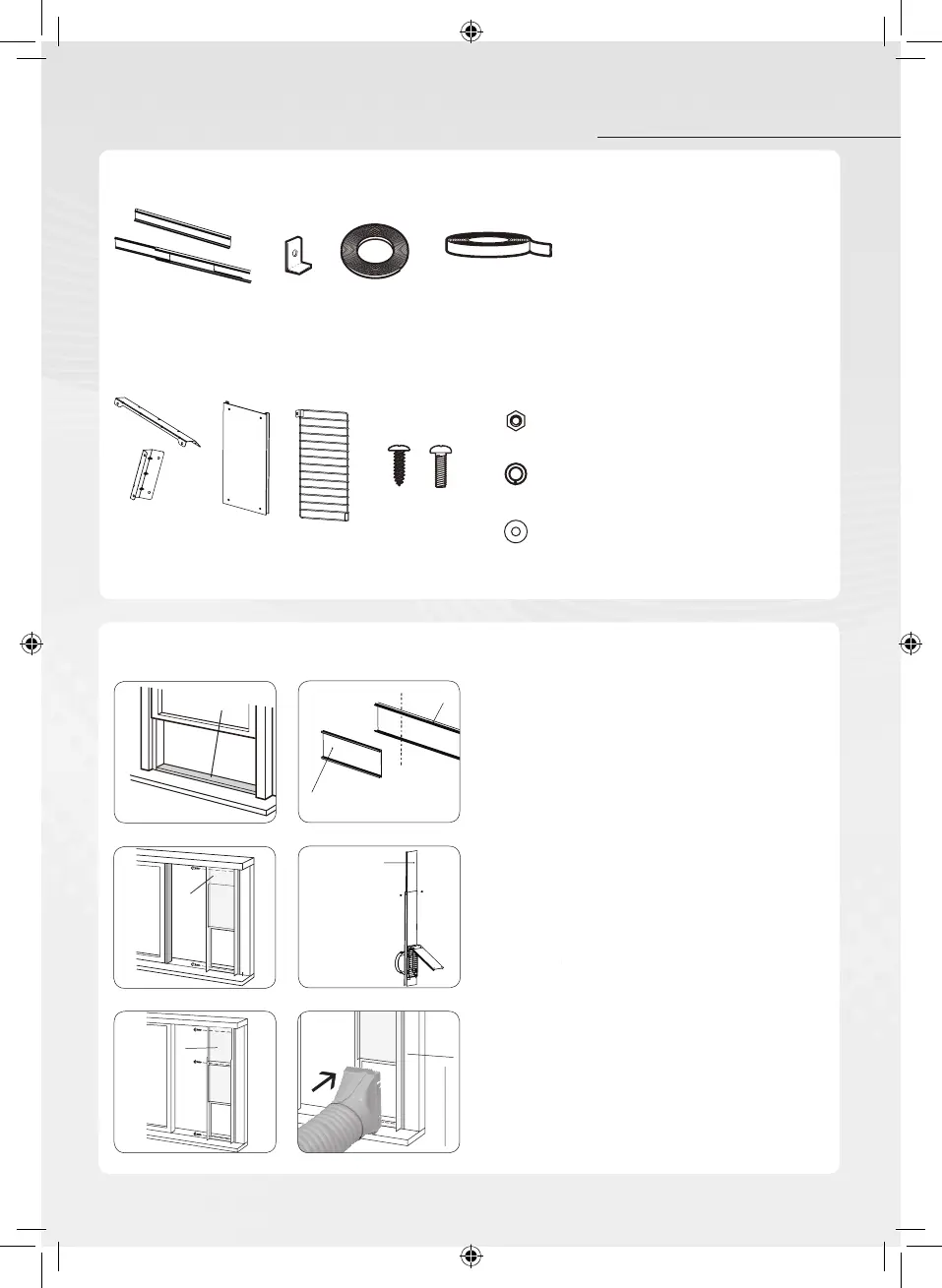

INSTALACIÓN DE PANEL EN VENTANA
Instalación en una ventana corredera de menos de 20,5“ (520mm) de altura
Accesorios de instalación de panel en ventana
Accesorios opcionales
1. Corte la esponja B (adhesiva) a la longitud
adecuada y fíjela al marco de la ventana.
2. Saque el panel de ajuste (a) del panel de la
ventana (b), y corte el panel de la ventana al
mismo ancho de la ventana.
3. Abra la hoja de la ventana y ponga el panel
en el marco. Asegure el panel de la ventana
(b) al marco con 2 tornillos.
4. Deslice el panel de ajuste para que encaje
con la altura del marco de la ventana.
5. Asegure el panel de la ventana al marco con
3 tornillos.
6. Ponga la junta del conducto de descarga de
calor en la apertura del panel de la ventana
y fíjela.
1.
3.
B
1
5
2
6
3
7
4
8 9
10
11
12
2.
a
b
b
5.
a
6.
4.
a
1 Marco de ventana (3)
2 Fijación de ventana
3 Esponja A
4 Esponja B (2)
5 Soporte (2)
6 Protector contra lluvia
7 Rejilla protectora
8 Tornillo (2)
9 Perno (4x)
10 Arandela (4x)
11 Arandela de muelle (4x)
12 Rosca (4x)
