26
Volt
480
277
240
120
48
24
12
DEL 1 DEL 2
Utilisation
Cet appareil de contient pas de pile – son circuit interne peut emmagasiner une charge électrique.
L’appareil est chargé grâce à un circuit externe dont la tension connue est d’au moins 100 volts.
Le temps de charge est d’au moins 5 secondes.
• Afin d’éviter une lecture erronée lors du repérage d’un conducteur chaud, charger d’abord
l’appareil en connectant les sondes au circuit.
• Afin d’éviter la réduction de puissance d’un interrupteur de circuit en cas de fuite à la terre,
charger d’abord l’appareil en connectant les sondes entre le chaud et le neutre. Connecter
ensuite les sondes entre le chaud et la terre.
1. Se reporter aux mesures types pour voir des illustrations.
2. Le tableau de vérification contient des instructions relatives à la vérification.
3. Vérifier l’appareil sur un circuit ou sur un composant connu. Si l’appareil ne fonctionne pas
comme prévu, le renvoyer à Greenlee pour qu’il soit réparé.
4. Lire l’appareil à vérifier. Les DEL s’allument comme suit :

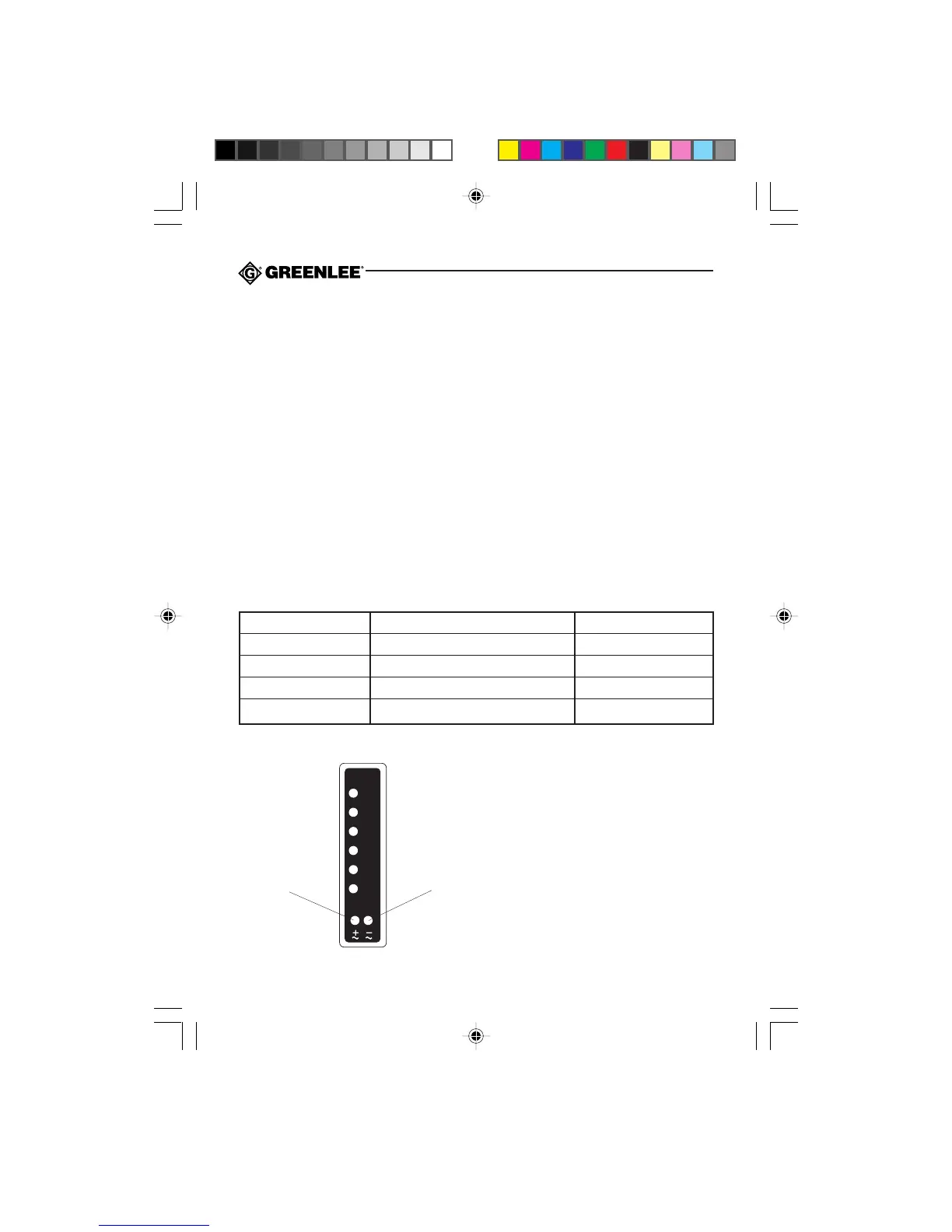

DEL allumée(s) Indication Tonalité
DEL 1 Positive (+) c.c. de 12 V ou plus Aucune
DEL 2 Négative (-) c.c. de 12 V ou plus Continue
DEL 1 et DEL 2 c.a. de 12 V ou plus Mélodie
Autres DEL Niveau de tension approximatif
Tableau des DEL
